链式输送机中间链轮张紧调节结构

　　在链式输送设备的长距离传动布局中，链条因持续受载产生的蠕变伸长、铰接点磨损带来的节距增大，始终是影响传动平稳性的核心问题，尤其是多段拼接的中型输送线，中间段的链条悬垂量如果得不到及时补偿，很容易出现跳齿、卡滞甚至脱链故障，这一中间链轮张紧结构正是针对这类场景设计的专用张紧调节组件。

　　从实际安装边界来看，该组件整体采用安装背板加调节滑座的分体式结构，背板为带腰形安装孔的折弯钣金件，上下两组腰形孔的长度覆盖了±15mm的调节行程，安装时可直接通过螺栓固定在输送机中段的机架型材上，不需要额外焊接转接支架，适配40系列、50系列通用铝型材以及对应规格的碳钢方管机架，整体安装占用的横向空间不超过120mm，纵向安装高度控制在100mm以内，不会和输送线的托辊、侧边护板产生空间干涉。

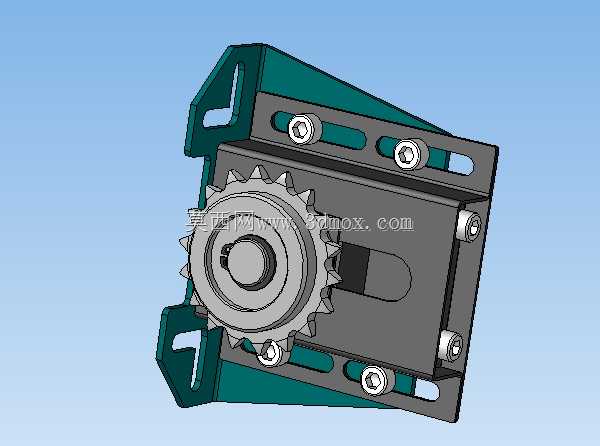

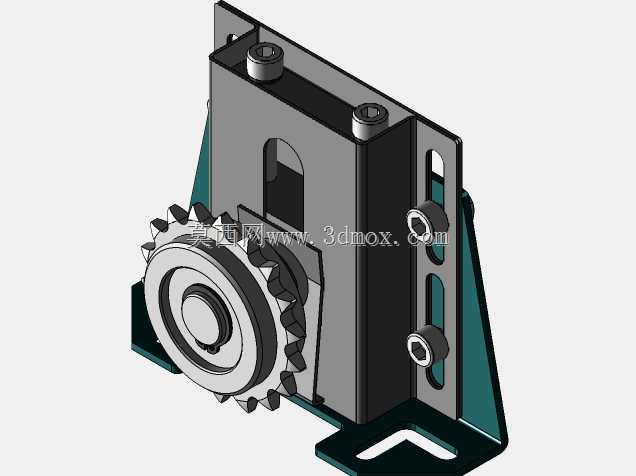

　　结构设计上，核心的链轮组件通过轴承座固定在可滑动的调节座上，调节座和背板之间采用精密间隙配合的滑动导向结构，避免调节过程中出现偏斜导致链轮和链条啮合错位；张紧力的调节通过侧边的顶紧螺栓实现，不需要拆解链条或者周边护板，运维人员只需要在设备日常巡检时，松开调节座的固定螺栓，旋转顶紧螺栓调整链轮的伸出量，直到链条悬垂段的垂度符合工程要求（通常为两链轮中心距的2%-3%），再锁死固定螺栓即可完成张紧作业，整个调节过程单人即可在5分钟内完成，相比传统的尾部张紧结构，中间张紧不需要调整输送线首尾的驱动、改向滚筒位置，不会影响输送线首尾端的进出料对接精度。

　　链轮本身采用标准节距的输送链轮设计，齿形经过淬硬处理，适配常用的08B、10A系列输送链条，链轮和轴之间采用键连接传递扭矩，轴承选用带密封的深沟球轴承，可适应车间内多粉尘、偶尔有切削液飞溅的工况，不需要频繁加注润滑脂。背板和调节座的表面做了喷塑处理，具备基础的防锈能力，在普通仓储、装配车间的环境下使用寿命可达5年以上。

　　从应用场景来看，这类张紧结构尤其适合长度超过10米的水平链式输送机、上下层循环的托盘输送线，以及存在多个转弯段的复杂链式输送系统，在这些场景中，仅靠首尾端的张紧结构无法覆盖整线链条的伸长补偿，中间位置加装该张紧组件后，可将整线链条的张紧力控制在合理区间，既避免链条过松导致的啮合故障，也不会因为张紧力过大加剧链轮和链条铰接点的磨损，有效延长链条和链轮的更换周期。

　　建模过程中，所有配合面的公差都按照机械设计手册的推荐值选取，滑动配合面预留了0.1-0.2mm的间隙，安装孔的位置尺寸和通用输送机架的安装孔位完全匹配，结构上没有复杂的异形曲面，所有零件都可采用常规的机加工、钣金工艺加工，不需要开模，小批量制作的成本较低，也方便后续运维时的零件替换。在实际选型时，只需要根据所用链条的节距、所需的张紧行程匹配对应规格的组件即可，不需要额外做结构修改，可直接集成到输送线的整体设计中，减少结构工程师的重复设计工作量。
