带直流制动功能的伺服触摸电机结构

　　在自动化产线的定位工位、精密输送段的急停联锁场景里，普通驱动电机往往存在断电后轴系惯性滑移的问题，无法满足工位精准停靠、断电锁止的安全要求，这款集成直流制动功能的触摸电机，正是针对这类工况做的一体化结构设计。从实际应用场景来看，这类电机常部署在电子制造产线的物料推送工位、小型精密装配设备的进给轴、包装设备的定长送料机构上，这些场景既要求电机能输出稳定的转速扭矩，又要在触发停止信号后快速锁止输出轴，避免工件移位、装配错位的问题，部分带触摸触发功能的设备端，还可以通过电机端的信号交互模块直接接收触摸启停指令，省去外置传感器的布线成本。

　　从功能特性上看，这款电机把制动模块和电机本体做了集成式设计，没有采用传统电机加外置制动器的拼接结构，制动单元直接嵌套在电机后端盖的腔体内，直流制动模块通过给电机绕组通入直流电流，产生固定的静止磁场来锁住转子，相比机械摩擦式制动，没有制动片磨损的问题，长期运行的维护量更低，同时集成的触摸信号交互端口，可以直接对接设备操作端的触摸触发信号，实现点动、急停、启停的快速响应，信号延迟控制在工业设备允许的毫秒级范围内，适配多数精密工位的响应要求。

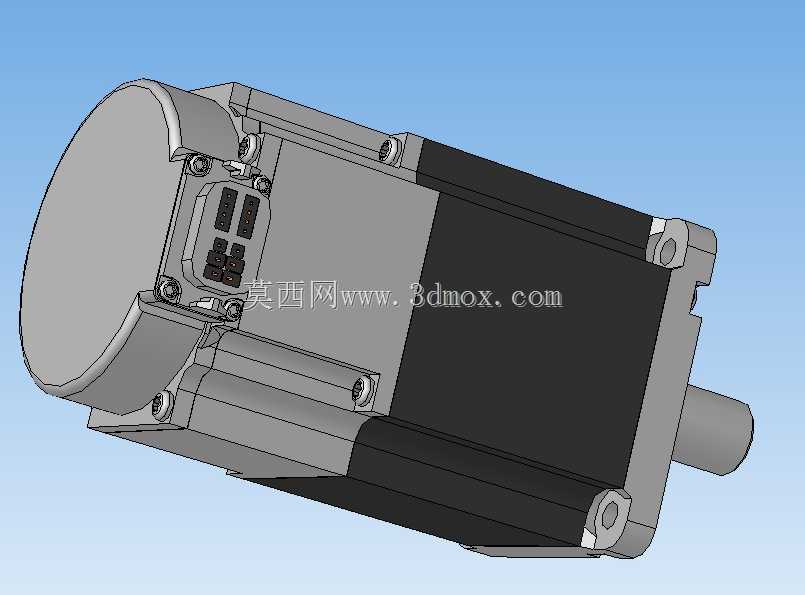

　　设计思路上，建模阶段优先考虑了安装的兼容性，电机主体的安装法兰尺寸、输出轴的轴径与键槽规格，都参照了同功率段常规伺服电机的安装尺寸做匹配，用户在做设备改造替换时，不需要重新加工安装位，直接替换原有同规格电机即可使用。机身的散热结构做了优化，中部的散热筋条沿着电机轴向排布，既保证了电机长时间运行的散热效率，又不会因为凸起的结构影响安装空间的适配，后端的接线端口做了下沉式设计，接头插入后不会超出电机后端的最大外轮廓，避免在紧凑安装空间里出现接线磕碰、线缆弯折过度的问题。

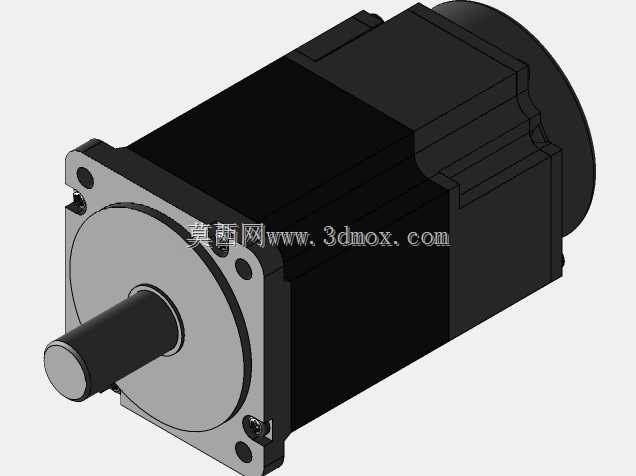

　　外形尺寸与安装边界方面，电机主体为方形机身搭配圆形端盖的结构，输出轴从前端盖中心伸出，轴端的配合公差按照精密传动的要求做了设计，适配同步轮、联轴器、行星减速机等常规传动连接件的安装。安装法兰的定位止口尺寸做了严格的公差约束，保证安装后电机轴和设备从动轴的同轴度，避免因为安装偏心导致的轴系振动、轴承磨损问题。机身的最大外轮廓尺寸控制在同功率电机的常规范围内，安装时预留的侧边间隙只需要满足散热要求即可，不需要额外预留制动器的安装空间，相比分体式的电机制动组合，整体轴向长度缩短了近五分之一，更适合安装空间紧凑的小型自动化设备。

　　从结构细节来看，电机端盖的固定螺栓采用内六角圆柱头螺栓，螺栓沉孔深度刚好覆盖螺栓头的高度，安装后螺栓头不会突出端盖表面，避免和周边设备结构产生干涉。后端的制动模块接线和电机动力线、信号线做了分仓排布，不同功能的线缆从不同的接线口引出，避免强电信号对弱电触摸信号产生干扰，接线口处都设计了防水密封槽，搭配对应的线缆接头可以达到常规工业环境的防护要求，适配车间多粉尘、少量切削液飞溅的使用场景。转子部分的动平衡等级按照工业电机的G2.5级要求做结构设计，高速运行时的振动量控制在允许范围内，不会因为振动导致触摸信号误触发，也能保证连接的传动部件运行平稳。
