HK KT43WB直流制动触摸电机结构设计

　　在自动化产线的定位工位、精密输送线的急停段、小型数控设备的进给轴端，带制动功能的直流电机一直是兼顾动态响应与停位精度的核心执行件，这款HK KT43WB规格的直流制动触摸电机，正是针对这类需要频繁启停、断电锁位、带触控触发反馈的应用场景做的结构优化设计。从实际选型适配的角度看，这类电机常被用在小型桌面自动化设备、医疗检测仪器的样本输送机构、智能仓储的小型分拣拨叉机构上，区别于普通无制动直流电机，它集成的制动模块可以在断电瞬间完成输出轴锁止，避免负载因为惯性滑移导致的定位偏差，而触摸反馈结构则可以配合设备的人机交互逻辑，在电机输出端接触到工件时传递触发信号，省去额外加装接触传感器的安装空间。

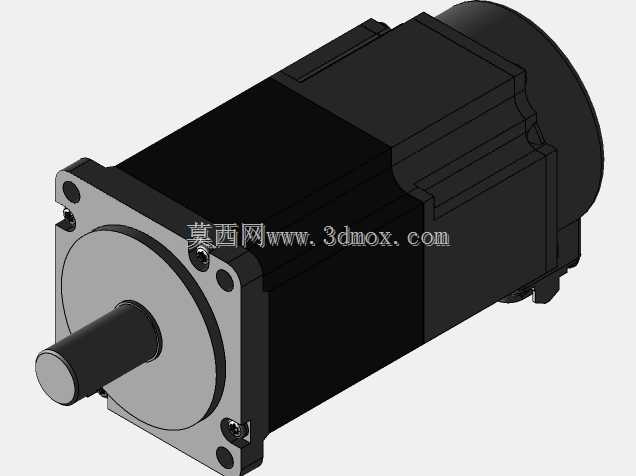

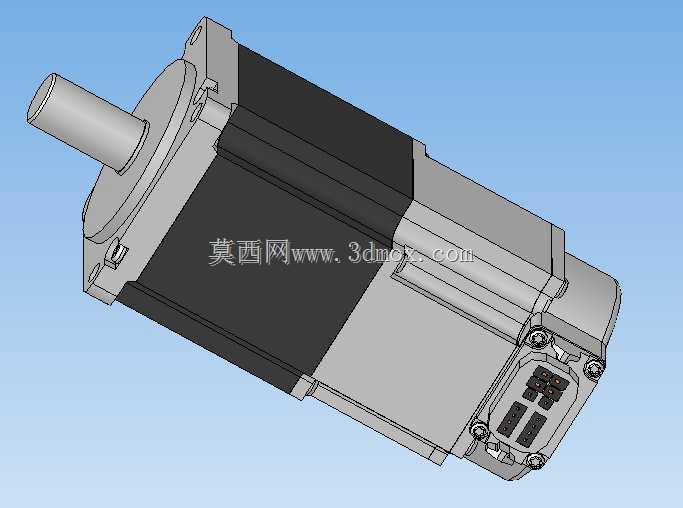

　　从结构设计思路上看，这款电机采用了分段式的壳体布局，输出端采用标准的方形安装法兰，法兰上的安装孔位匹配行业通用的40系列伺服电机安装尺寸，输出轴为带键槽的圆柱轴，轴径、轴伸长度都和同功率段的常规直流伺服电机保持一致，方便用户在现有设备上做替换适配，不需要重新加工安装位。电机主体的中段为定子与转子的容纳腔，壳体采用拉伸铝型材加工，表面做了阳极氧化处理，既可以保证结构强度，又能通过壳体表面快速散出绕组工作产生的热量，避免长时间高负载运行导致的绕组温升过高。尾部的腔体集成了制动模块与接线端子座，接线端采用快插式的接插件布局，电源、制动控制、触摸信号的接线端子做了分区排布，避免接线时出现信号干扰，接插件外部带防水密封胶圈，可以适应车间内有少量切削液飞溅、粉尘较多的工作环境。

　　在安装边界的设计上，这款电机的方形法兰边长为40mm，法兰定位止口的直径为22mm，输出轴轴径为8mm，轴伸长度为20mm，电机主体的总长度控制在100mm以内，尾部接线端的最大外轮廓尺寸不超过42mm见方，在做设备布局时，只需要在安装面预留45mm见方的安装空间，尾部留出15mm的接线弯折空间即可完成装配，不会和周边的导轨、线槽、其他传动部件产生干涉。制动模块的设计采用了弹簧加压式的失电制动结构，正常通电时电磁线圈吸合制动摩擦片，和输出轴的制动盘完全脱离，不会给电机运转带来额外的摩擦阻力，断电时电磁线圈失去吸力，弹簧会快速推动摩擦片压紧制动盘，在0.2秒内完成输出轴的锁止，锁止扭矩可以达到额定输出扭矩的1.2倍，足够克服垂直安装工况下负载的重力下滑力，不需要额外加装抱闸机构。

　　触摸感应结构集成在输出轴的端部支撑位置，采用非接触式的电容感应原理，当输出轴连接的执行件接触到金属工件或者人体可感应的物体时，感应模块会输出开关量信号，这个信号可以直接接入设备的PLC控制端，用来判断工件是否到位、执行件是否接触到目标位置，相比传统的外置式接触传感器，这个集成式的触摸结构不会占用输出端的额外安装空间，也不会因为执行件的旋转导致传感器接线缠绕，信号触发的响应延迟在10毫秒以内，可以满足高速分拣、快速定位工位的信号反馈需求。绕组部分采用了高槽满率的绕线工艺，转子做了高精度的动平衡校正，电机在额定转速3000转运行时的振动值控制在0.02mm以内，不会因为自身振动影响设备的整体运行精度，输出端的轴承采用了双侧密封的深沟球轴承，轴承的润滑脂采用耐高温的长寿命润滑脂，在正常工况下的使用寿命可以达到20000小时以上，不需要频繁做维护保养。

　　在实际的结构建模过程中，所有的配合尺寸都按照公差配合的标准做了预留，法兰和壳体的配合采用H7/h6的间隙配合，轴承安装位的公差采用K6的过渡配合，制动摩擦片和制动盘之间的间隙预留了0.1mm，既可以保证通电时完全脱开没有摩擦，又能保证断电时快速结合锁止。接线端子的引脚间距做了足够的电气间隙设计，相邻引脚之间的距离大于3mm，可以满足AC500V以下的电气绝缘要求，避免车间环境下因为粉尘、潮气导致的引脚短路问题。壳体上的散热筋沿着电机轴向排布，和电机安装后的气流方向保持一致，在设备散热风扇的气流吹拂下，可以快速带走壳体表面的热量，保证电机在连续额定负载运行时的绕组温度不超过绝缘等级允许的上限。
