开槽式机械导轨连接结构练习模型

　　在常规的直线传动机构设计中，开槽导轨是承担滑动导向、载荷传递的核心基础构件，这类构件广泛应用在轻工输送线的工位滑动托架、小型专用机床的进给滑台、自动化检测设备的探针位移模组等场景中，区别于标准直线导轨的成品选型，这类定制开槽导轨往往需要匹配特定的安装空间、载荷方向以及连接接口，是机械结构设计入门阶段必须掌握的典型零件类型。

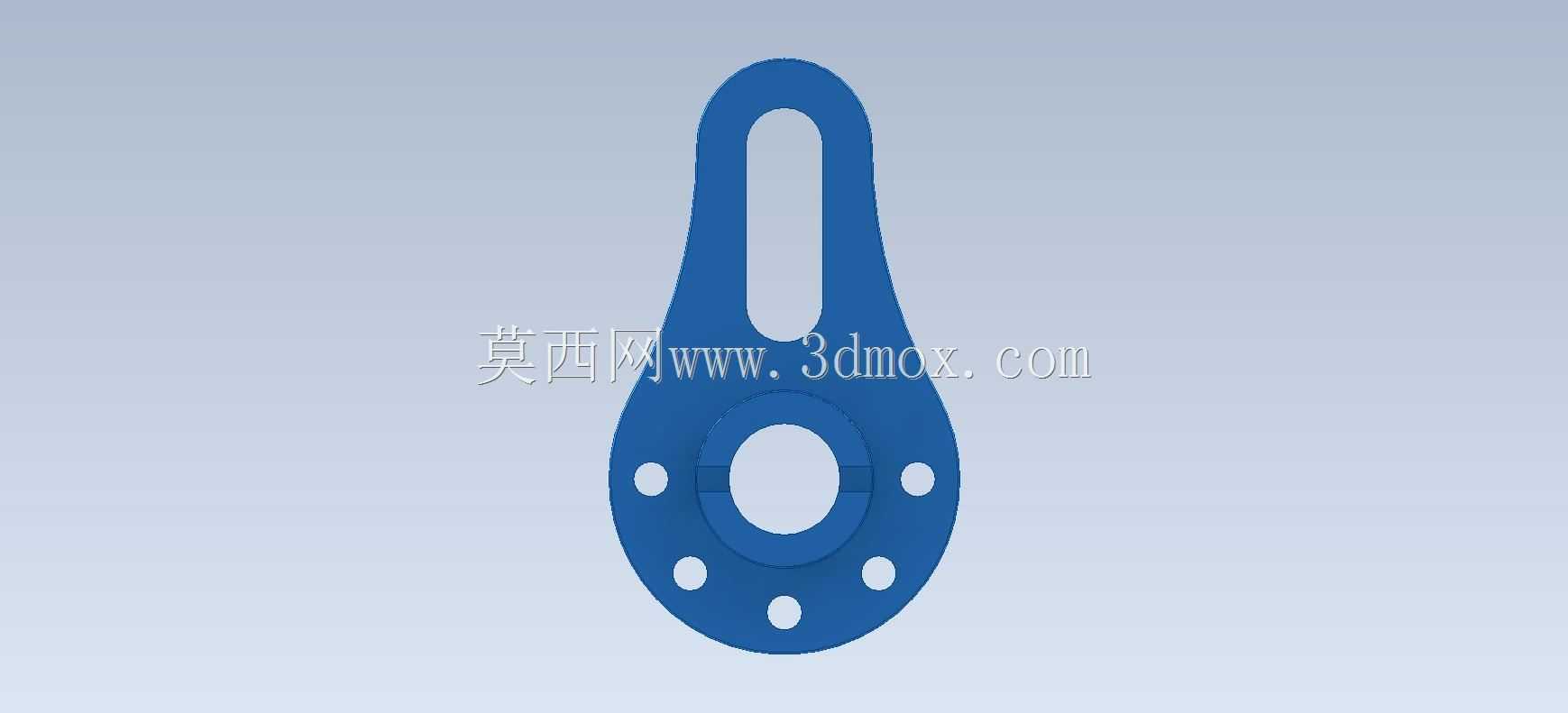

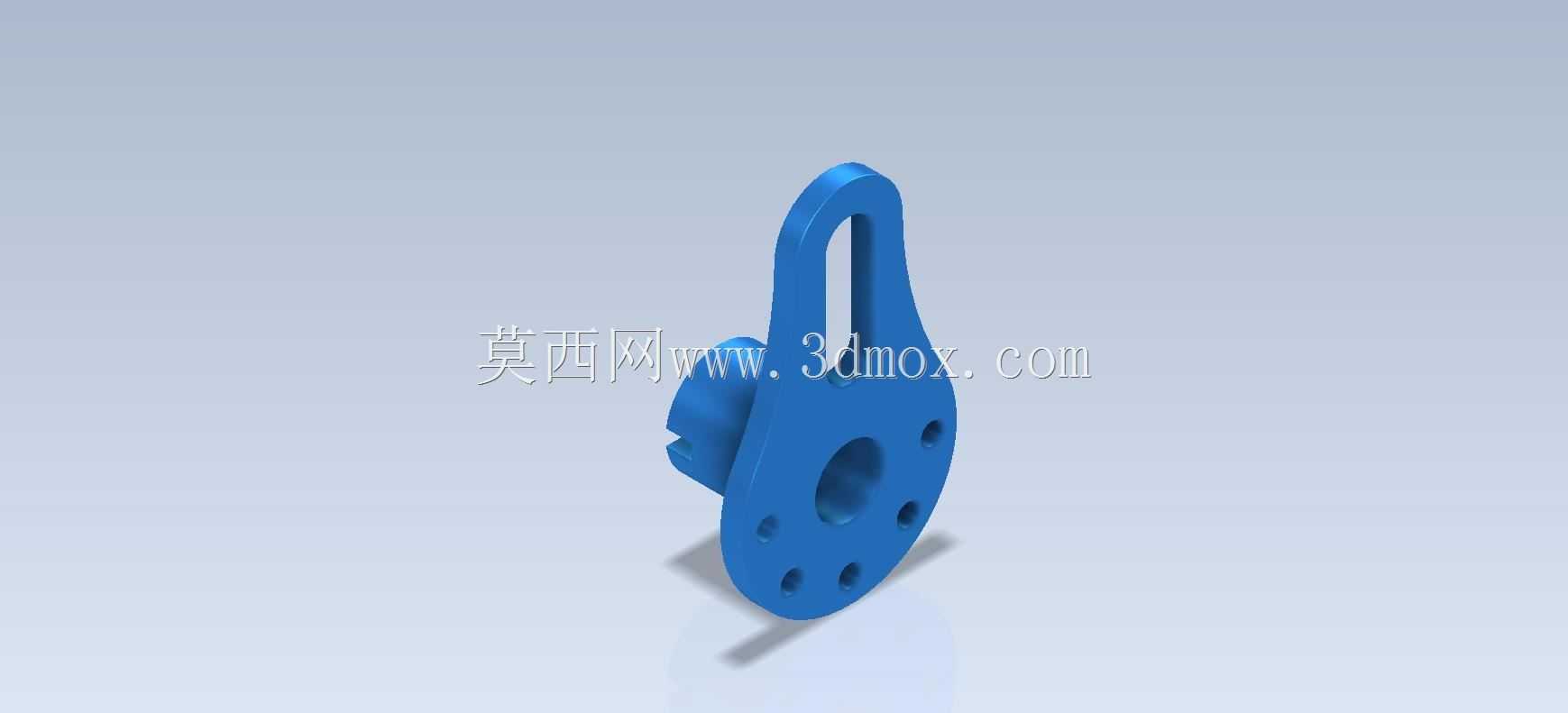

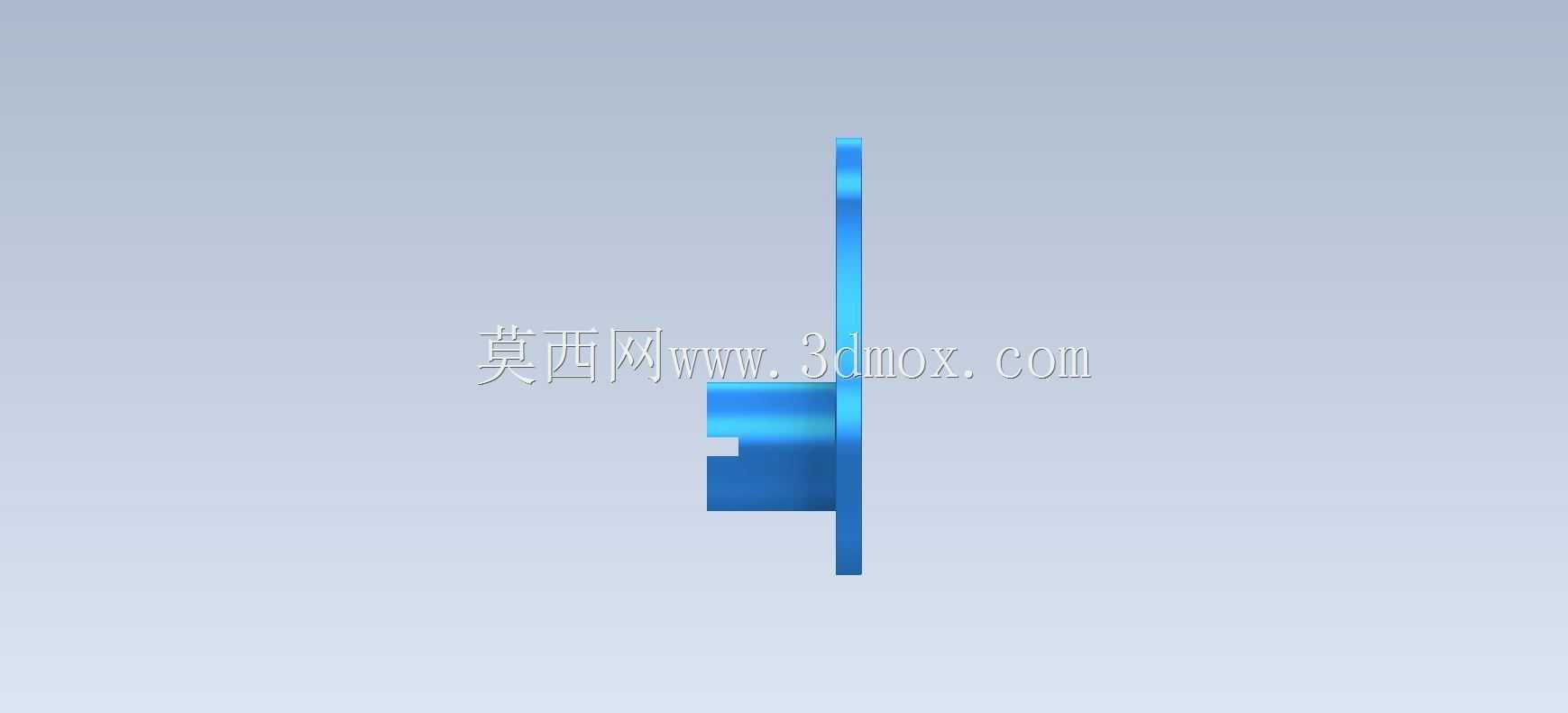

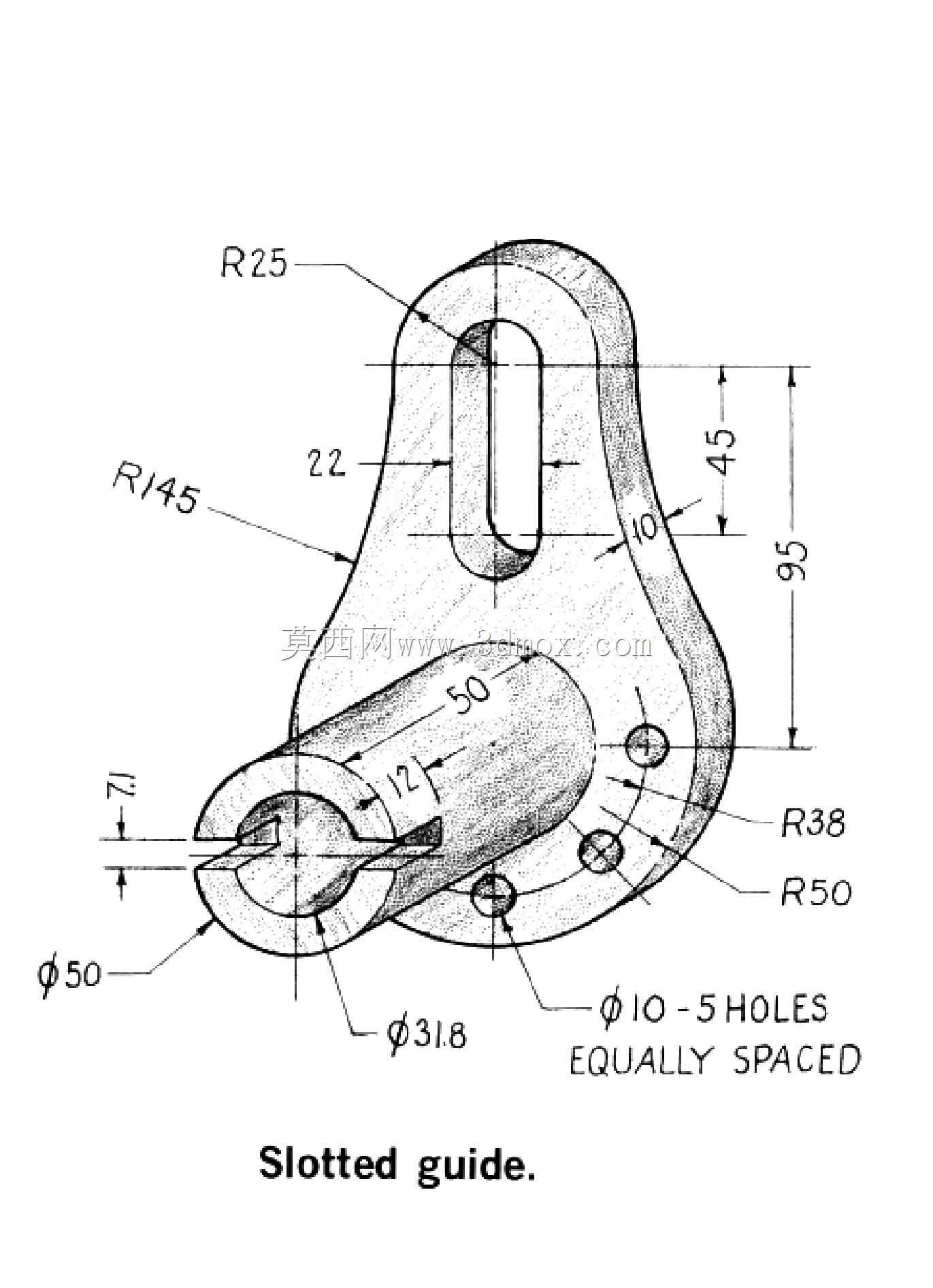

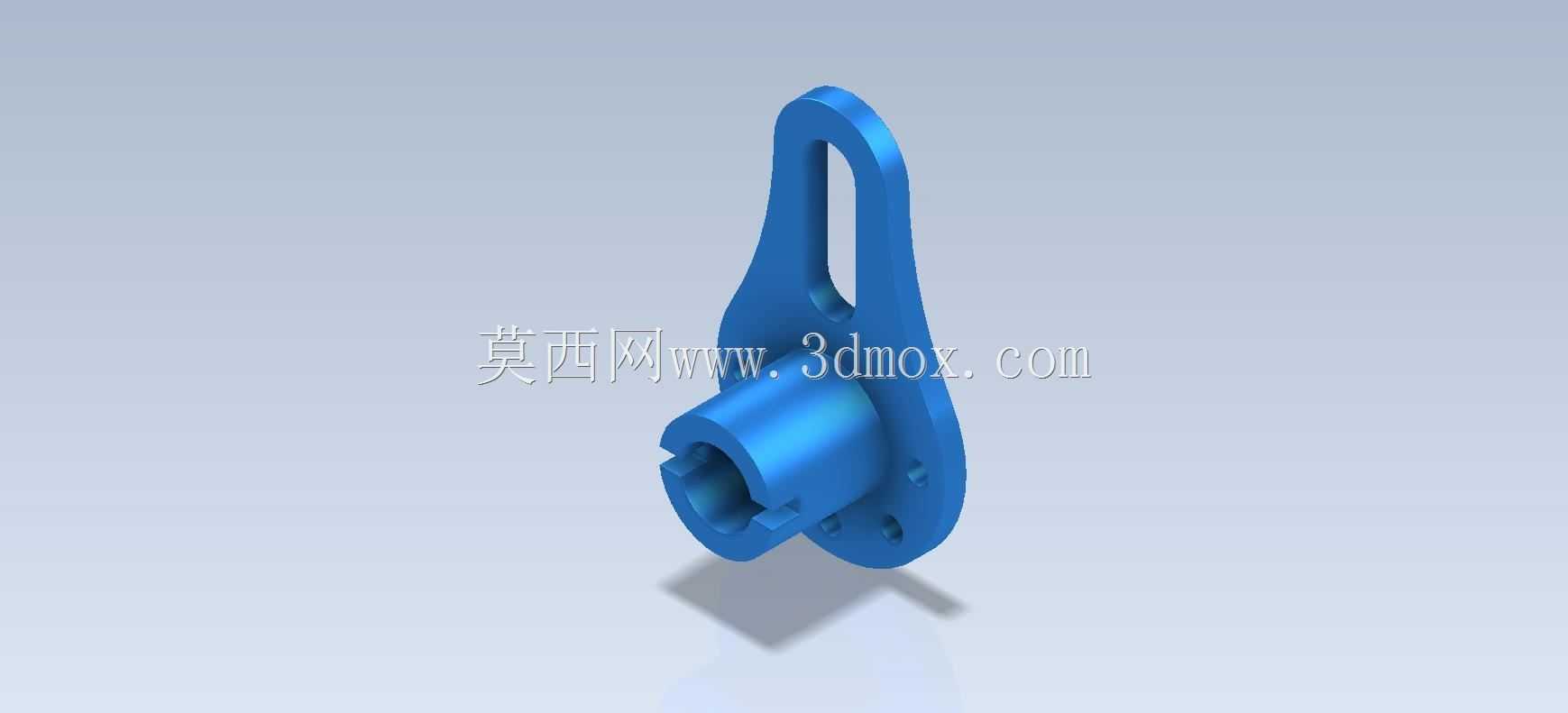

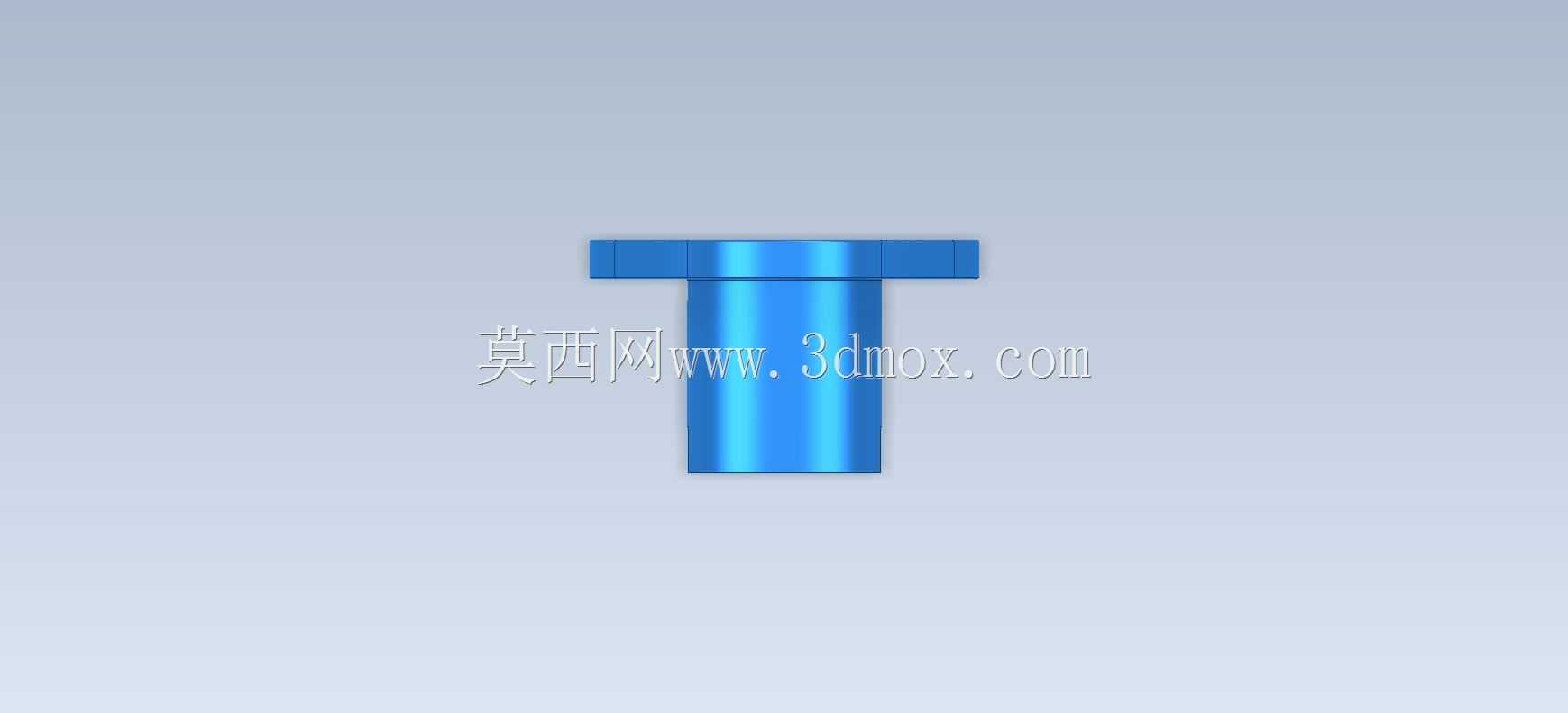

　　从实际功能来看，这个带集成安装座的开槽导轨结构，核心作用是为配套的滑动销件提供定向的移动约束，同时通过一体成型的带孔法兰座完成与设备机架的固定，上部的吊耳式挂接结构可以适配垂直吊装的安装场景，避免额外增加转接支架带来的装配累积误差。零件主体的圆柱导向段内部开有对称的键槽式导向槽，能够限制配套滑动件的周向转动，保证滑动过程中传动件的角度位置始终保持一致，不会出现偏转卡滞的问题。

　　设计这类零件的时候，首先要明确的是导向段的同轴度要求，圆柱导向面与法兰安装面的垂直度需要控制在0.02mm以内，否则滑动件在移动过程中会出现别劲的情况，长期运行会加剧导向槽的磨损，缩短构件的使用寿命。内部的开槽尺寸需要和配套的滑动凸台保持合理的间隙配合，一般选取H8/f7的配合公差，既保证滑动过程无卡顿，又不会因为间隙过大导致滑动件出现径向窜动，影响末端执行件的定位精度。法兰端面上的安装孔采用均匀分布的设计，能够保证螺栓锁紧时的受力均匀，避免单侧锁紧导致的导向段倾斜，上部的挂接孔位置需要经过重心校核，保证垂直吊装时整个导轨的重心落在挂接孔的中心轴线上，防止安装后出现倾斜偏移。

　　从安装边界来看，这类导轨的径向安装尺寸需要匹配安装位的预留孔径，法兰端面的外径要比安装孔大出至少2倍螺栓直径的宽度，保证螺栓锁紧时有足够的压紧面，不会出现压溃安装面的情况。导向段的有效滑动长度需要比实际需求的行程长出10%左右的余量，避免滑动件运行到行程端点时出现脱轨的风险，内部开槽的深度要大于滑动凸台的嵌入深度，保证凸台在整个行程范围内都能完全嵌入槽内，不会出现脱出的情况。零件的壁厚设计需要结合实际承载来核算，导向段的侧壁厚度不能小于5mm，否则在承受侧向载荷的时候容易出现变形，导致导向精度丧失，法兰与导向段的衔接位置做了圆弧过渡处理，能够有效降低应力集中，避免长期受载后在衔接位置出现断裂问题。

　　在建模练习过程中，这类零件可以帮助初学者掌握旋转凸台、拉伸切除、阵列孔、倒角圆角等基础特征的使用逻辑，理解零件设计中公差配合、安装避让、载荷承载等实际工程需求，避免出现只追求外形相似而忽略工程实用性的问题。实际生产中这类零件一般采用45号钢加工，表面做发黑处理提升防锈能力，导向槽和圆柱导向面需要做淬火处理，表面硬度达到HRC40-45，提升耐磨性能，装配前需要在导向槽内涂抹润滑脂，降低滑动过程中的摩擦阻力，减少运行噪音。对于垂直安装的使用场景，还需要在导轨的下端加装限位挡块，防止滑动件超程脱落，挡块的固定螺钉需要加装防松垫圈，避免设备运行过程中的振动导致螺钉松动，引发安全隐患。
