重载链条驱动滚筒输送设备结构设计

　　在汽车零部件焊装线、家电总装线、电商仓储分拣区、五金件加工周转线这类需要连续移载工件的场景里，这类链条驱动的滚筒输送设备是线体衔接的核心单元，和普通无动力滚筒、单辊驱动的轻型输送结构不同，它靠侧边封闭的链条回路同步带动所有接触工件的滚筒转动，能避免多段独立驱动带来的辊面线速度差，不会出现工件在输送面打滑、偏转、卡滞的问题，尤其适合输送底部平整的托盘载具、成型钣金件、整箱包装货品，单段线体的额定承载可以覆盖从几公斤的轻型小件到数百公斤的重载工装托盘，适配大部分离散制造车间的平面物料移载需求。

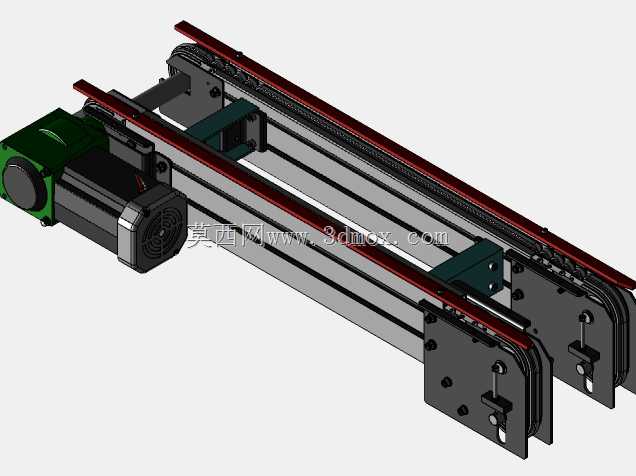

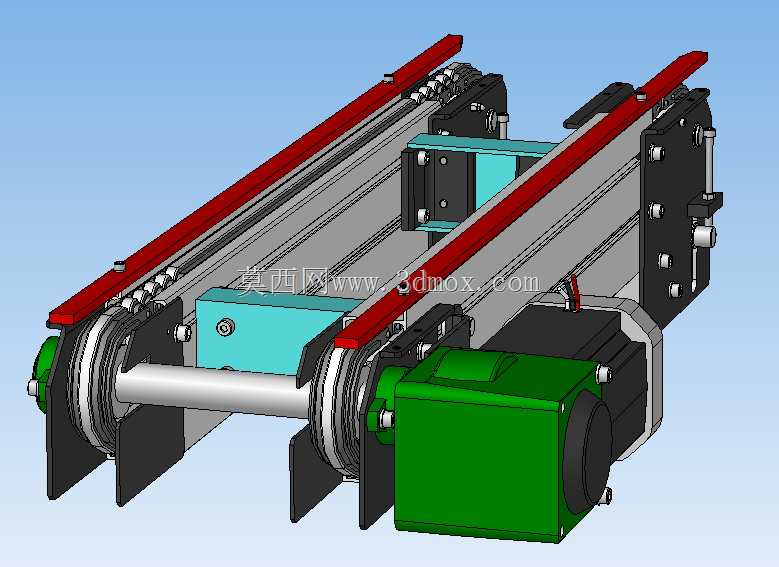

　　从结构设计逻辑来看，这套输送单元的动力端采用侧装式减速电机直连主动链轮的布局，没有额外增加同步带、联轴器这类中间传动环节，既压缩了动力端的横向安装空间，也减少了传动链上的易损点，电机输出轴和主动轴的同轴度通过安装座的止口定位保证，装配时不需要反复调整传动间隙，后期维护更换电机时也能快速对位，不需要重新校准整段线体的传动精度。侧边的传动链条完全封闭在两侧的铝型材/钣金护板内部，护板和机架之间预留了刚好容纳链条张紧调节的行程，既可以避免车间里的切屑、灰尘、焊渣掉落到链条啮合区域造成卡链，也能防止操作人员的衣物、工具误卷入传动副，符合车间设备的安全防护要求。两侧高出输送辊面的红色导向条是可调式结构，通过腰型孔固定在侧护板上，可以根据输送工件的宽度调整两侧导向的间距，避免工件在输送过程中偏移掉出辊面，导向条采用耐磨的高分子材质，和工件侧边接触时不会刮伤工件表面，长时间摩擦磨损后也可以单独快速更换，不需要拆解整段线体的护板结构。

　　输送面的滚筒采用等间距排布，辊筒的间距根据常规输送工件的最小底面尺寸设计，保证任何状态下工件底部至少有三根滚筒同时接触支撑，不会出现工件倾斜、卡入辊缝的问题，滚筒两端的轴承座内嵌在侧护板的安装孔内，链轮固定在滚筒轴的一端，和侧边的传动链条啮合，所有滚筒的链轮齿数、节径完全一致，保证整段输送面的线速度完全同步，不会出现前后辊速差导致的工件堆积问题。线体两端的从动链轮座带有张紧调节结构，通过螺栓调整从动轴的前后位置就能张紧整条传动链条，张紧行程预留了链条正常磨损伸长后的调节量，不需要频繁拆换链节就能维持传动的张紧度。

　　从安装边界来看，这类输送单元的机架采用标准工业铝型材或者折弯钣金焊接成型，底部的安装脚座是可调式结构，可以在一定范围内调整线体的整体高度和水平度，适配不同高度的上下游设备对接，单段标准单元的长度可以根据车间布局灵活拼接，段与段之间通过连接板固定，对接处的滚筒间距和段内滚筒间距保持一致，不会出现对接处的输送间隙。设备的横向宽度尺寸根据输送工件的最大宽度预留了两侧导向条的调节空间，动力端的电机突出侧护板的尺寸在设计时已经做了最小化处理，多段线体并排布置时不会出现电机干涉的问题。设备的供电和控制线缆可以从机架内部的中空腔走线，外部没有裸露的线缆，避免车间作业时线缆被工件剐蹭破损。

　　在实际选型适配时，这类结构的输送设备可以根据输送工件的重量调整滚筒的壁厚、链条的型号以及驱动电机的功率，轻型应用可以采用薄壁滚筒、小节距链条搭配小功率减速电机，重载场景则更换厚壁无缝钢管滚筒、大节距重载链条搭配更大功率的制动电机，甚至可以在输送面加装阻挡器、定位传感器，实现工件的定点停止、工位流转，和顶升移栽机、转角机、提升机等设备衔接组成完整的自动化输送线体，不需要对主体结构做大幅修改，模块化的设计可以大幅缩短线体的设计和安装周期，降低车间线体改造的成本。和皮带输送结构相比，这种链条驱动的滚筒输送结构耐油污、耐切屑、耐冲击，在机加工、焊接这类工况比较恶劣的车间里使用寿命更长，维护频率更低，不会出现皮带跑偏、划伤、需要频繁更换皮带的问题；和倍速链输送结构相比，它的结构更简单，制造成本更低，适合不需要托盘工装精确停位、只需要连续输送工件的场景，通用性更强。
