带制动功能直流触摸式伺服电机结构

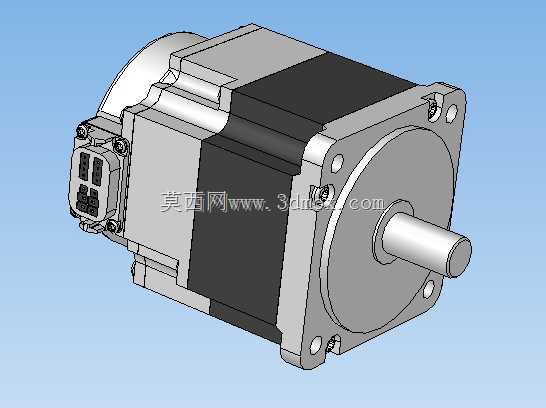

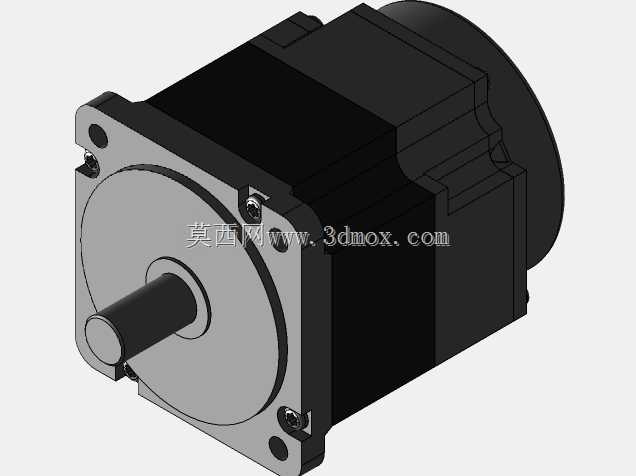

　　在自动化产线的定位工位、垂直升降负载的驱动端、需要快速启停的精密传动链路里，带制动功能的直流电机一直是选型时的核心考量部件，这类电机既要满足常规的旋转动力输出，还要在断电瞬间完成轴系锁止，避免负载滑移、工位偏移带来的加工偏差甚至安全隐患。这款带触摸控制适配的直流电机构型，在结构设计上首先考虑了安装端的适配性，前端法兰采用标准方形安装止口，四个安装孔位对称分布在法兰端面，止口的配合公差按照IT7级精度设计，能直接适配市面上多数常规伺服电机的安装基座，不需要额外做转接板加工，替换现有同尺寸电机时不需要改动设备的安装框架，能大幅降低现场改造的工作量。输出轴采用单伸端光轴设计，轴端做了倒角处理，方便联轴器、同步带轮这类传动件的套装，

　　轴上预留了键槽位置，可根据实际传动需求选择平键连接或者抱紧式联轴器连接，适配不同扭矩传递的场景，当传递额定扭矩时，平键连接能消除轴与传动件之间的间隙，避免高速启停时的传动回差。电机本体的壳体采用分段式结构，中段是定子组件的封装壳体，表面做了散热筋的简化处理，因为直流电机在额定转速下运行时的温升控制在合理区间，不需要过于复杂的散热结构就能满足连续运行的散热需求，壳体的边角都做了R角过渡，既避免加工时的应力集中，也能防止安装调试时锋利边角划伤操作人员。尾部的制动模块集成在电机后段，和电机本体做了一体化设计，不需要额外外挂制动组件，整体轴向尺寸控制在紧凑范围内，对于安装空间局促的设备内部，比如小型机械手的关节驱动端、

　　桌面型自动化设备的滑台驱动位，这种一体化结构能节省不少安装空间，不会因为外挂制动组件导致和周边的管线、结构件产生干涉。侧置的接线端口采用快插式接头设计，端口的引脚定义包含动力线、制动控制线、触摸信号反馈线，接线时不需要拆开电机端盖，直接将对应线束插头插入即可，端口周边做了密封凸台，搭配带密封圈的插头能达到IP54左右的防护等级，适配车间内有少量粉尘、切削液飞溅的使用场景。在功能设计上，这款电机的制动模块采用断电抱闸结构，正常通电运行时抱闸线圈吸合，制动片和转轴完全脱开，不会给电机运转带来额外的摩擦阻力，当控制端给出停止信号或者设备意外断电时，抱闸线圈失电，弹簧结构推动制动片压紧转轴的制动盘，在极短时间内完成轴系锁止，

　　锁止扭矩能匹配电机的额定输出扭矩，即使垂直挂载额定负载，也不会出现轴系转动导致的负载下坠。触摸功能的适配设计，是在电机的控制端预留了触摸信号的交互通道，可外接触摸式的调速、启停控制模块，不需要额外布置复杂的控制按钮线路，在一些需要人工近距离微调工位的场景，操作人员直接通过触摸模块就能完成电机的点动、调速操作，交互逻辑更简洁。从安装边界来看，这款电机的方形法兰边长、输出轴直径、轴伸长度、整体总长都符合常规中小功率直流伺服电机的尺寸规范，安装时只要保证法兰止口和设备安装位的同轴度在0.02mm以内，锁紧安装螺栓时按照对角顺序分次拧紧，就能避免电机运行时出现偏心振动。在实际选型应用时，需要注意后端制动模块的供电电压要和电机控制回路的电压匹配，接线时要区分制动控制线和动力线的引脚，避免接错导致制动模块无法正常动作；如果是用在频繁正反转的工位，要核算电机的转动惯量和负载惯量的匹配比，保证在快速换向时制动模块能承受对应的冲击载荷，不会因为长期冲击导致制动片磨损过快。建模过程中，所有的配合面都按照实际加工的公差要求做了间隙预留，比如法兰止口和安装座的配合、输出轴和轴承的配合、制动盘和制动片的间隙，都还原了实际装配时的尺寸关系，结构工程师在做设备整体装配时，可以直接调用这个模型做干涉检查，不需要再重新核对每个安装尺寸，能缩短整体设计的周期。
