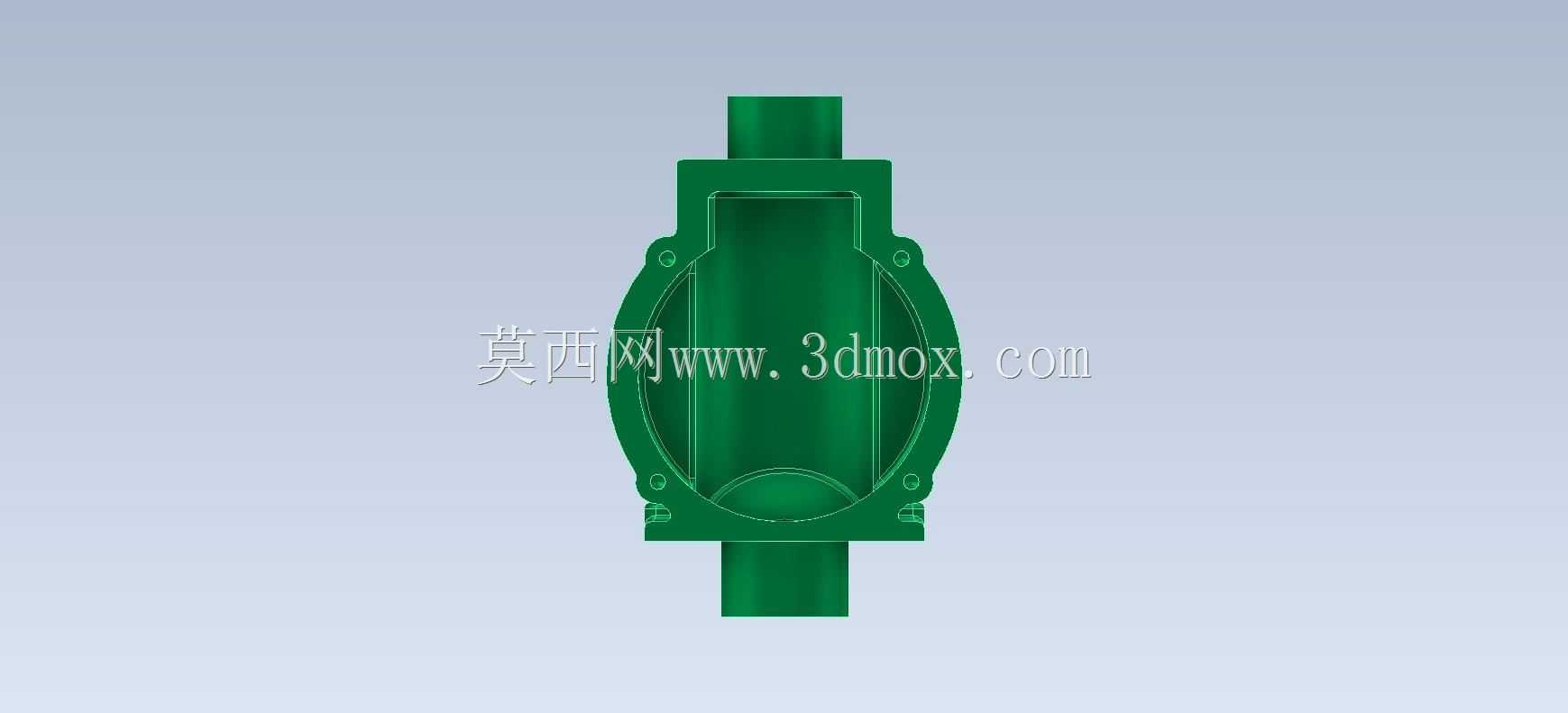

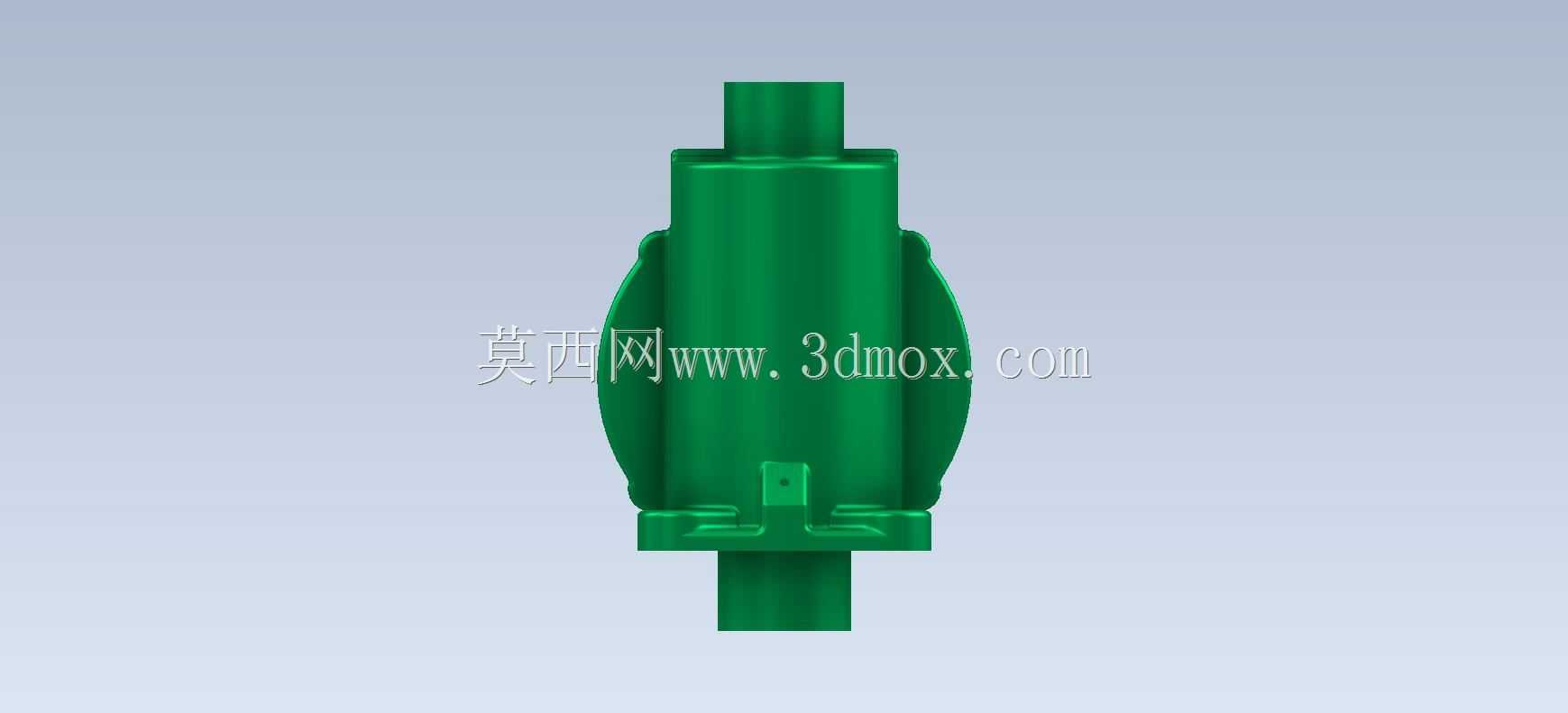

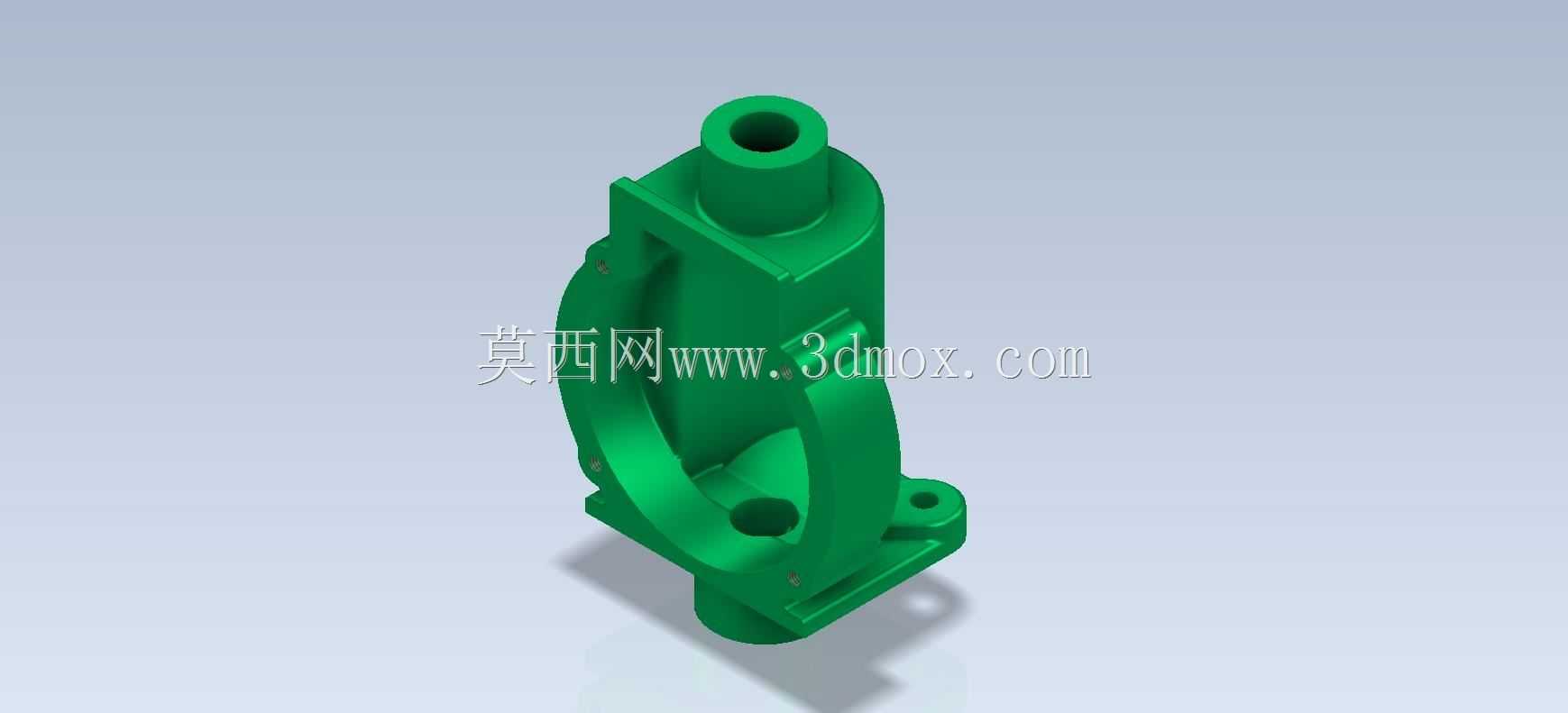

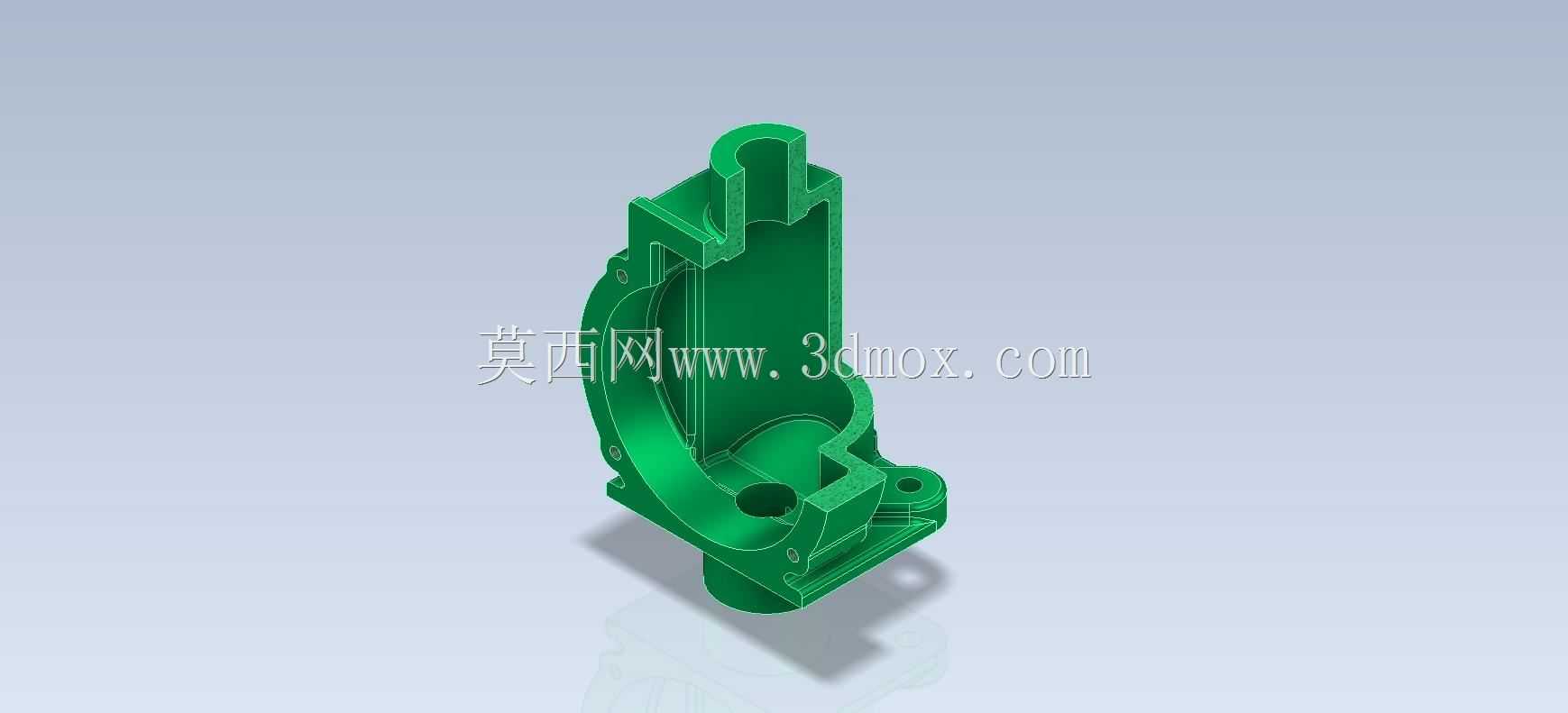

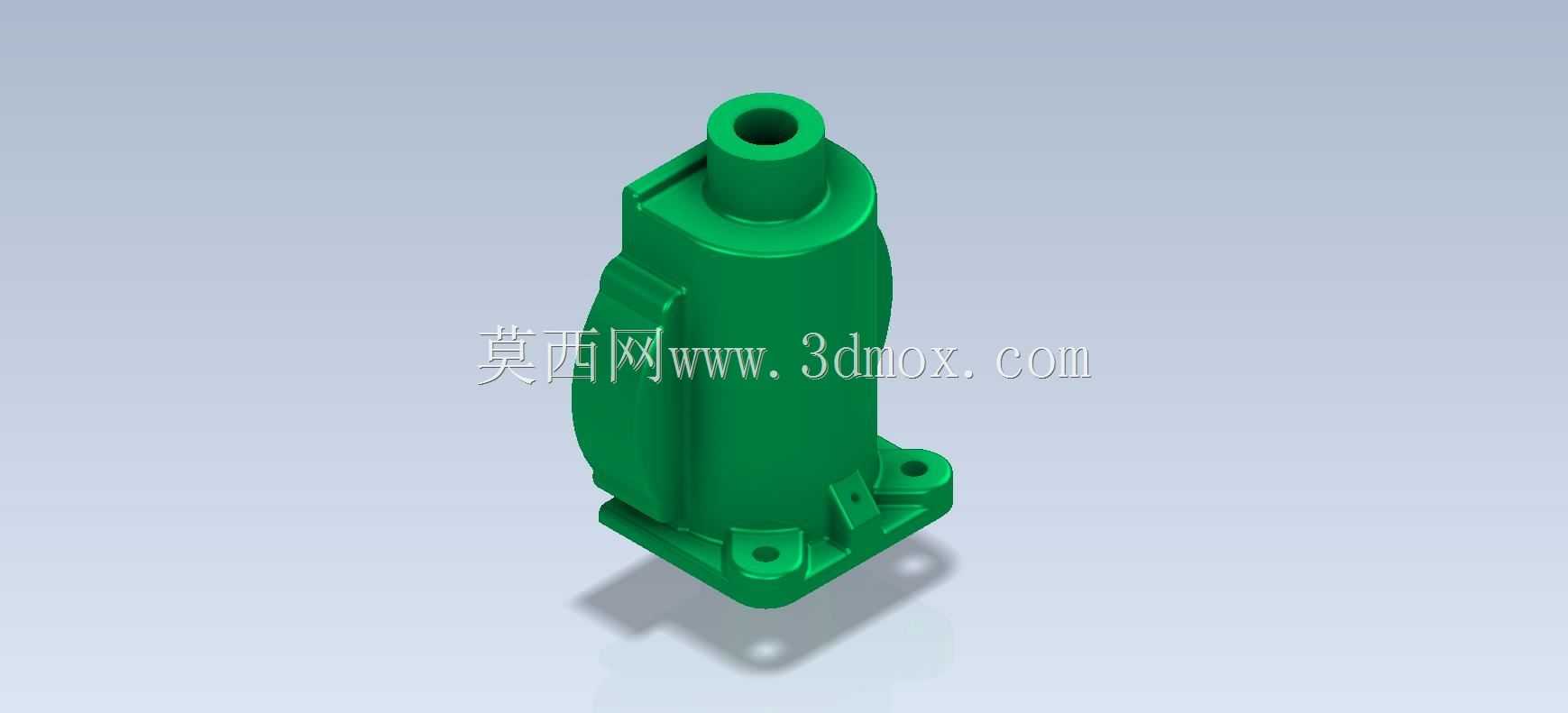

该结构件属于带式输送机沿线的附属承载导向部件,主要应用在轻工包装、电子组装、食品分拣类轻型皮带输送线的转角、落差过渡段,用来承接传送带侧边的导向限位、托辊组安装定位以及局部防尘挡边的固定功能,区别于常规输送机的通长钢制支架,这类异形支撑件专门适配小转弯半径、窄带宽的紧凑型输送工位,能在有限的设备安装空间内完成多维度的连接固定,避免多零件拼接带来的装配累积误差。从结构设计逻辑来看,整体采用一体化铸造型腔思路,主体为半开放的弧形立板结构,弧形内曲面完全匹配对应规格传送带的侧边运行轨迹,曲面弧度经过运动干涉校验,不会和运行中的皮带边缘、皮带下方的回程托辊产生剐蹭,立板上下两端分别设置同轴的圆柱安装凸台,上方凸台为通孔设计,
用来穿装导向轮的芯轴,孔内壁预留了轴承安装的配合公差,可直接压装标准深沟球轴承,无需额外加装轴套;下方凸台为带沉孔的安装座,沉孔深度刚好覆盖固定螺栓的头部,安装后螺栓不会突出底座平面,保证和输送机机架横梁的贴合面完全平整。立板侧面延伸出的带孔支耳,是用来固定传送带的防尘帽罩,支耳的安装孔位和帽罩的卡扣位置完全对应,装配时不需要额外打孔调整,直接用标准内六角螺栓即可完成紧固。在安装边界控制上,该零件的整体外轮廓最大宽度控制在80mm以内,底座安装孔的中心距严格匹配行业通用的40系列铝型材机架的槽孔间距,不需要额外加工转接板就能直接固定在常规轻型输送线的机架上,零件的重心落在底座安装面的中心区域,设备运行时不会因为皮带抖动产生偏载力矩,
长期运行也不会出现固定螺栓松动的问题。设计过程中特意对零件的壁厚做了均匀化处理,所有转角位置都设置了R3-R5的铸造圆角,避免应力集中,同时在立板的非配合面做了减重凹槽处理,在保证整体结构强度满足15kg侧向载荷的前提下,尽可能降低零件自身重量,减少输送线的整体负载。零件的所有安装配合面都预留了0.2mm的机加工余量,铸造完成后只需要对上下凸台的端面、轴承孔内壁、底座安装面做精加工即可,不需要对整个曲面做后续处理,能有效控制加工成本。这类结构件在实际使用中,除了基础的支撑导向作用,还能作为输送线检测元件的安装载体,侧面的平面区域可以直接固定光电传感器的安装支架,不需要额外加装悬臂,传感器的检测位置刚好对准传送带的上表面,
能精准检测皮带上的物料通过状态,减少了额外的安装配件。在建模过程中,所有特征都采用参数化驱动,调整弧形立板的曲率半径、上下凸台的中心距时,对应的支耳位置、安装孔位都会自动更新匹配,能快速适配不同带宽、不同转弯角度的输送线需求,不需要重新绘制整体结构,大幅缩短同系列零件的设计周期。零件的材料选用常用的铸铝材质,兼顾强度和轻量化需求,表面做喷塑处理后能适应一般车间的潮湿、多粉尘环境,不会轻易出现锈蚀问题,日常维护只需要定期检查上方导向轮的转动状态、固定螺栓的紧固力矩即可,不需要做特殊的保养维护。
