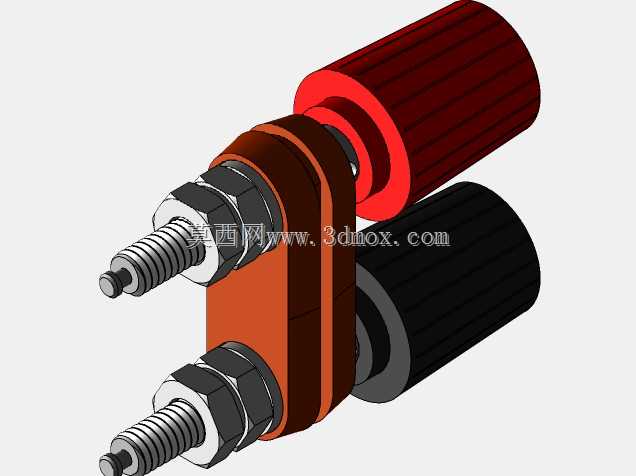

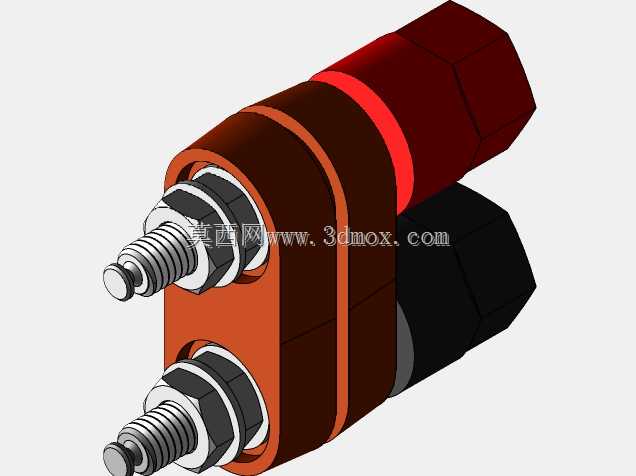

双输入回路接线端子板结构设计

　　在低压配电、小型设备电控回路搭建场景中，双输入接线板是承担两路进线分流、多回路出线转接的核心基础连接件，常见于小型控制柜内部布线、现场设备分线、测试台架信号转接等工况，用来替代零散的导线铰接、绝缘胶带缠绕的非规范接线方式，降低线路虚接、短路的风险，同时方便后期线路检修与回路调整。

　　从实际使用需求出发，这款双输入接线板的设计首先考虑了两路独立输入的绝缘隔离需求，两个输入接线位之间设置了足够的爬电距离，避免不同回路之间的电弧串扰，适配AC220V及以下低压配电、DC24V控制信号的转接需求，每个输入位可容纳单股6平方毫米及以下的硬导线，或者多股4平方毫米的压接冷压端子软线，接线螺丝采用防滑脱结构，拧紧后不会因为设备长期运行的振动出现松脱，保证连接可靠性。

　　结构设计上，接线板整体采用阻燃绝缘基座作为承载主体，基座上排布的接线端子采用导电性能优良的铜质基材，表面做镀锡处理，既降低接触电阻减少接头发热，也能避免长期使用出现氧化锈蚀，每个接线位都配置独立的压线板，导线插入后拧紧螺丝时，压线板会均匀压合在导线线芯上，不会出现单根线芯被压断、接触面积不足的问题。两个输入回路各自对应一组出线端子，每组可分出4-6个出线位，方便单路输入同时给多个下游用电部件供电，省去了多根导线并接在同一个端子上的繁琐操作。

　　安装边界方面，这款接线板的基座两端预留了标准的安装固定孔，孔距适配常规电控柜内的35mm标准导轨安装，也可以直接用自攻螺丝固定在安装板平面上，整体外形厚度控制在12mm以内，不会在柜内占用过多的纵深空间，相邻接线位之间设置了凸起的绝缘隔条，即使接线时导线裸露部分稍长，也不会和相邻回路发生短接。基座边缘做了圆角过渡处理，安装操作时不会划伤操作人员的手部，也不会刮破导线的绝缘层。

　　从现场使用的实际工况考虑，接线板的绝缘基座材料选用耐温范围在-20℃到120℃的阻燃工程塑料，即使接线部位因为接触不良出现短时发热，也不会出现基座融化、引燃的风险，满足电控设备的安全规范要求。每个接线位的上方都预留了平整的标记区域，方便操作人员用记号笔或者标签纸标注每个回路的去向，后期检修排查线路时可以快速对应回路，不用逐根捋线查找。

　　在设计建模过程中，重点对端子的配合间隙做了校核，保证压线螺丝在行程范围内可以顺畅压紧不同线径的导线，同时不会出现螺丝滑牙、端子块被顶裂的问题；基座上的端子安装槽和铜质端子块采用过盈配合，装配后端子块不会在基座内出现晃动、移位，即使多次拆装导线，端子的位置也能保持稳定。两个输入位的位置做了差异化的标识设计，建模时在基座对应位置做了凹陷的标识位，后期可以丝印不同的颜色或者回路标识，避免接线时把两路输入接反，造成下游设备供电错误。

　　不同于单路输入的接线板，这款双输入结构可以同时接入两路独立的电源或者信号源，比如在小型设备中可以同时接入主电源和备用电源回路，或者同时接入动力回路和控制信号回路，一块接线板就能完成两类回路的转接，减少柜内接线配件的数量，让柜内布线更加整洁有序，降低布线的人工成本，也方便后期的维护保养。对于现场改造的项目来说，这种集成式的双输入接线板不用额外增加安装导轨的长度，在原有安装空间内就能替换原来的单路接线板，扩展接线回路数量，不用重新改动柜内的安装布局，适配性更强。
