棘轮伸缩两用螺丝刀三维设计作品

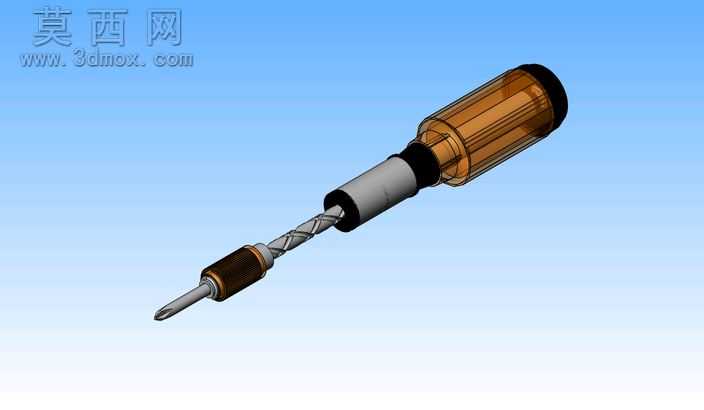

本作品为棘轮伸缩两用螺丝刀的三维建模设计成果，建模阶段依托参数化建模逻辑完成全结构搭建，首先对螺丝刀的核心功能组件进行拆分建模：包含透明防滑手柄、棘轮换向调节环、伸缩传动杆、批头夹持座、十字批头五大核心模块，建模过程中严格遵循手动工具的人机工程尺寸规范，手柄部分采用符合握持弧度的曲面建模，通过多段放样曲面构建出贴合手掌的收腰造型，同时预留出防滑纹理的建模基准面，保证后续材质与细节添加的合理性。棘轮调节环部分采用环形阵列特征完成档位卡槽的结构建模，精准还原棘轮结构的换向卡位间隙，确保三维模型中棘轮组件的装配关系与实物完全一致，伸缩传动杆部分通过螺旋扫描特征构建杆身的导向滑槽，还原伸缩结构的滑动行程限位设计，批头夹持座采用弹性夹头的结构建模，还原批头快换的锁紧结构细节。材质渲染阶段针对不同部件的物理属性进行材质参数调配：手柄部分采用半透明琥珀色工程塑料材质，添加轻微的磨砂粗糙度参数与内部折射效果，还原透明塑柄的通透质感与握持防滑的视觉表现；棘轮调节环与金属杆身采用哑光镀铬金属材质，调整金属反射强度与粗糙度参数，还原工具金属部件的耐磨哑光质感，避免过度镜面反射带来的失真效果；批头部分采用高硬度工具钢材质，添加细微的使用磨损纹理与金属氧化暗部细节，提升模型的真实感；手柄尾部的端盖采用黑色软胶材质，添加软质橡胶的漫反射参数与细微颗粒纹理，还原尾部防滑垫的触感表现。结构设计上重点还原棘轮螺丝刀的核心功能逻辑，模型中保留了棘轮换向的转动间隙结构、伸缩杆的多级定位结构、批头快换的夹持结构，所有部件的装配约束完全按照实物装配逻辑设置，可直接用于装配干涉检查、功能演示动画制作以及3D打印手板验证。设计过程中充分考虑家用与工业级工具的使用场景，在手柄长度、杆身伸缩行程、批头规格的参数设置上兼顾便携性与操作力矩需求，整体模型布线规整，特征参数可编辑，可根据需求快速调整尺寸衍生不同规格的同系列螺丝刀模型，渲染阶段采用柔和的工作室顶光配合侧方补光，突出工具的结构轮廓与材质质感，背景采用渐变浅蓝色调，清晰呈现产品的整体造型与细节特征。
