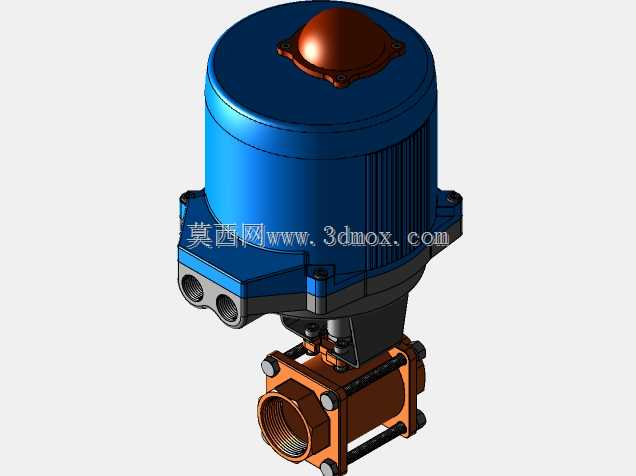

发动机驱动式流体流量调节控制阀结构

项目分类:阀门 发布时间:2023-07-08 ID:697764
  • 发动机驱动式流体流量调节控制阀结构
  • 发动机驱动式流体流量调节控制阀结构

  在工业流体输送、车用动力系统配套、工艺管路调控的场景里,这类由发动机直接驱动的流量控制阀,承担着动态匹配管路介质流量、适配系统工况变化的核心作用,和常规电磁、手动驱动的阀类不同,它不需要额外布置独立的动力源线路,直接依托发动机的输出动力完成开度调节,非常适合移动作业设备、野外无稳定电控配套的动力机组管路布局,能省去额外驱动单元的安装空间与配套成本。从实际功能来看,这类阀的核心作用是根据发动机的运行工况,同步调整对应管路内的介质通流面积,不管是燃油供给回路、冷却介质循环回路还是工艺流体输送支路,都能通过阀瓣的位置变化,精准控制单位时间内的介质通过量,避免流量过大造成的系统过载、能耗浪费,也能防止流量不足导致的下游设备工况异常、

  冷却或供给不到位的问题。设计这类阀结构的时候,首先要考虑的是驱动端和阀腔的密封隔离,毕竟发动机驱动端存在运动件的润滑需求,而阀腔内部走的是受控介质,两者不能出现串漏,所以建模阶段要重点处理转轴位置的动密封结构,预留密封件的安装槽位,同时要保证驱动扭矩传递的同轴度,避免偏心造成的密封件偏磨、阀瓣卡滞问题。其次要匹配发动机的驱动行程,阀瓣的全开、全闭位置要和驱动端的极限行程精准对应,不能出现驱动端走到极限位置时阀瓣还没到全开位,或者阀瓣已经顶到阀体内壁驱动端还在输出扭矩的情况,这部分在三维建模时要做运动干涉检查,模拟全行程的运动轨迹,确认各个运动部件在整个开度调节范围内都没有卡碰、干涉的问题。外形尺寸方面,

  这类阀的主体采用直通式的流道结构,两端的连接法兰尺寸要匹配对应通径的管路安装标准,安装边界要考虑周边管路的布置空间,驱动端的连接轴伸出长度要适配和发动机输出端的联轴器安装尺寸,不能出现轴伸过长导致的联轴器悬空、轴伸过短导致的连接强度不足问题;阀体外表面要预留安装固定的支耳位置,方便在设备机架上做固定支撑,避免设备运行过程中的振动造成阀位偏移、连接管路受力过大。流道部分的设计要尽量减少介质流动的阻力,阀瓣的型线要顺着介质流向做圆弧过渡,不要出现直角突变的结构,减少介质在阀腔内的紊流、压损,尤其是在大流量工况下,低流阻的结构能有效降低系统的能耗,也能减少介质对阀体内壁的冲刷磨损。和常规外置驱动的阀不同,这类和发动机直连的结构,

  在建模时还要考虑振动工况下的结构强度,各个连接螺栓的位置、壁厚的选取都要做对应的强度校核,避免长期受振动影响出现连接松动、阀体开裂的问题;阀瓣和阀座的密封面要做硬化处理的结构预留,因为频繁的开度调节会造成密封面的磨损,预留堆焊硬质合金的结构层厚度,能提升阀的使用寿命,减少后期维护的频次。在实际选型配套时,这类阀的通径选择要匹配管路的额定流量,驱动接口的尺寸要和发动机对应的输出轴尺寸完全契合,安装时要保证驱动轴和阀杆的同轴度误差在允许范围内,不然长期运行会出现轴封泄漏、阀杆扭断的故障。三维建模过程中,要把所有的密封件、紧固件、运动配合面的公差都标注清楚,比如阀杆和轴套的配合间隙、密封件的压缩量、法兰连接的螺栓孔位置度,这些细节直接影响后续加工装配出来的阀能不能正常实现调节功能,很多新手建模时容易忽略配合公差的预留,导致装配的时候出现零件装不上、运动件卡滞的问题。另外,阀腔内部的流道要做圆滑过渡处理,不要有加工残留的凸台或者凹槽,避免介质中的杂质在这些位置沉积,长期积累会造成阀瓣卡滞、流道堵塞的问题,尤其是输送带有微小颗粒杂质的介质时,流道的顺滑性直接影响阀的无故障运行时长。
