黄铜内螺纹L型三通球阀结构设计

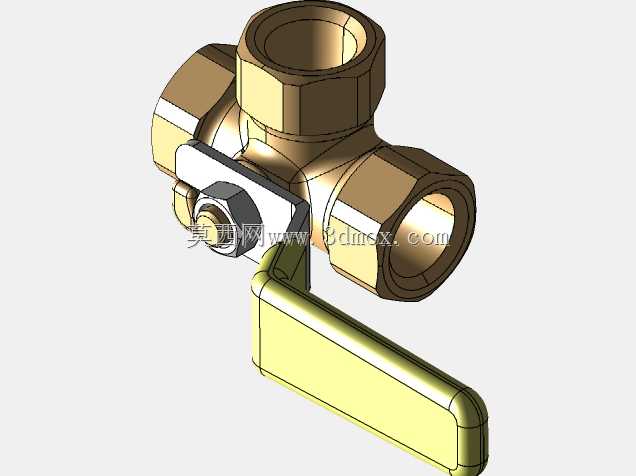

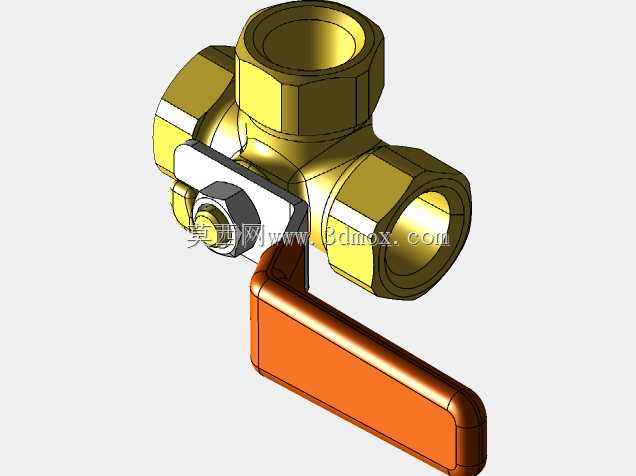

　　在民用给排水、小型液压回路、暖通空调支路、小型化工试剂输送等场景里，三通球阀的核心作用是实现介质流向的切换，或是将单路输入介质分流到两个输出支路，相比两个独立二通球阀的组合，它的安装空间占用更小，操作步骤更少，能有效减少管路接头数量，降低介质泄漏的潜在风险点。这款手动三通球阀采用锻造黄铜作为阀体基材，这类材料的切削加工性能优异，铸造后的阀体致密度高，在常温清水、无强腐蚀性的油品、压缩空气等常规介质工况下，抗锈蚀能力足以满足长期使用需求，且材料成本远低于不锈钢材质，适配多数民用与轻工业低压管路的成本控制要求。从结构设计逻辑来看，这款阀采用L型流道的三通结构，阀芯为带两个垂直贯通孔的球体，通过阀杆顶部的手柄旋转90度，

　　即可实现两种流向状态的切换：一种是将入口端与其中一个出口端连通，截断另一出口；另一种是将入口端与另一出口连通，截断前一出口，无法实现三个端口同时连通的合流或分流状态，选型时需要注意与T型流道三通阀的功能差异，避免工况适配错误。阀体的三个连接端均采用内螺纹结构，螺纹规格匹配常规低压流体输送用的英制管螺纹标准，安装时无需额外焊接法兰，仅需在管端缠绕密封生料带后拧入阀体即可，现场安装效率高，后期维护拆卸也更为便捷，适合管径在DN15到DN25区间的小管径管路使用。手柄采用扁长型冲压钢件外覆绝缘防滑涂层的设计，长度经过力矩匹配计算，操作人员无需借助额外扳手，仅靠手部力量即可克服阀芯密封副的摩擦力完成换向操作，

　　手柄表面的压制标识可以直观指示当前阀芯的连通方向，避免操作时出现流向判断错误。阀芯与阀体之间的密封采用改性聚四氟乙烯材质的阀座，这类材料摩擦系数低，密封性能可靠，在-20℃到120℃的工作温度区间内，能稳定承受1.6MPa及以下的工作压力，且不会与多数常规输送介质发生溶胀反应，长期使用也不会出现密封失效导致的内漏问题。建模过程中需要重点控制几个关键尺寸的公差：首先是三个内螺纹端口的同轴度与端面垂直度，若端口端面与螺纹轴线不垂直，安装后管路会产生额外装配应力，长期使用可能导致阀体螺纹处开裂；其次是阀芯安装腔的尺寸精度，阀座的安装槽深度、球体的圆度公差需要严格控制，否则会出现操作力矩过大或是内漏的问题；再者是阀杆与阀体配合处的密封结构，

　　这里采用填料密封加O型圈的双重密封结构，建模时需要预留填料压盖的压缩量，保证阀杆转动灵活的同时不会出现介质外漏。从安装边界来看，这款阀的三个接口呈90度垂直分布，安装时需要预留出手柄旋转的操作空间，手柄旋转90度的扫掠区域内不能布置其他管路或结构件，否则会导致阀门无法完成全开全关的换向操作；阀体的轴向尺寸相比同通径的二通球阀更长，管路布置时需要提前核算安装长度，避免出现管路对接不上的问题。在实际工况选型时，需要注意这款阀的适用介质范围，不能用于输送强酸、强碱或是含固体颗粒的浆液类介质，前者会腐蚀黄铜阀体导致壁厚减薄穿孔，后者会刮伤阀芯与阀座的密封面，导致阀门内漏无法关严；同时工作压力与工作温度不能超出密封件与阀体材料的允许范围，避免出现阀体爆裂或是密封件快速老化失效的问题。
