法兰连接角式放气阀三维结构设计

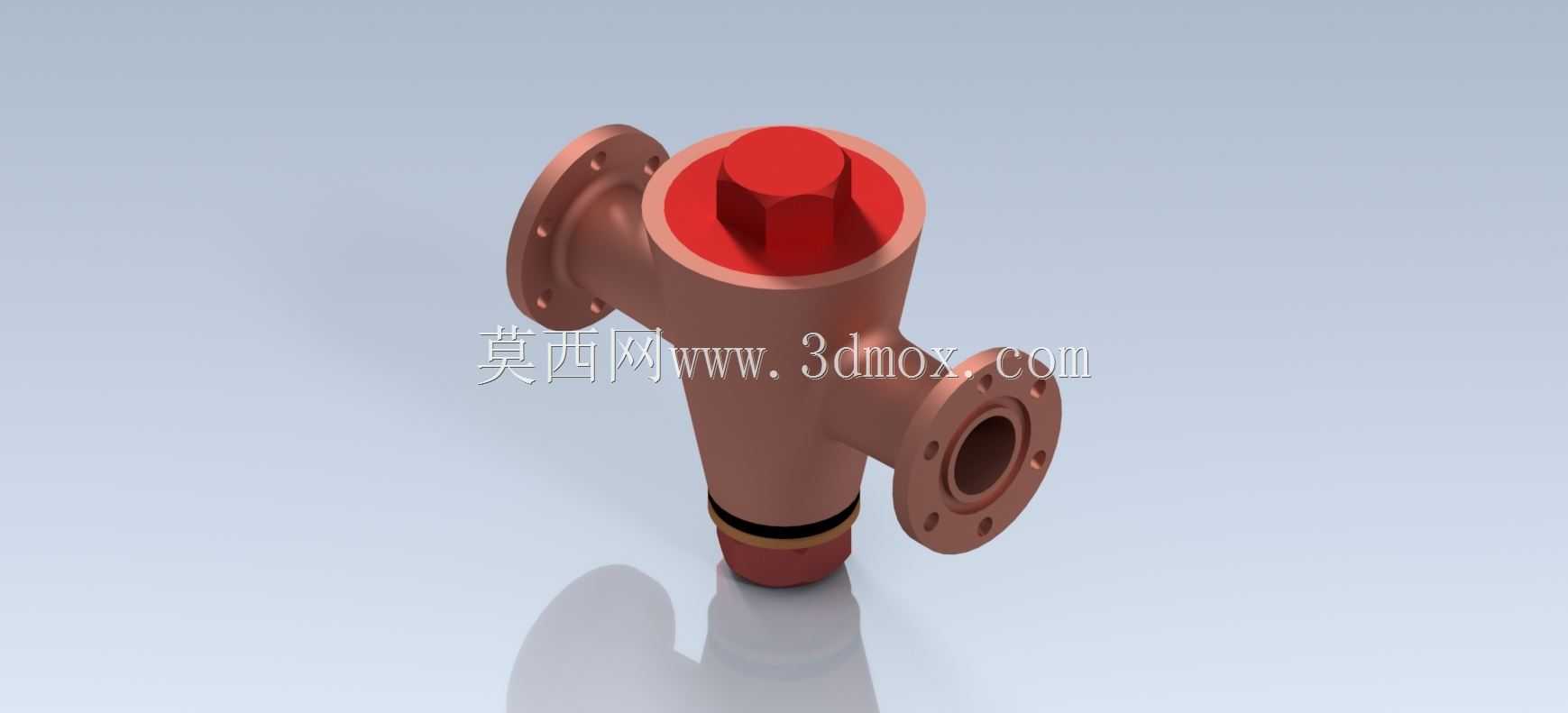

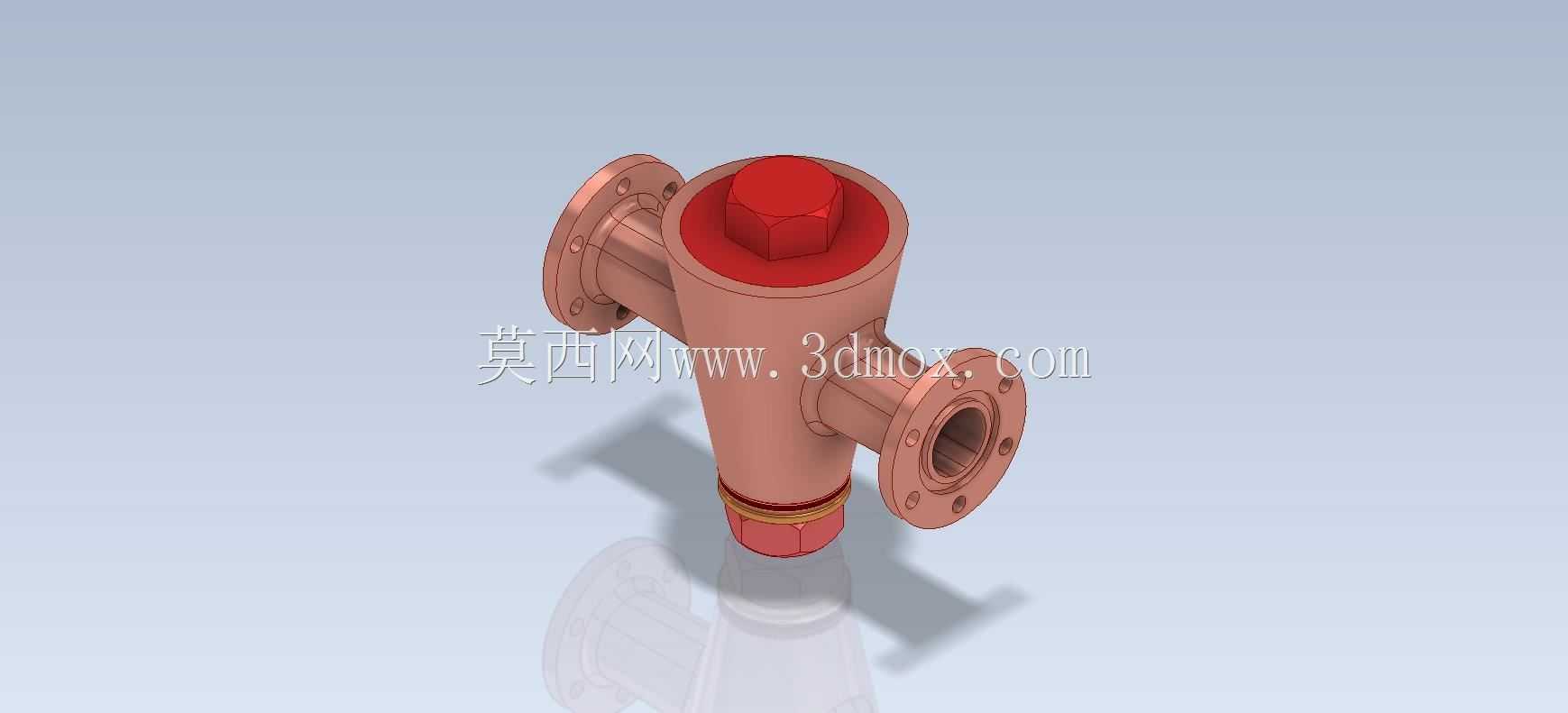

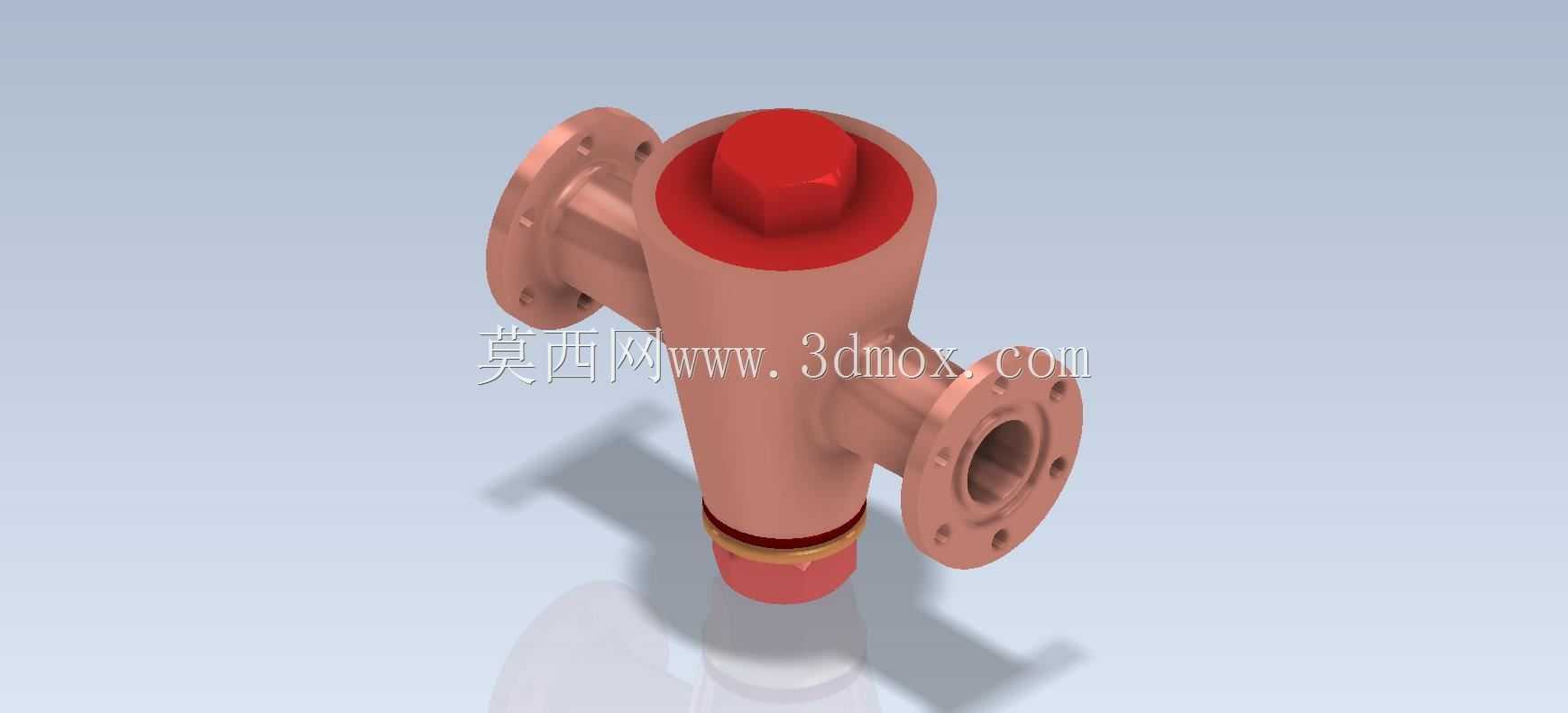

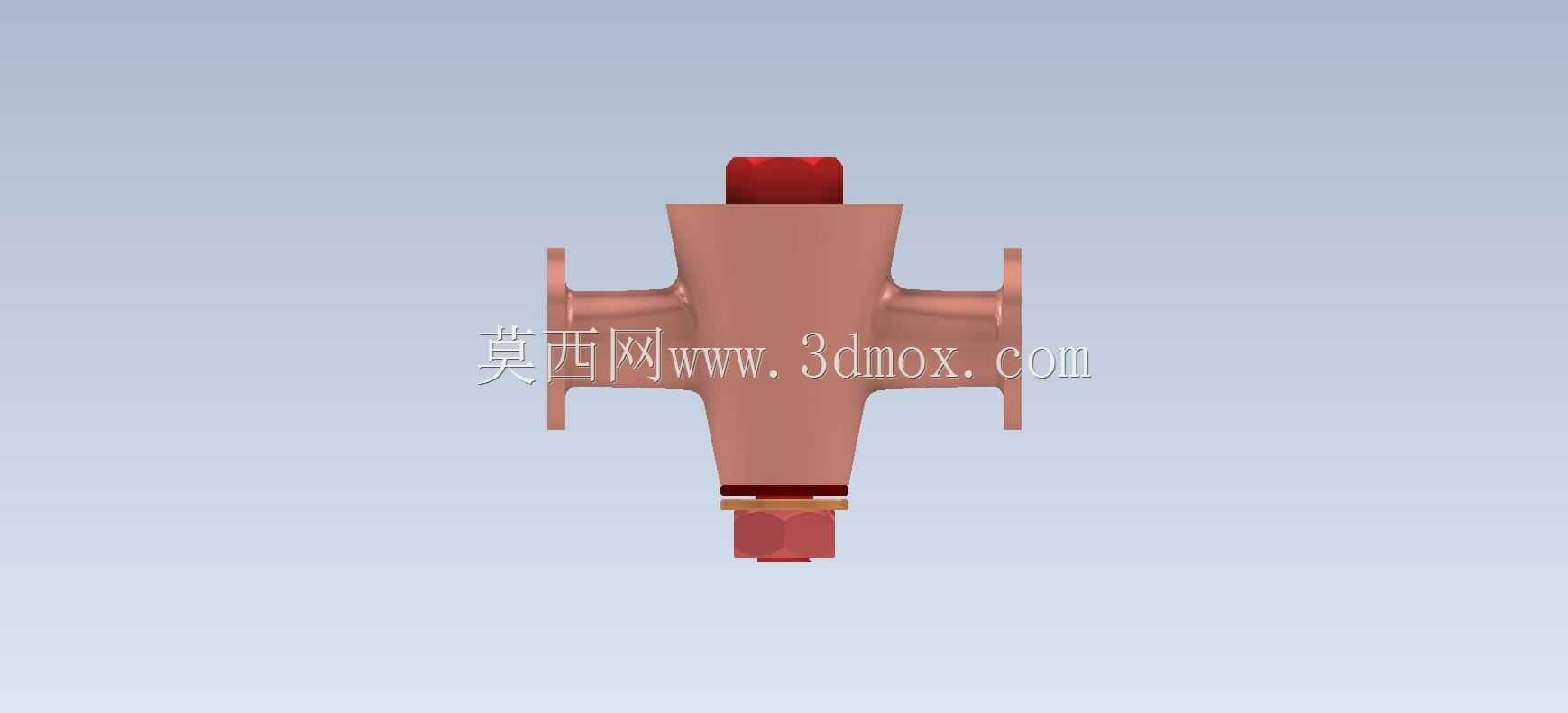

　　在工业流体输送管路系统中，气堵是影响介质输送效率、引发管路压力波动的常见问题，角式放气阀作为管路系统的专用排气组件，常被安装在管路转角、高位拐点等易积存气体的位置，用于在系统运行过程中排出管路内滞留的空气、工艺析出气体等可压缩介质，避免气塞造成的流量不足、压力震荡、水锤冲击等故障，保障管路输送的稳定性。这款角式放气阀采用双侧法兰连接结构，两个连接法兰呈90度直角分布，适配垂直与水平管路转接位置的安装需求，相比直通式放气阀，角式结构无需额外配置弯头管件即可完成转角位置的排气功能，减少管路连接节点，降低潜在泄漏点数量。从结构设计来看，阀体采用整体式铸造流道结构，内部流道做圆弧过渡处理，避免直角流道造成的介质紊流与杂质沉积，

　　阀顶设置六角形操作端，可适配标准扳手进行手动启闭操作，操作端与阀体衔接位置设置密封台阶，可加装密封填料实现阀杆部位的动密封，防止介质从操作端泄漏。阀体下部设置定位止口与密封环槽，可适配不同压力等级的密封垫片，满足低压输水、常规工业流体管路的密封要求。两个连接法兰均采用标准凸面法兰结构，法兰盘上均匀分布螺栓通孔，安装时可通过螺栓与管路法兰紧固，法兰密封面的粗糙度、平面度均符合通用管路法兰的安装要求，无需额外加工即可直接对接同规格的工业管路。在建模过程中，首先确定阀体的流道通径参数，以此为基础推导法兰的公称直径、螺栓孔分布圆直径、法兰厚度等安装边界尺寸，确保整体安装尺寸符合通用管路的安装空间要求；其次对阀顶操作端的对边尺寸、

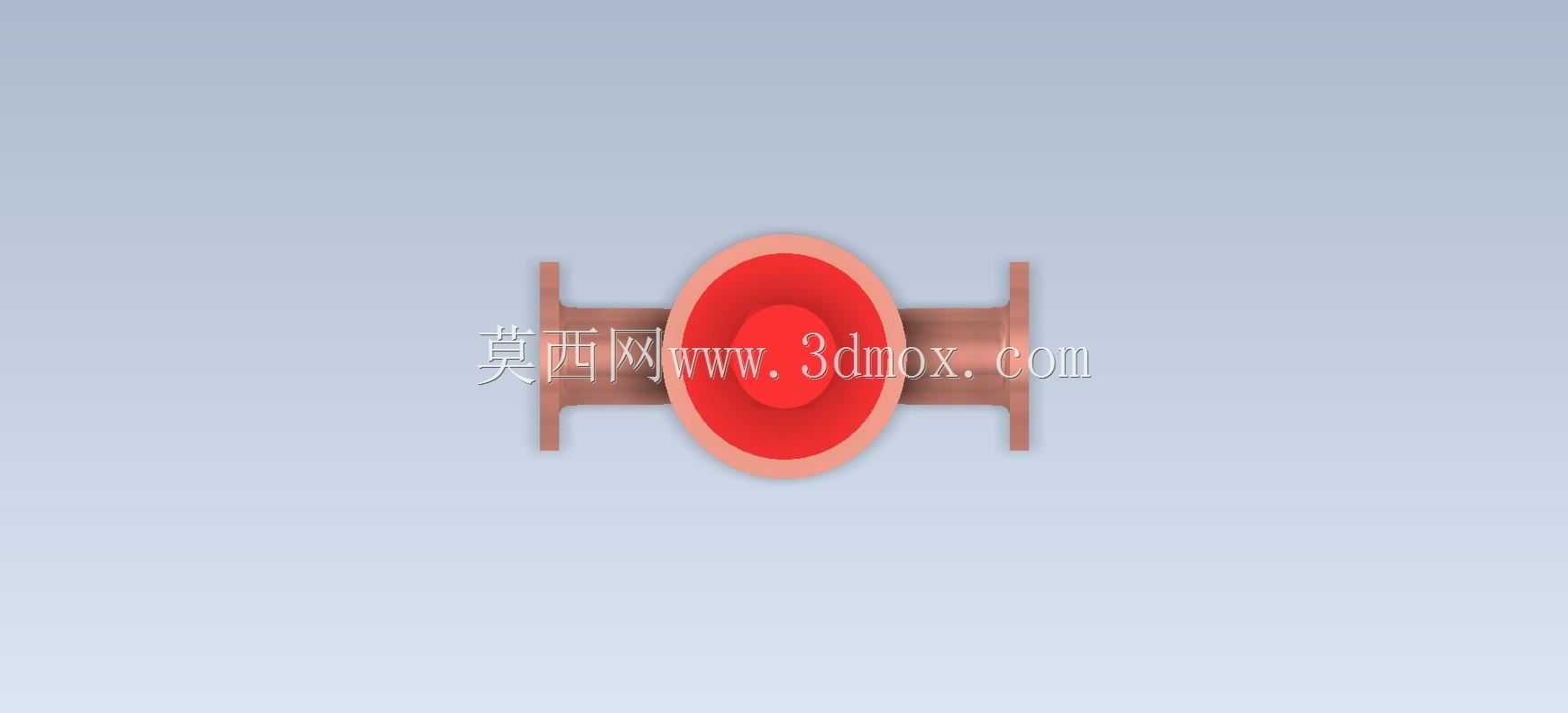

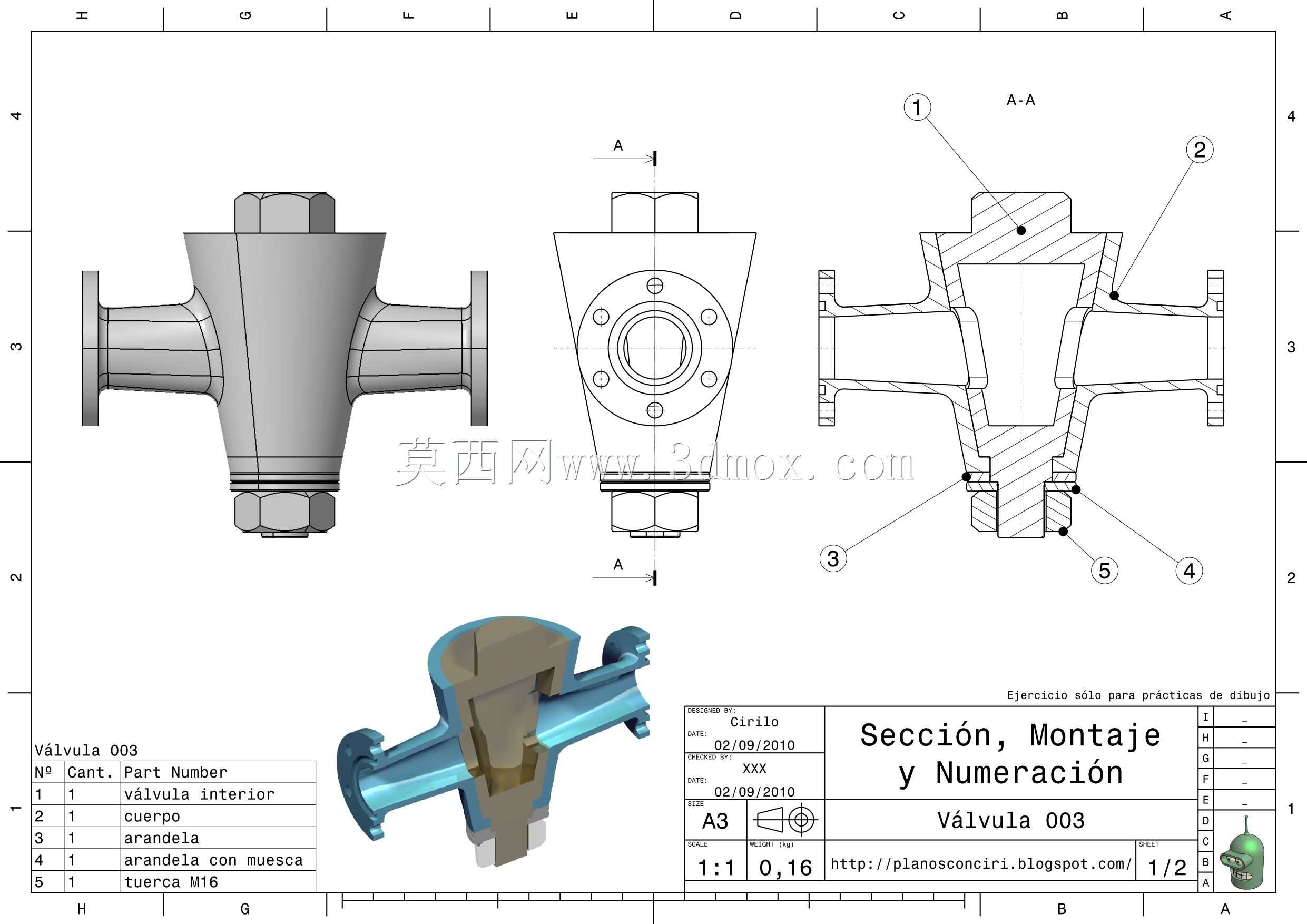

　　对角尺寸做标准化处理，匹配常用手动工具的操作空间，避免操作时出现扳手干涉的问题；阀体与法兰的衔接位置做圆角过渡，既可以降低铸造过程中的应力集中风险，也能减少流体在转角位置的阻力损失。这款模型可作为阀门类零部件建模的基础练习案例，建模过程涵盖了旋转特征、拉伸切除、阵列特征、倒角圆角等常用三维建模操作，也能帮助初学者理解法兰类阀门的结构组成、安装对接逻辑，掌握管路阀门类零件的尺寸标注基准、配合公差选取的基本思路。在实际工程应用中，这类角式放气阀常配套在给排水管路、暖通循环管路、低压工业流体输送管路中，安装时需注意阀体的安装方向，确保排气口处于管路的高位位置，才能有效收集并排出管路内积存的气体；日常维护时可通过顶部操作端定期启闭阀门，

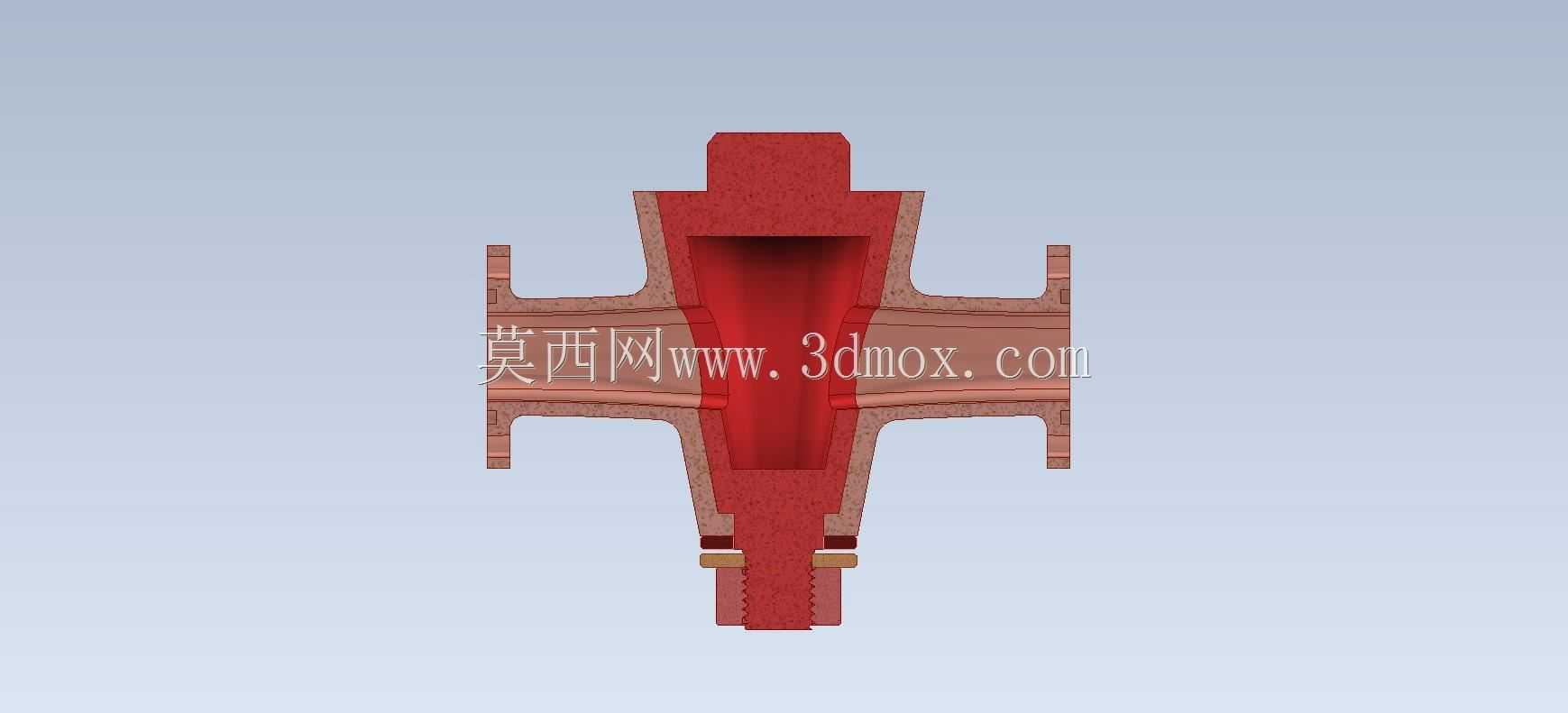

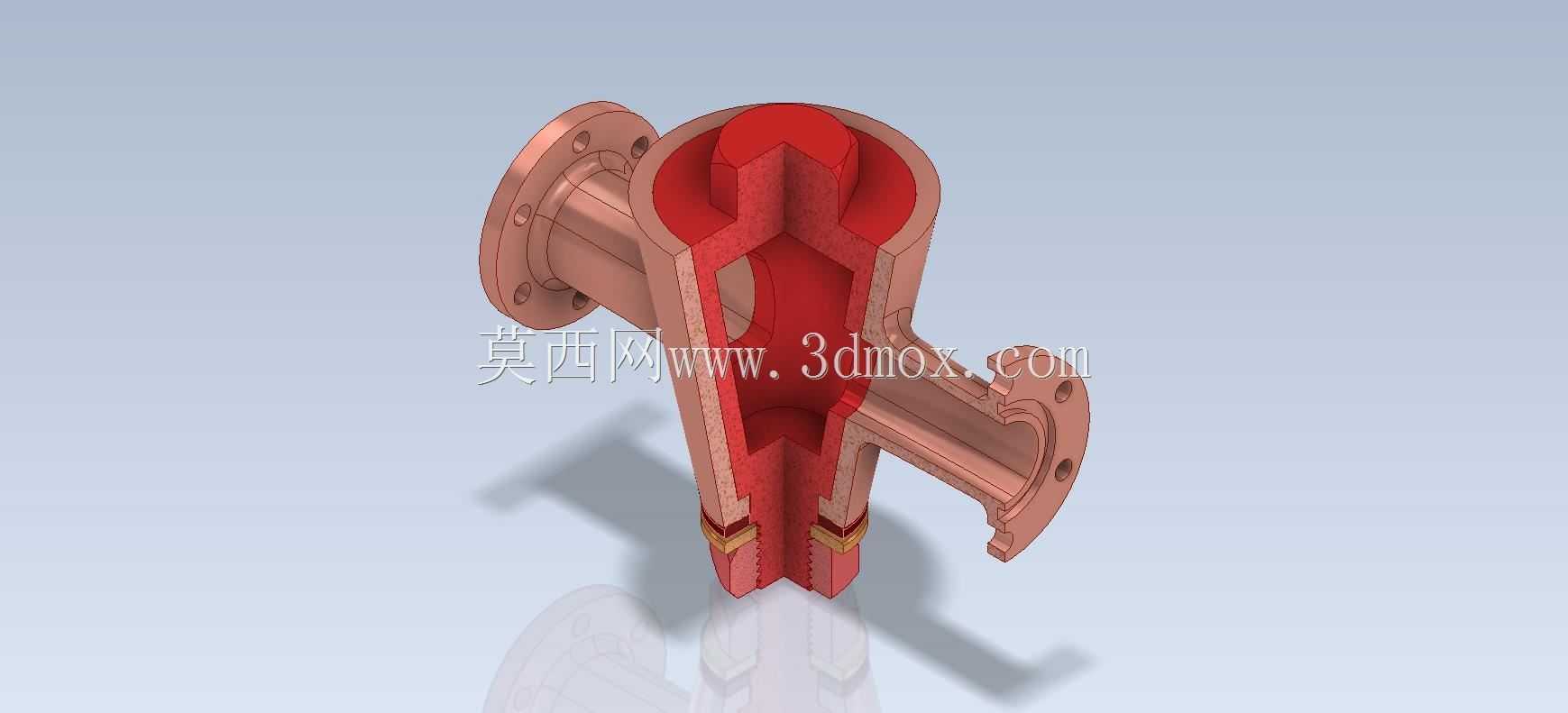

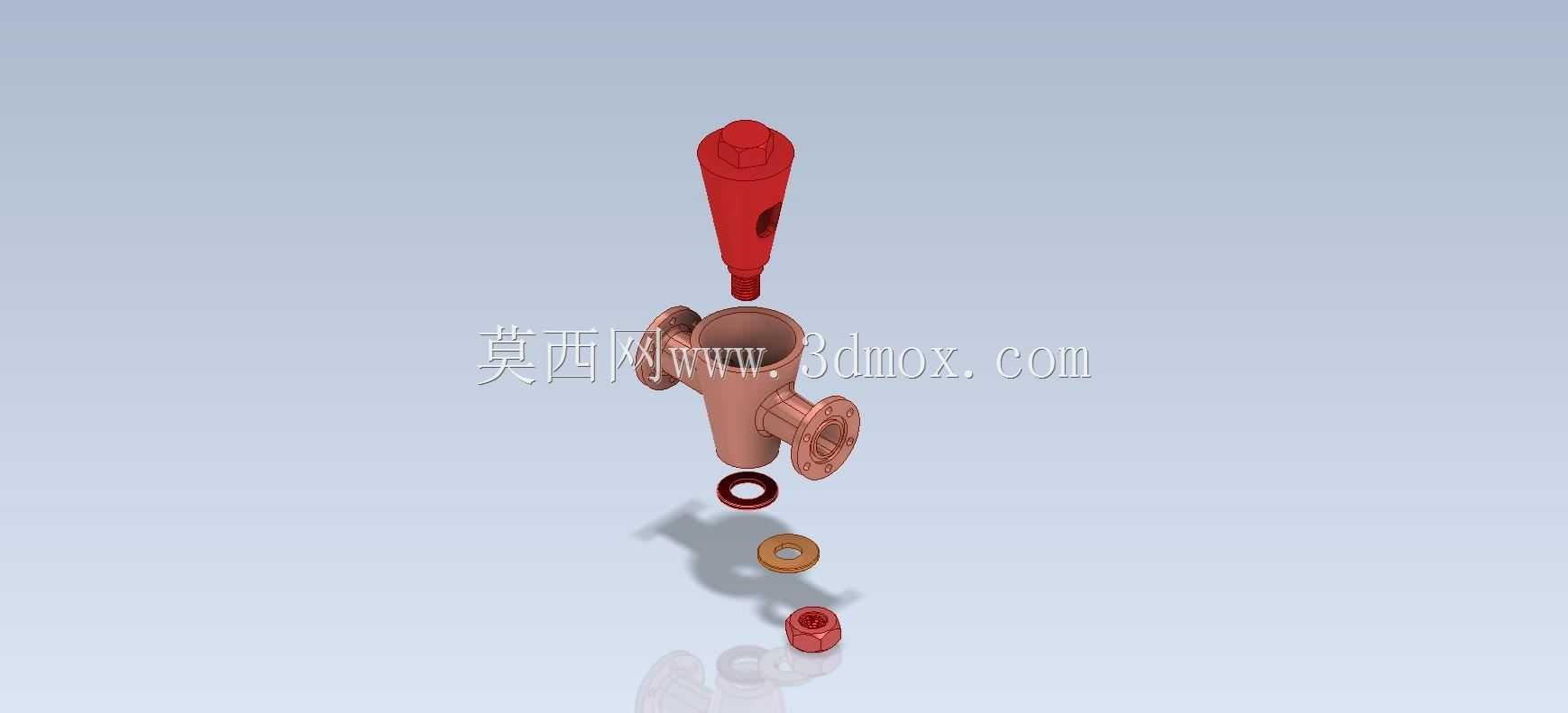

　　排出运行过程中持续析出的气体，也可在阀后加装导流管，将排出的介质引导至安全收集位置，避免介质喷溅造成现场污染或安全隐患。模型的各零件配合间隙均按照实际装配要求设置，阀杆与阀体的配合段预留了密封件安装空间，法兰螺栓孔的位置度满足通用法兰的互换性要求，整体结构无干涉、无冗余特征，可直接用于装配模拟、管路布局干涉检查等设计环节，也可作为入门级的工程图绘制练习素材，帮助从业者掌握阀门类零件的视图表达、尺寸标注、技术要求标注的规范。
