铰接式双孔连接支座机械结构设计

项目分类:通用五金配件 发布时间:2023-07-12 ID:697885
  • 铰接式双孔连接支座机械结构设计
  • 铰接式双孔连接支座机械结构设计
  • 铰接式双孔连接支座机械结构设计
  • 铰接式双孔连接支座机械结构设计
  • 铰接式双孔连接支座机械结构设计
  • 铰接式双孔连接支座机械结构设计
  • 铰接式双孔连接支座机械结构设计

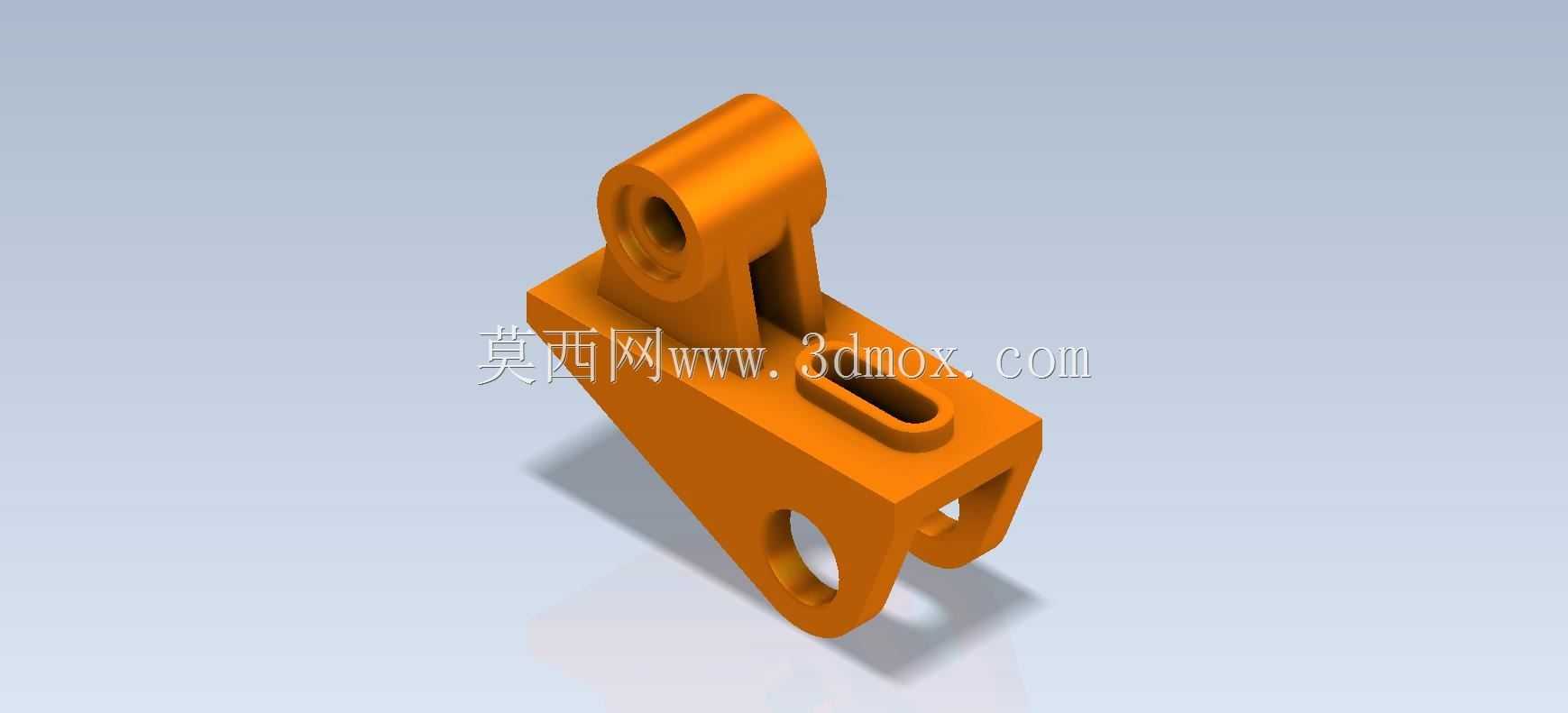

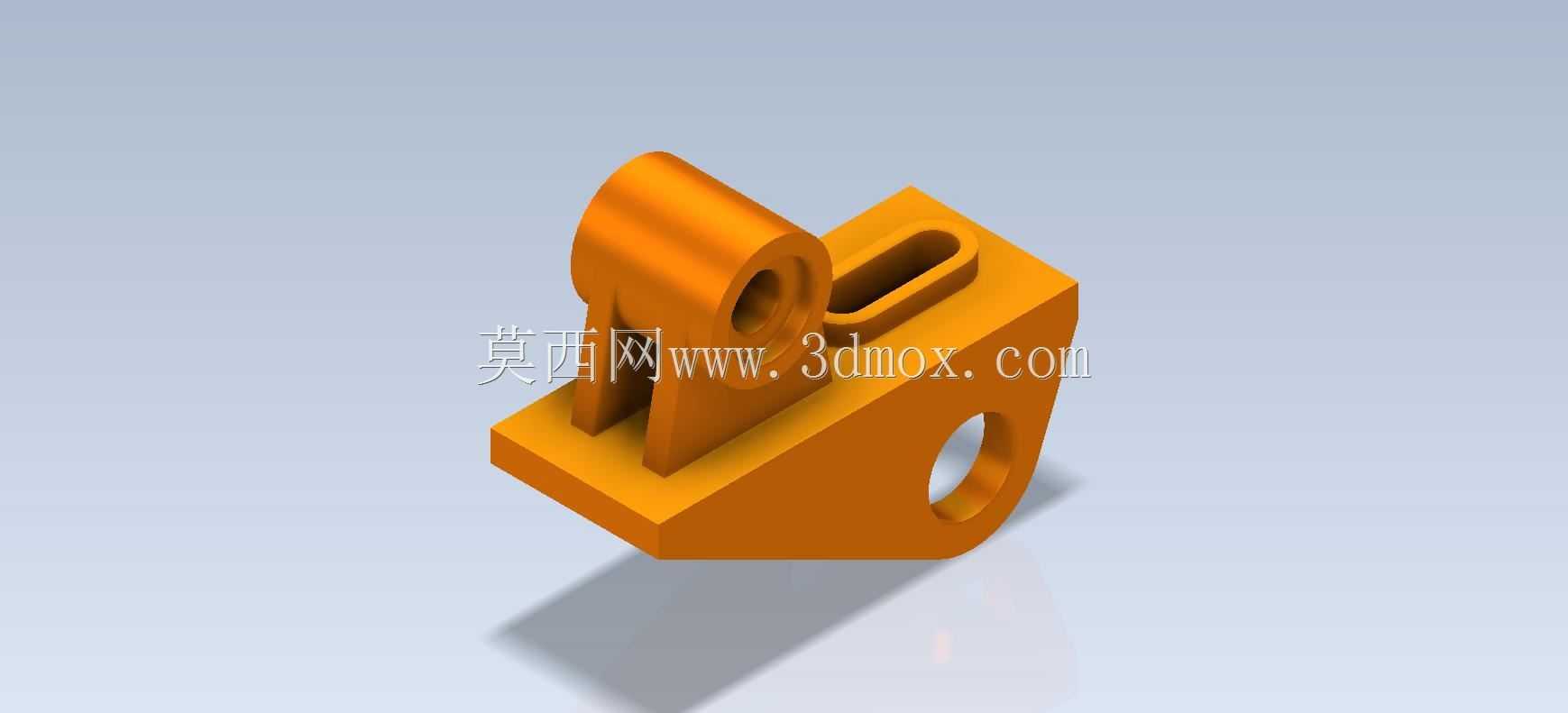

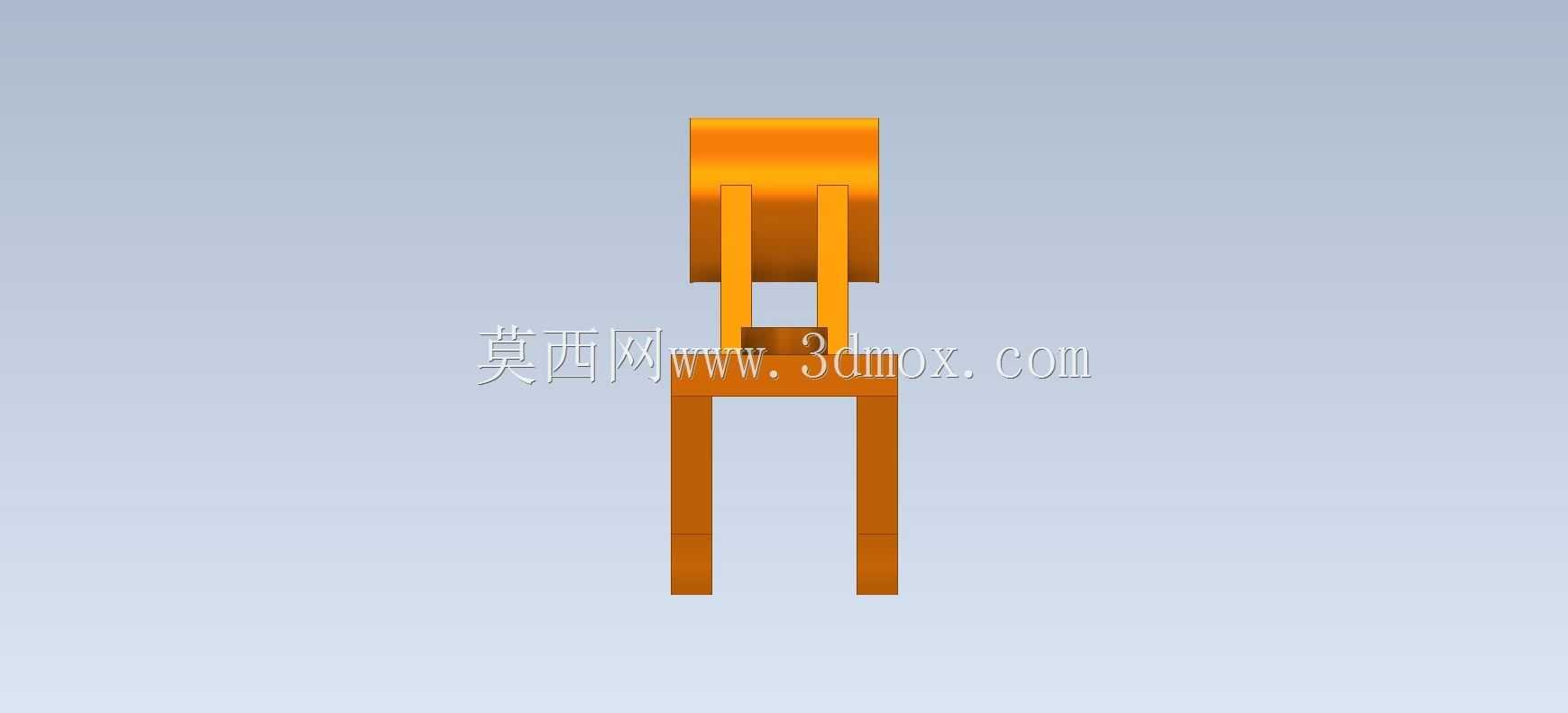

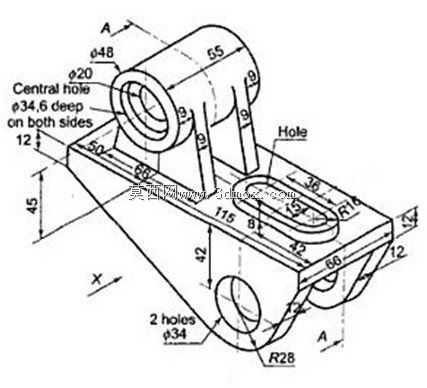

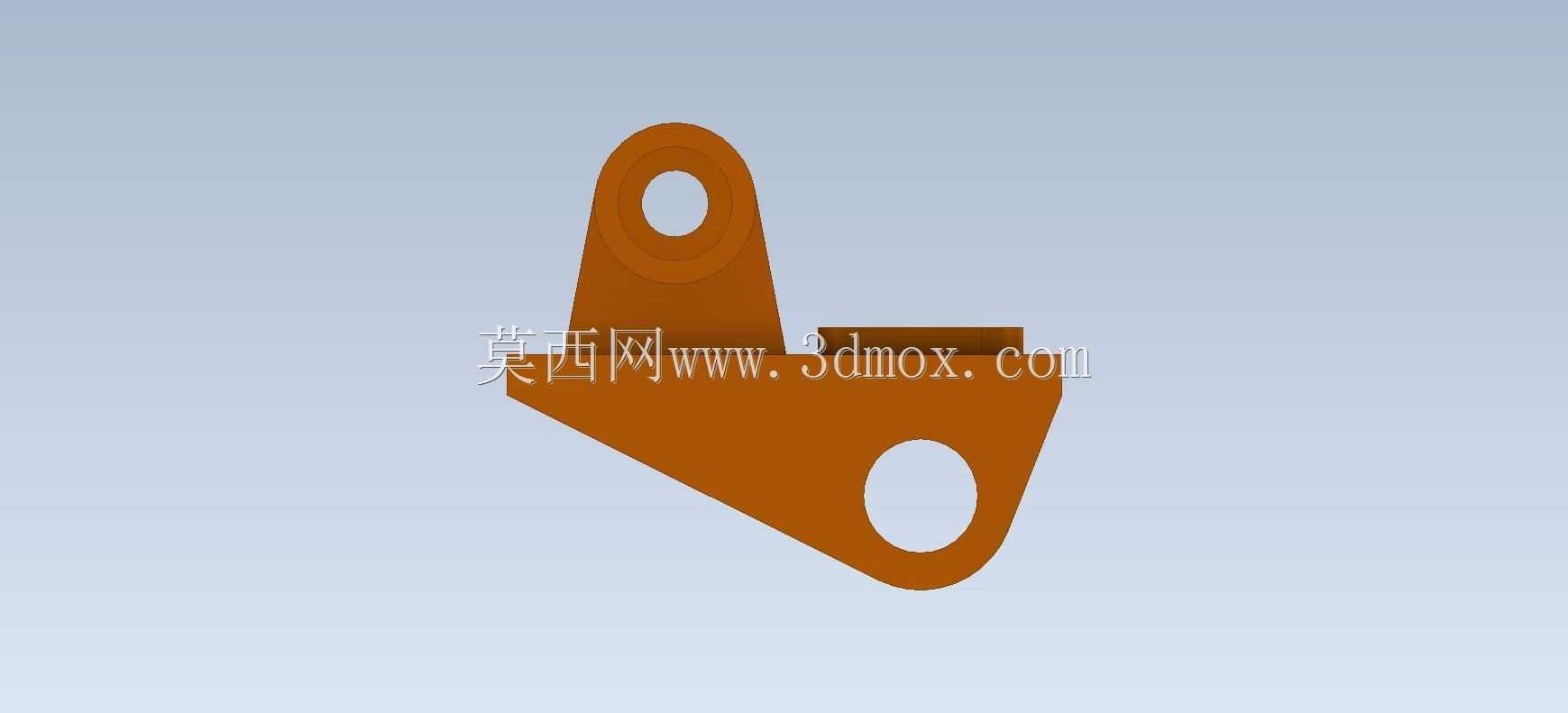

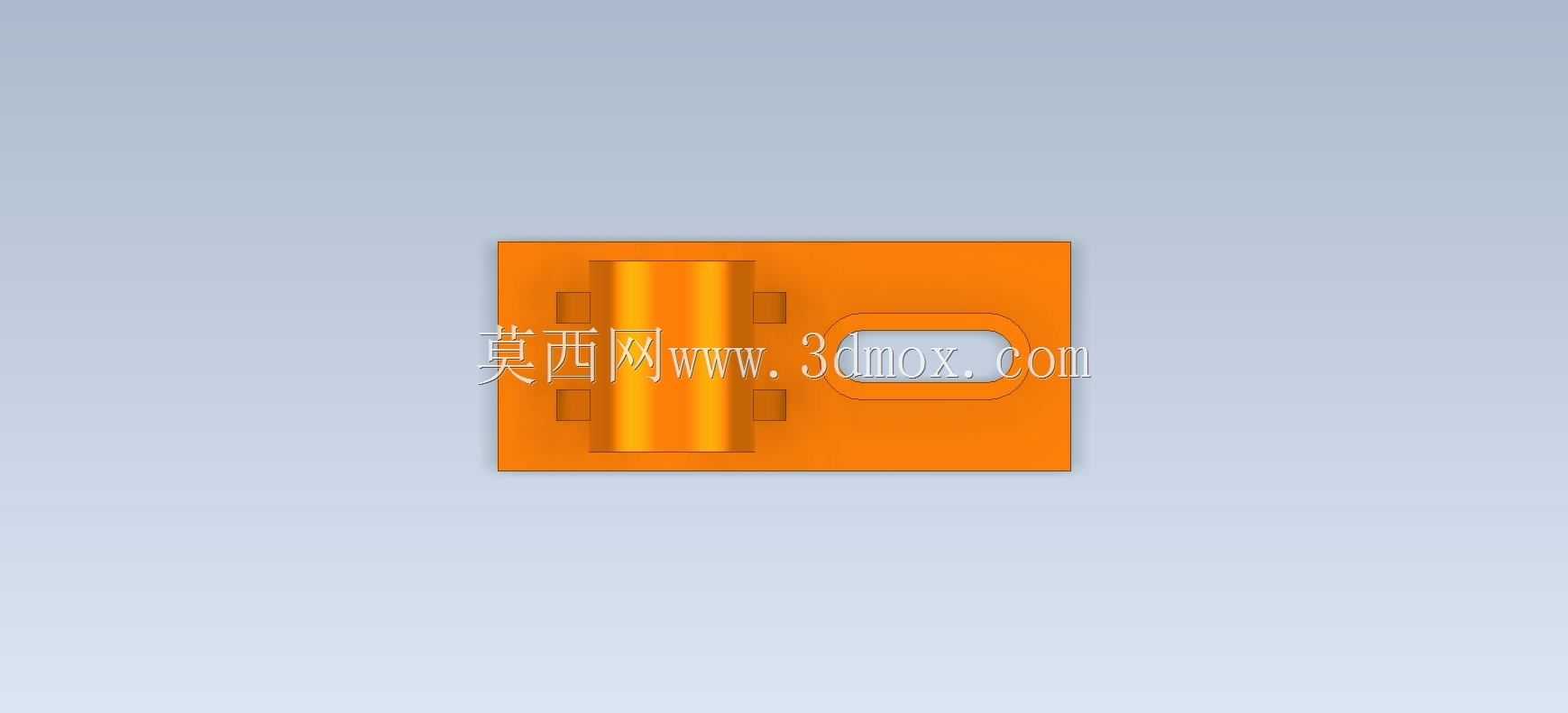

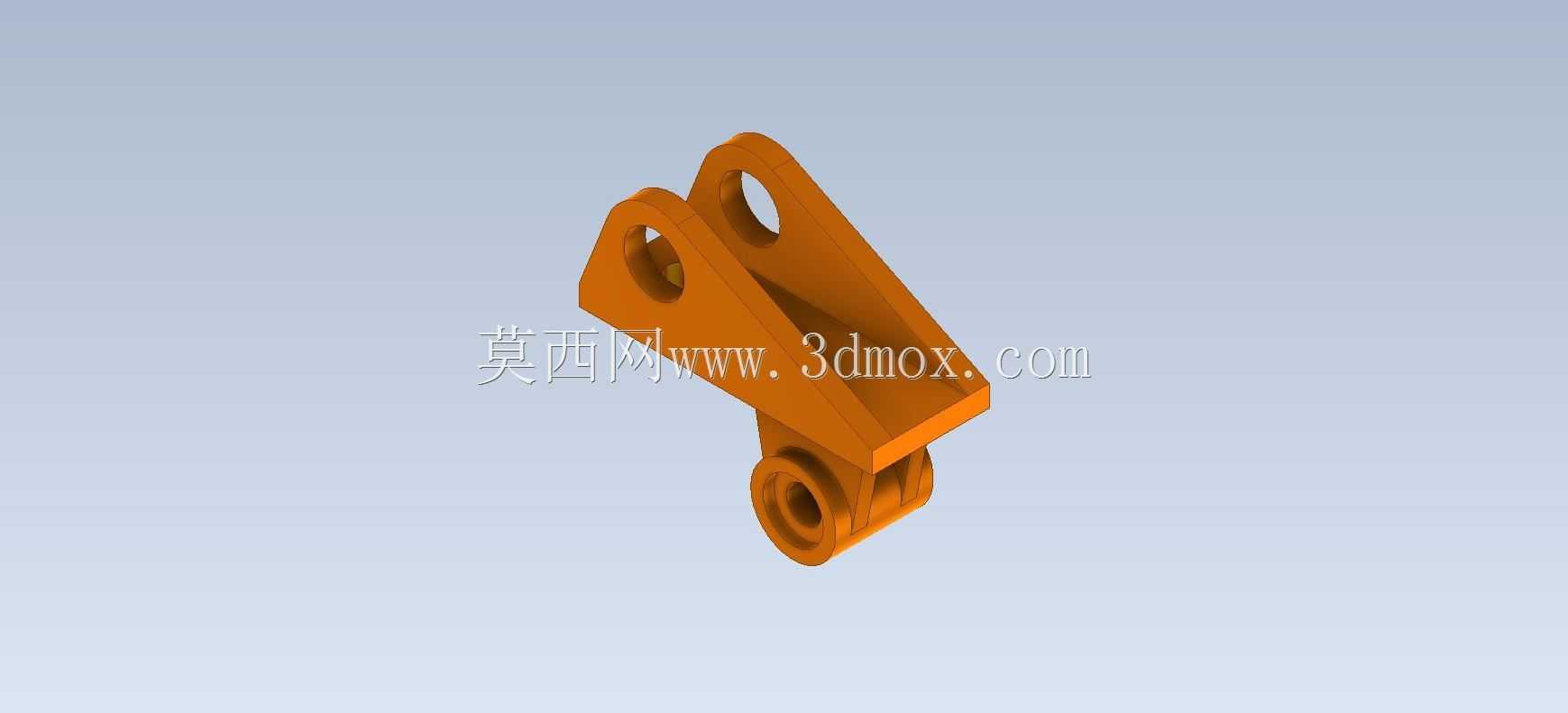

  在轻工自动化输送线、小型工装夹具的铰接工位中,这类带双安装孔位的连接支座是承担载荷传递、实现部件相对摆动的核心构件,日常工况下多承受径向剪切力与小幅度交变弯矩,常见于流水线挡料机构的摆臂连接端、小型检测设备的角度调节支架、手动工装的翻转定位部位,替代传统焊接式支座实现可拆卸的铰接装配,降低后期维护更换的成本。从结构功能来看,该支座采用一体式斜向支撑的构型,上部设置带通孔的圆柱铰接座,用于穿装销轴与上方摆动部件连接,孔位内壁预留了足够的配合长度,避免销轴受载时出现应力集中导致的孔位变形;下部为分叉式双支脚结构,每个支脚都开有同轴的安装通孔,用于通过螺栓或销轴与下方固定基座连接,分叉结构的间隙刚好容纳配套连接件的端部,

  保证摆动过程中不会出现结构干涉。中部的斜向支撑板是主要的承力结构,板面上开设的长条形槽孔并非减重设计,实际是用于安装限位挡块或者调整行程触发开关的安装位,可根据实际工位的摆动行程需求,调整触发件的固定位置,无需额外在支座上焊接支架,拓展了零件的适配场景。设计这类零件时,首先要确定上下铰接孔的中心距参数,这个尺寸直接决定了摆臂的活动半径,需要匹配对应工位的摆动行程要求,避免出现行程不足或者过位的问题;其次要核算斜支撑板的厚度,根据工况下的最大径向载荷校核抗弯截面系数,保证在1.5倍额定载荷下不会出现塑性变形;上下铰接孔的同轴度公差需要控制在IT7级以内,否则穿装销轴后会出现卡滞,加快销轴与孔壁的磨损,长期使用后出现铰接间隙过大的问题。

  安装边界方面,上部铰接孔的外径尺寸决定了配套销轴的最大可选直径,下部两支脚的外廓宽度需要小于基座安装位的开口宽度,支脚内侧的间隙尺寸要大于被连接部件的端部厚度,预留至少1mm的装配间隙,避免装配时出现卡滞;零件整体的高度方向尺寸要匹配上下部件的安装间距,斜支撑板的倾斜角度经过优化,在保证承力强度的同时,尽可能缩小零件的整体外廓尺寸,减少安装时占用的空间。建模过程中需要注意各部位的过渡圆角处理,尤其是斜支撑板与上下铰接座的连接位置,不能采用直角过渡,要设置R3-R5的圆角,分散应力集中点,避免受载时从连接根部出现断裂;长条形槽孔的两端要设置半圆过渡,避免铣加工时出现应力残留,同时槽孔的宽度要适配常用的M4-M6螺栓尺寸,

  方便现场安装调整。这类零件的材质多选用45号钢或者铸铝合金,重载工况下采用45号钢调质处理,表面做发黑防锈处理,轻载工况下可采用6061铝合金加工,降低整体重量,适合在对自重有要求的移动工装、小型检测设备上使用。实际装配时,上部铰接孔内可加装铜套或者自润滑轴承,降低铰接转动时的摩擦阻力,延长零件的使用寿命,下部支脚的安装孔可根据需求加装平垫圈,分散螺栓压紧时的接触面压力,避免长期压紧后孔位周边出现压痕变形。
