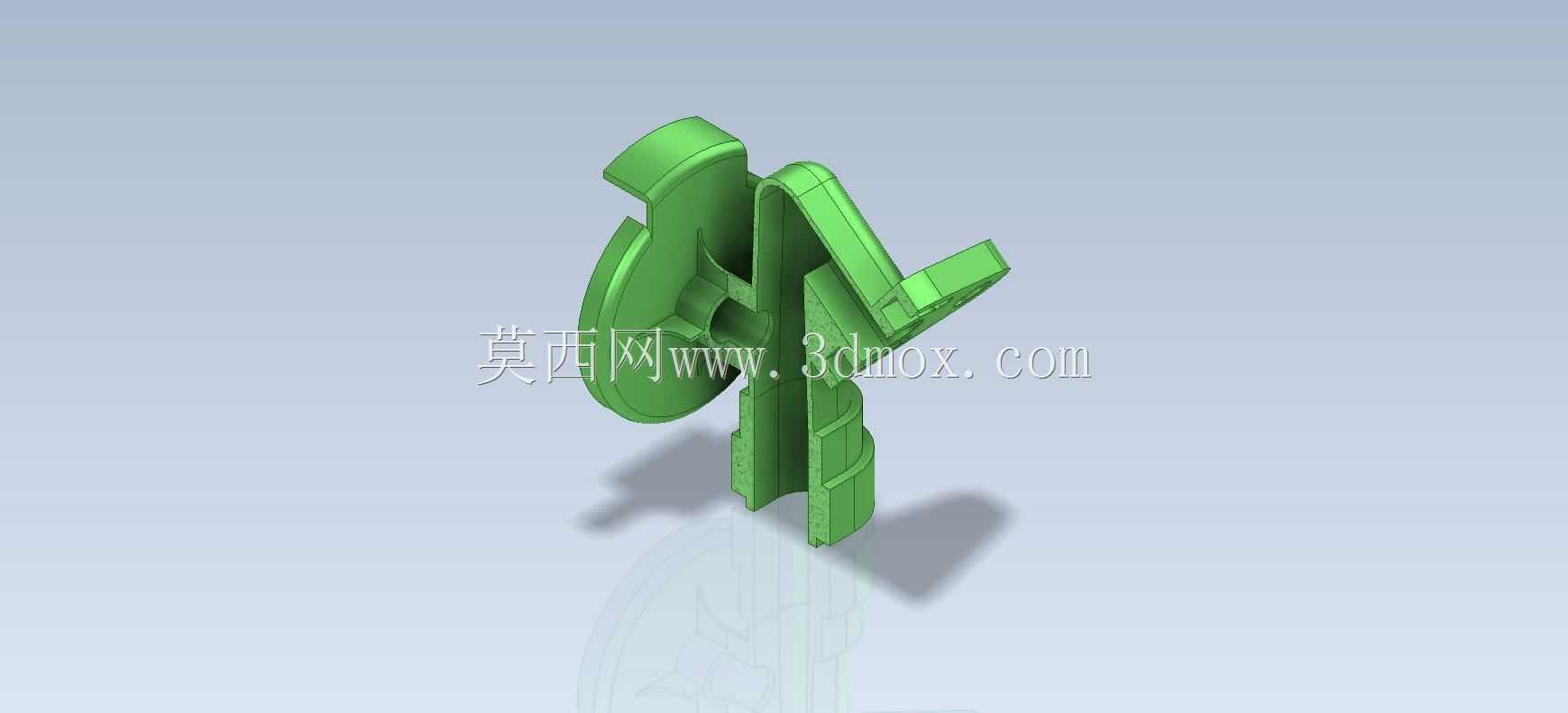

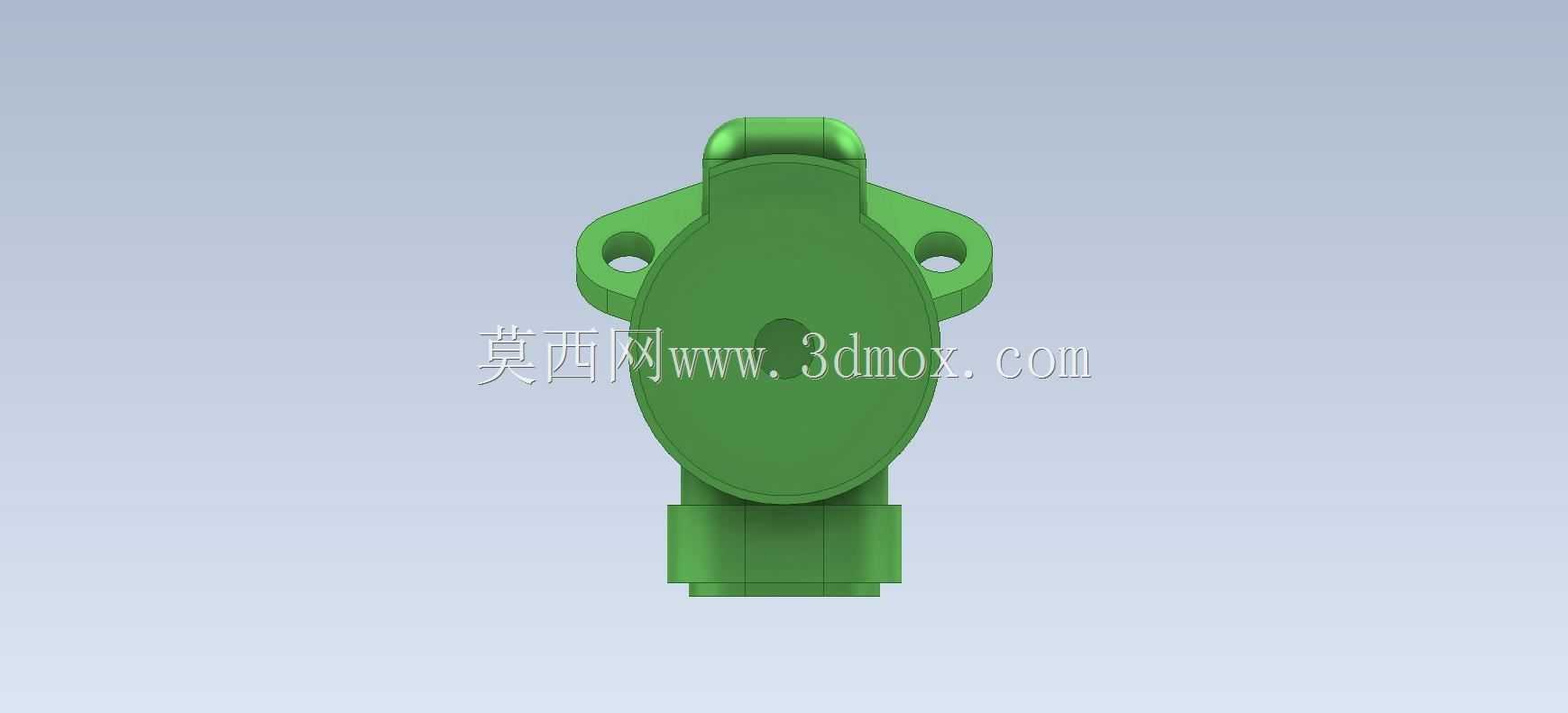

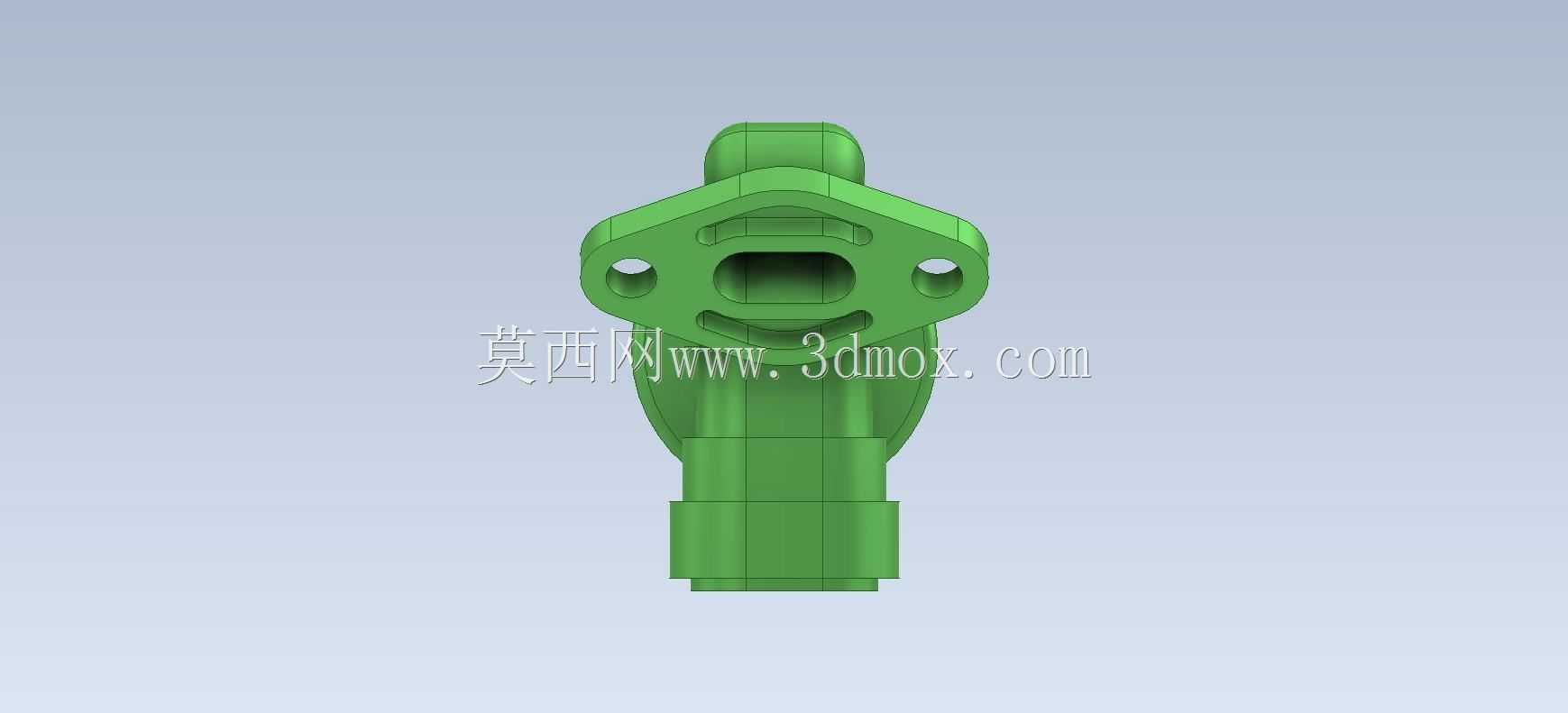

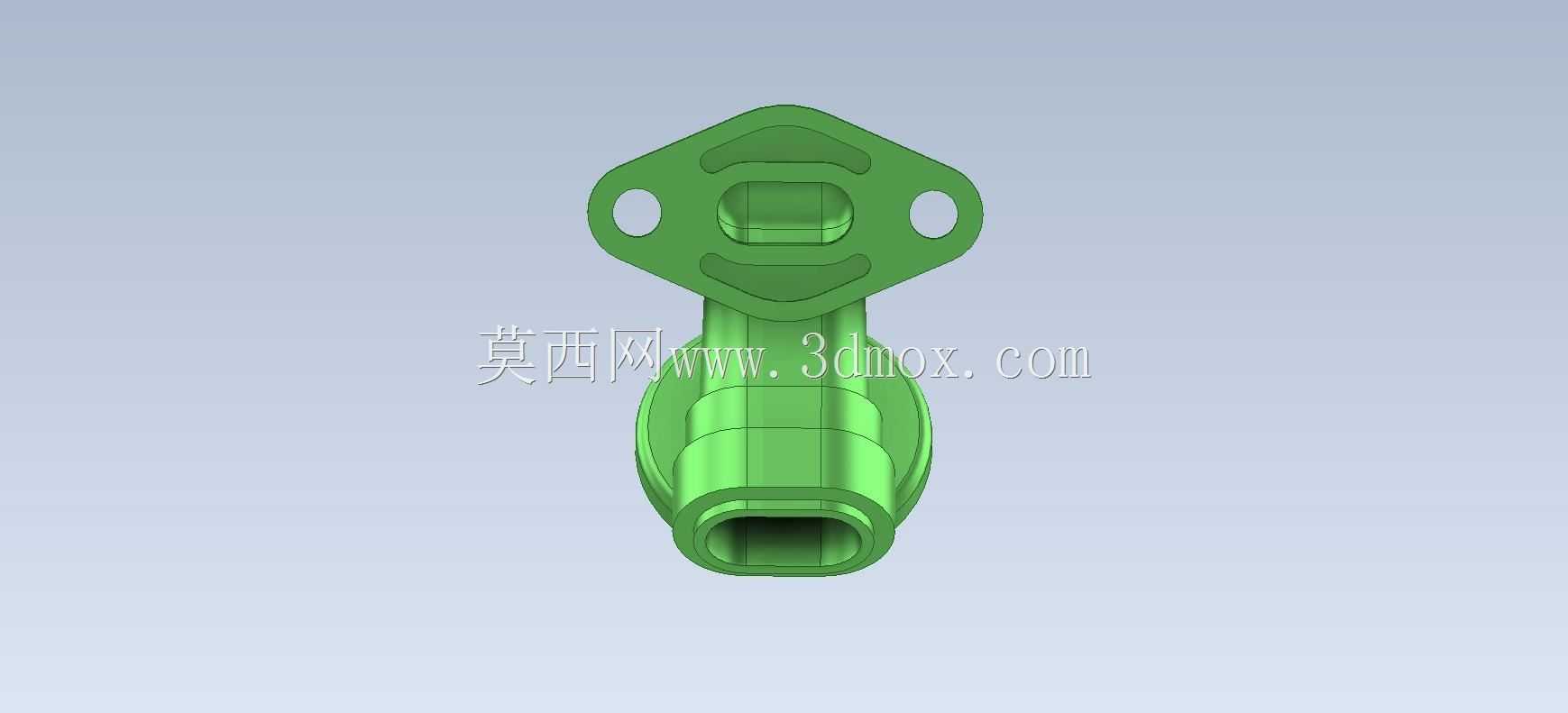

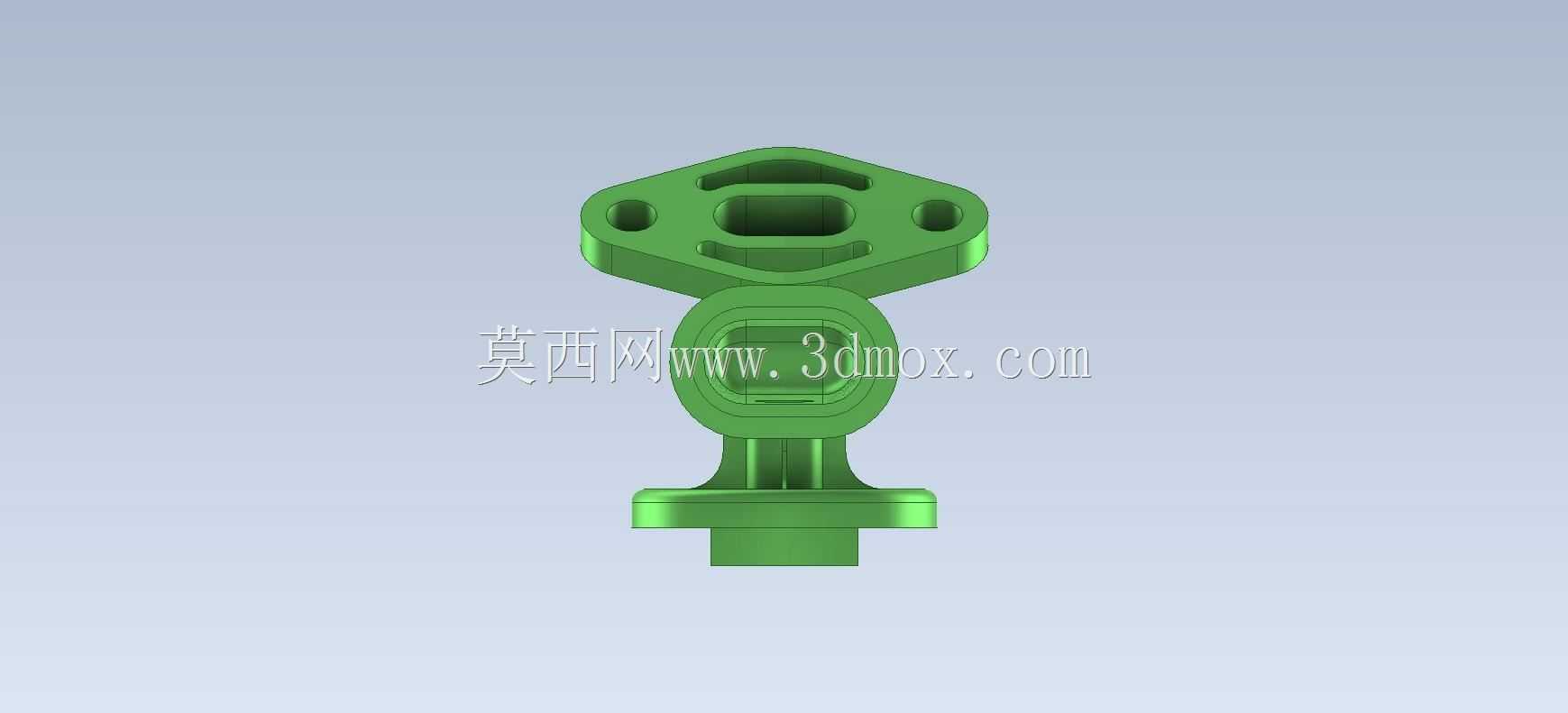

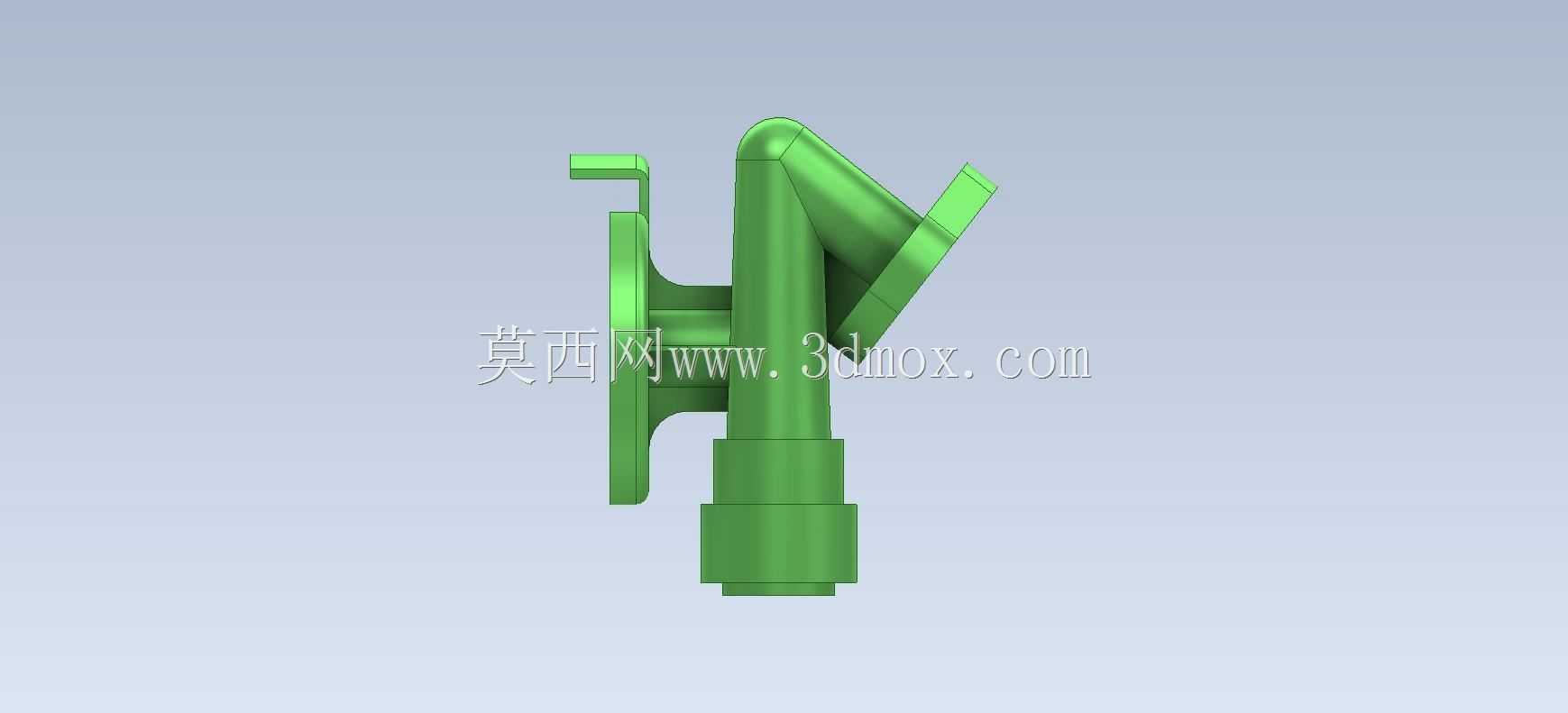

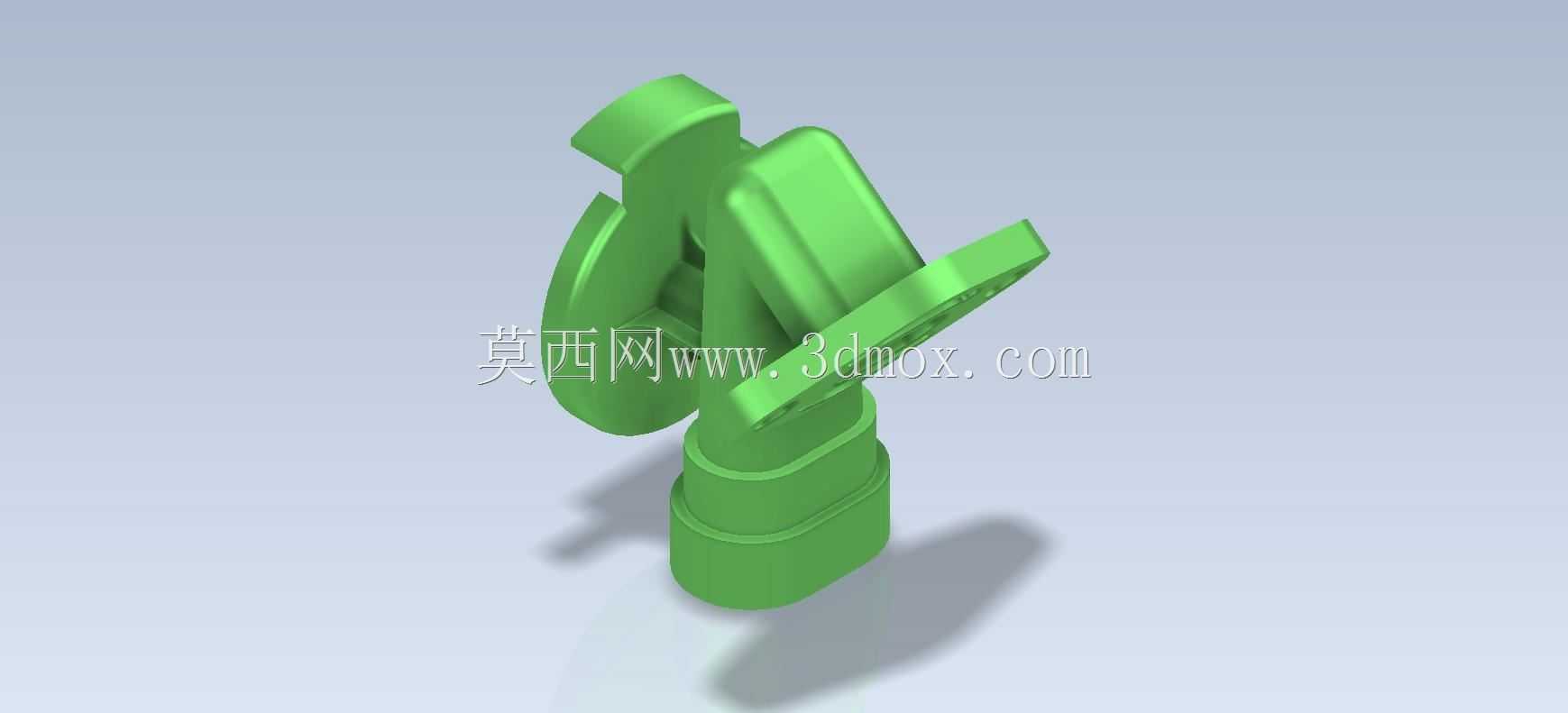

CATICS竞赛练习用异形连接支撑结构件

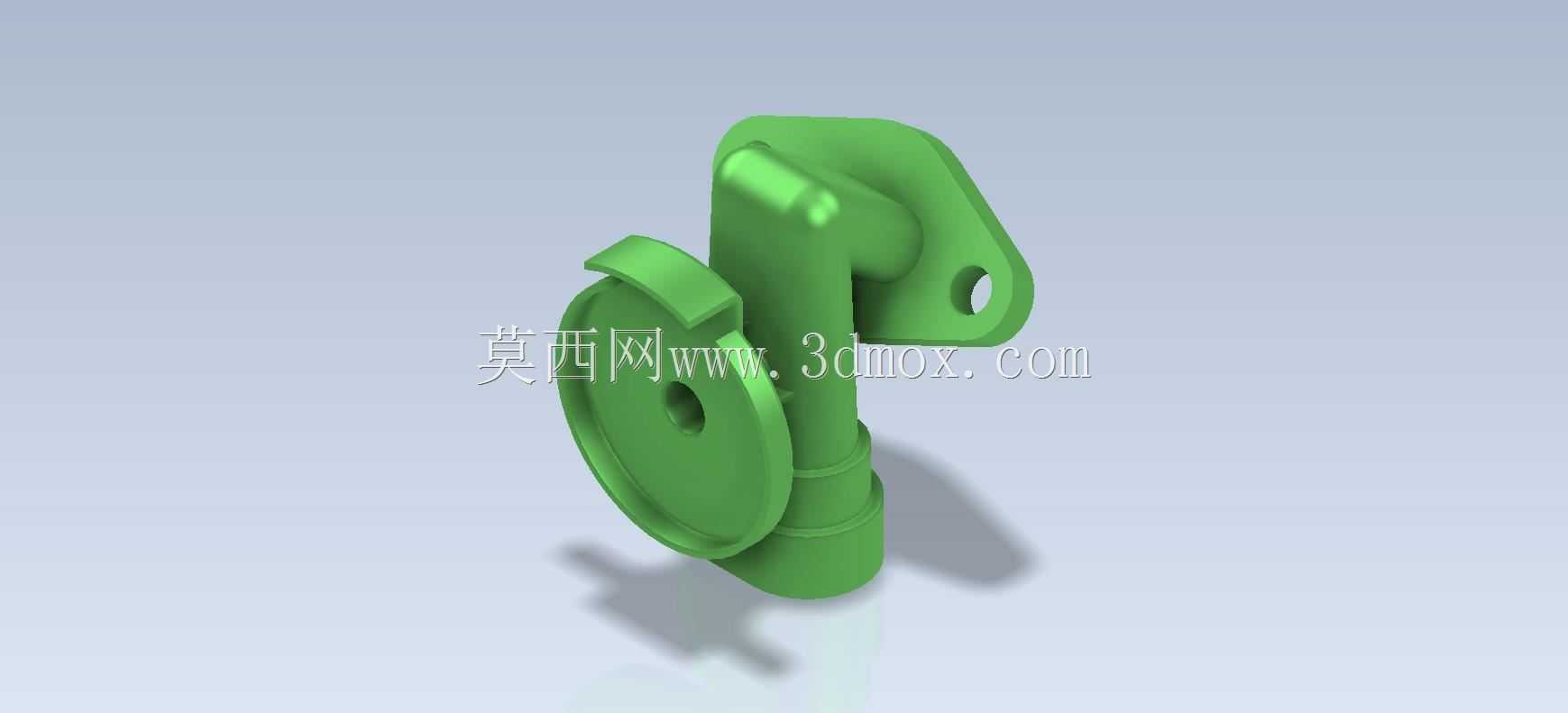

　　这款异形连接支撑结构件，是三维CAD技能竞赛训练中典型的综合构型练习载体，其构型逻辑完全贴合通用机械领域中小载荷支撑连接类零件的设计思路，没有冗余的装饰性结构，每一处几何特征都对应实际工况下的功能需求。从实际应用场景来看，这类带单侧安装耳、同轴变径柱体加端盖式限位结构的零件，常出现在小型轻工设备的传动侧支撑、自动化线体的气动元件安装支架、小型流体管路的阀组连接支撑位，既可以作为轴类零件的端部限位支撑座，也能通过侧耳的安装孔完成与设备机架面板的固定，同时端盖侧的通孔可穿装销轴、管路或者紧固件，实现相邻部件的铰接或者连通。

　　从结构功能拆分来看，零件主体的同轴变径柱段是核心承载区域，不同直径的柱段分别对应不同的配合需求：大直径柱段靠近端盖侧，主要承担径向载荷的分散传递，避免应力集中在安装接触面；小直径柱段延伸方向可插入对应设备的安装孔位，实现径向定位，减少装配时的调整工作量。侧置的带孔安装耳并非垂直于主体轴线布置，而是带有特定的倾斜角度，这个角度设计是为了适配设备内部非正交的安装空间，在紧凑的设备腔体内，不需要额外增加转接件就能完成固定，有效节省设备内部的排布空间，同时安装耳与主体柱段之间做了平滑的圆弧过渡，避免直角连接处的应力集中，在承受交变载荷时不会出现根部断裂的问题。端盖侧的圆形凸台结构，一方面是作为轴向限位的贴合面，装配时与对应安装面贴合后能控制零件的插入深度，保证装配尺寸的一致性，另一方面凸台中心的通孔可根据实际使用需求加工为光孔或者螺纹孔，既可以穿装锁紧螺钉实现零件的轴向固定，也可以作为润滑油路的通油孔，或者作为气动回路的通气孔使用，具备较强的功能拓展性。

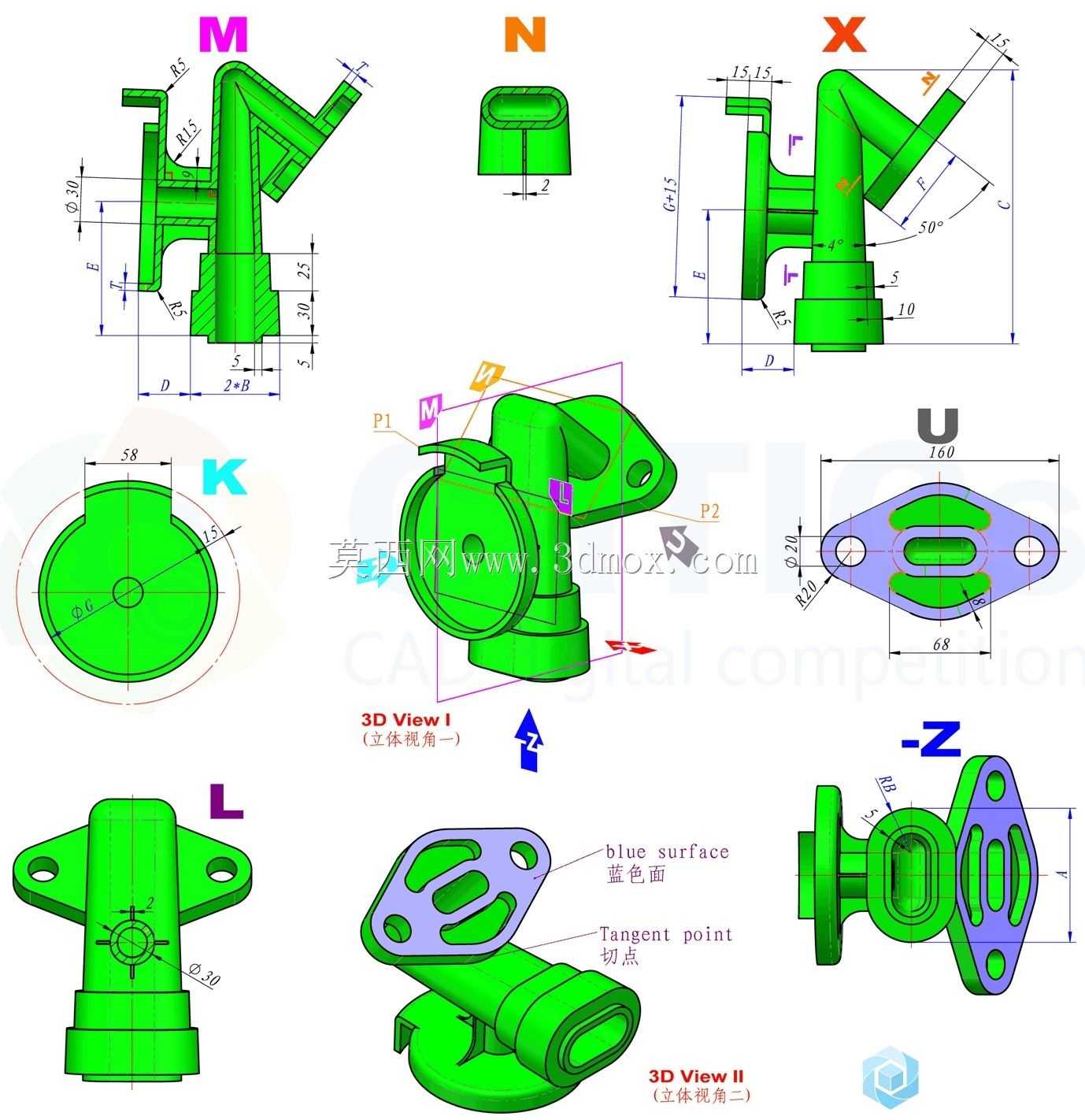

　　从设计思路层面拆解，这个零件的建模过程完全遵循机械结构设计的“基准先行、特征叠加”逻辑：首先确定主体的回转轴线作为主基准，依次绘制不同直径柱段的回转截面完成主体构型，之后以主体轴线为参考，确定侧安装耳的倾斜基准面，绘制安装耳的截面轮廓拉伸成型，同时处理安装耳与主体的过渡圆角，最后完成端盖凸台、安装孔、减重槽等细节特征的构建。整个建模过程需要重点关注各特征之间的尺寸约束关系，比如侧耳安装孔的中心到主体轴线的距离、端盖凸台的端面到安装耳贴合面的距离、各段柱体的直径差与过渡圆角的匹配关系，这些尺寸参数的设定都直接影响零件的装配适配性与结构强度。

　　从安装边界与尺寸约束来看，零件的最大外轮廓由端盖直径、侧耳的外伸长度、主体柱段的总长度共同决定，装配时需要预留的空间不仅要覆盖零件本身的实体轮廓，还要考虑安装操作时紧固件的扳手空间、相邻运动部件的安全间隙。侧耳上的安装孔中心距是核心安装尺寸，直接决定了零件能否顺利固定在预设的机架孔位上，端盖侧的端面平面度、主体柱段的同轴度都是需要控制的形位公差，若同轴度偏差过大，穿装在柱段内部的轴类零件会出现卡滞、磨损加剧的问题；若端面平面度不足，装配后会出现贴合不严、固定松动的情况。零件上的所有棱边都做了合理的倒角处理，既可以去除加工过程中产生的毛刺，避免装配时划伤操作人员，也能减少应力集中源，提升零件的疲劳强度。

　　在实际建模练习过程中，这类零件能帮助学习者快速掌握回转类特征与拉伸类特征的组合构建方法，理解倾斜基准面的创建逻辑，掌握工程化建模中圆角、倒角等工艺特征的添加原则，避免出现只追求外观形状、忽略工艺可行性的建模问题。完成建模后还可以通过软件的干涉检查、质量属性分析功能，验证零件的体积、重心位置是否符合设计预期，模拟装配过程检查是否存在尺寸干涉，这些练习内容都能直接对接实际工作中的结构设计流程，帮助学习者建立工程化的建模思维，而不是单纯的几何形状绘制。
