直径160毫米卫生棉条固定模组结构设计

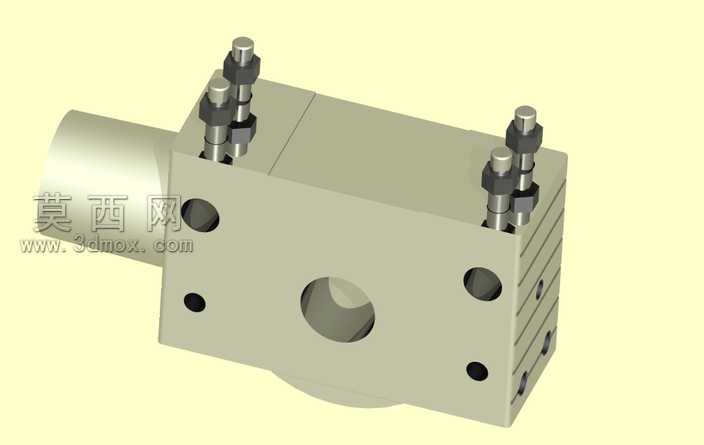

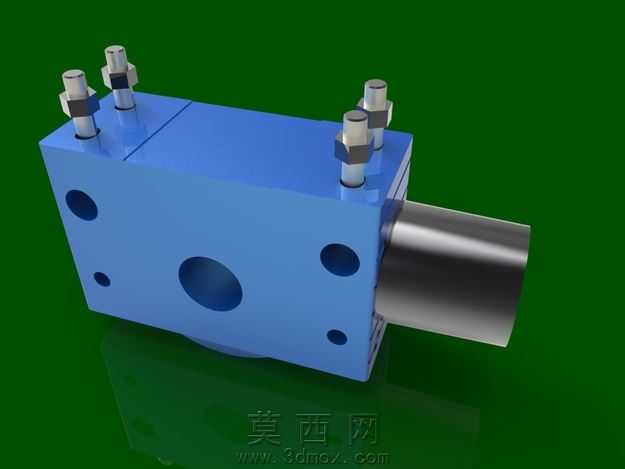

本作品采用三维参数化建模方式完成整体结构搭建，建模过程中优先遵循模块化设计思路，将整体结构拆分为动力接入段、主体阀块段、接口输出段三个独立模块分别建模后完成装配约束，确保各部件之间的同轴度、平行度公差符合工业装配要求。主体阀块部分采用实体拉伸结合切除特征完成基础外形构建，表面的圆形安装孔、流体通道孔均通过异形孔向导特征精准定位，孔位的中心距、孔径参数严格匹配对应管路的连接标准，避免后期装配出现干涉问题。前端动力接入的圆柱部件采用旋转凸台特征完成建模，表面做哑光金属质感材质赋予，模拟实际加工后的金属表面粗糙度效果，与主体阀块的连接部位做了台阶定位结构设计，保证动力传输过程中的同轴精度。顶部的四组管路接头采用标准件参数化调用后做适配性修改，接头的外螺纹、六角拧动部位均做了细节还原，材质赋予为亮面金属材质，与主体阀块的哑光金属材质形成视觉区分，便于后期渲染时突出结构层次。渲染阶段采用深蓝色纯色背景突出模型主体，打光采用三点布光方案，主光源从左上方45度角投射，勾勒出模型的外轮廓结构，辅光源从右侧补光消除暗部死黑，顶光补充照亮顶部接头细节，整体渲染效果清晰展现各部件的装配关系与结构特征。设计过程中充分考虑了部件的可装配性与可维护性，主体阀块侧面的观察孔采用透明玻璃材质赋予，可直观展示内部通道的走向，各连接部位的密封槽、固定螺栓孔均做了细节还原，确保模型不仅具备外观展示效果，也可用于后续的结构验证、装配模拟以及工程出图使用，整体结构紧凑，布局合理，适配卫生棉条生产线上的工位固定与介质输送需求。
