内燃机活塞结构三维建模练习作品

　　在往复式内燃机的核心运动组件里，活塞是直接参与燃烧能量转换的关键零件，这套建模作品完整还原了小型汽油机活塞的典型结构，可作为结构设计从业者入门内燃机零部件设计的参考练习素材。从实际应用场景来看，这类活塞普遍适配小排量单缸或多缸汽油机，常见于通用动力机械、小型摩托、园林作业设备的动力单元中，工作时需要在气缸套内做高频往复直线运动，承受燃烧室内爆发的高温高压燃气冲击，同时将燃气作用力通过活塞销传递给连杆，最终带动曲轴旋转输出动力。

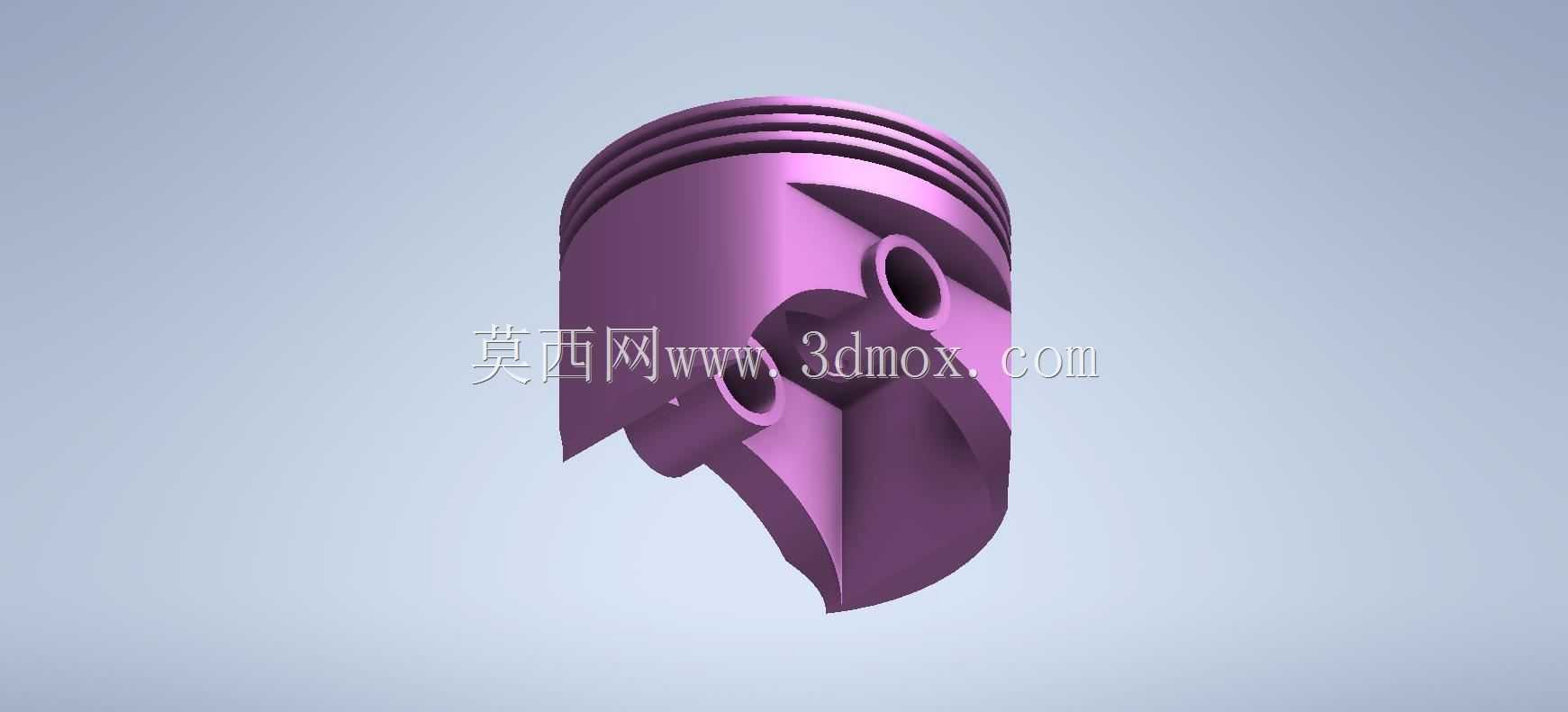

　　从功能特性层面拆解，模型顶部的多道环槽结构是核心功能区域，最靠近燃烧室的环槽用于安装气环，作用是密封燃烧室内的高压燃气，避免燃气下窜到曲轴箱造成功率损失，下方的环槽用于安装油环，负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳。活塞销座的凸台结构做了局部加厚处理，对应活塞销的安装位置，这个区域是活塞受力最集中的部位，工作时需要承受活塞销传递的交变冲击载荷，建模时特意还原了销座内侧的过渡圆角，避免应力集中造成的疲劳开裂。活塞裙部的异形型面设计也做了精准还原，实际生产中裙部会加工成微椭圆形态，冷态下与气缸壁保留合理配合间隙，热态膨胀后能保证裙部与缸壁均匀贴合，避免活塞卡滞在气缸内，同时裙部的型面还能在往复运动中起到导向作用，承受侧推力带来的摩擦载荷。

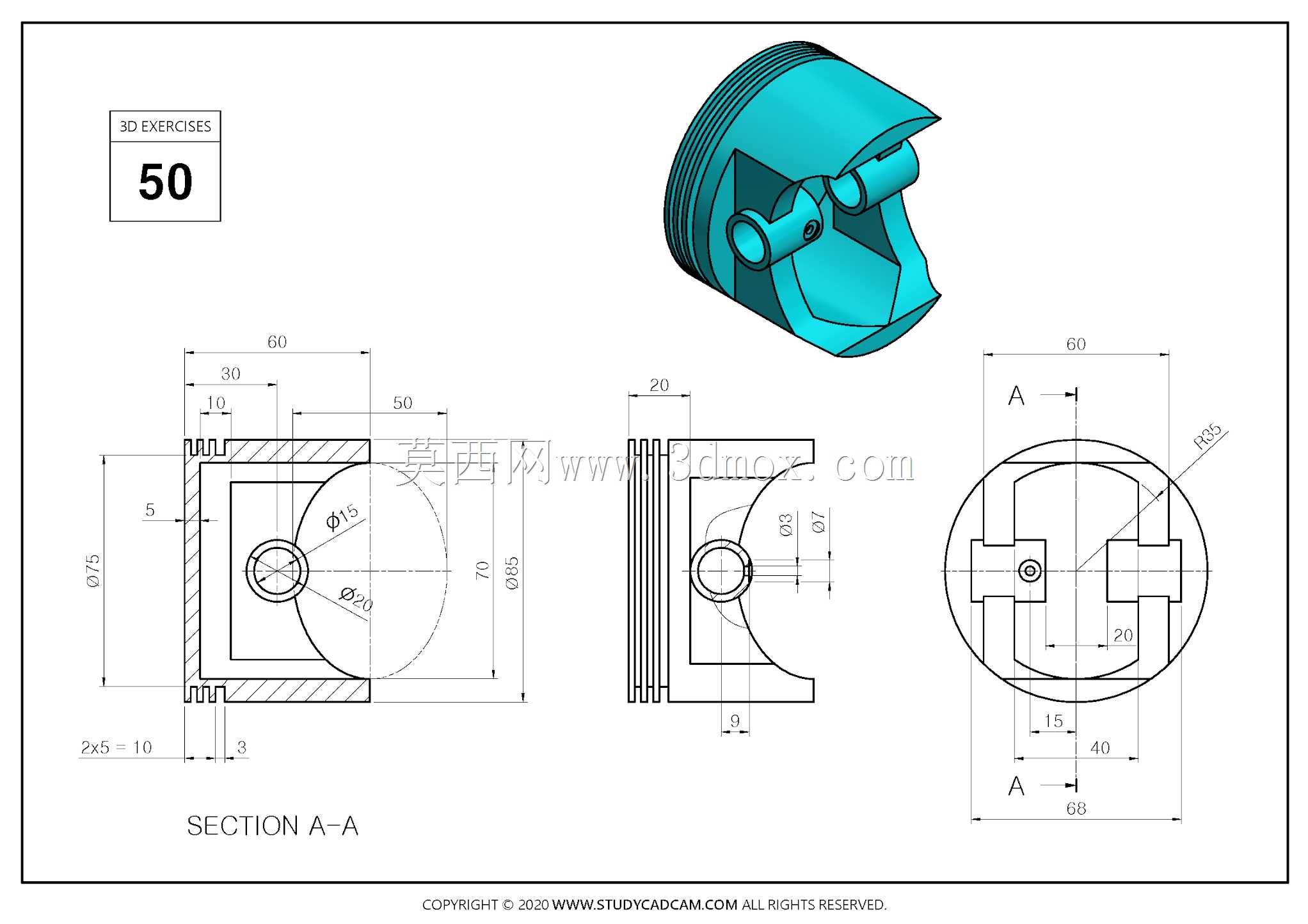

　　从设计思路来看，建模过程遵循了内燃机活塞的常规设计逻辑，首先确定活塞的总体直径参数，匹配对应排量的气缸内径，再根据燃烧室结构确定活塞顶部的型面，这套模型的活塞顶部为平顶设计，加工工艺简单，适合小排量通用动力机型的需求。环槽的宽度、深度尺寸按照常用的活塞环规格设定，环槽之间的环岸高度经过受力校核，保证能承受燃气压力的冲击不会断裂。活塞销孔的同轴度、销孔与活塞轴线的垂直度都在建模时做了约束，符合实际加工的形位公差要求，避免装配后活塞销卡滞造成偏磨。裙部的长度设计兼顾了导向稳定性和轻量化需求，过长的裙部会增加活塞整体重量，提升往复运动的惯性力，过短则会导致导向不足，运行中出现摆头敲缸的问题。

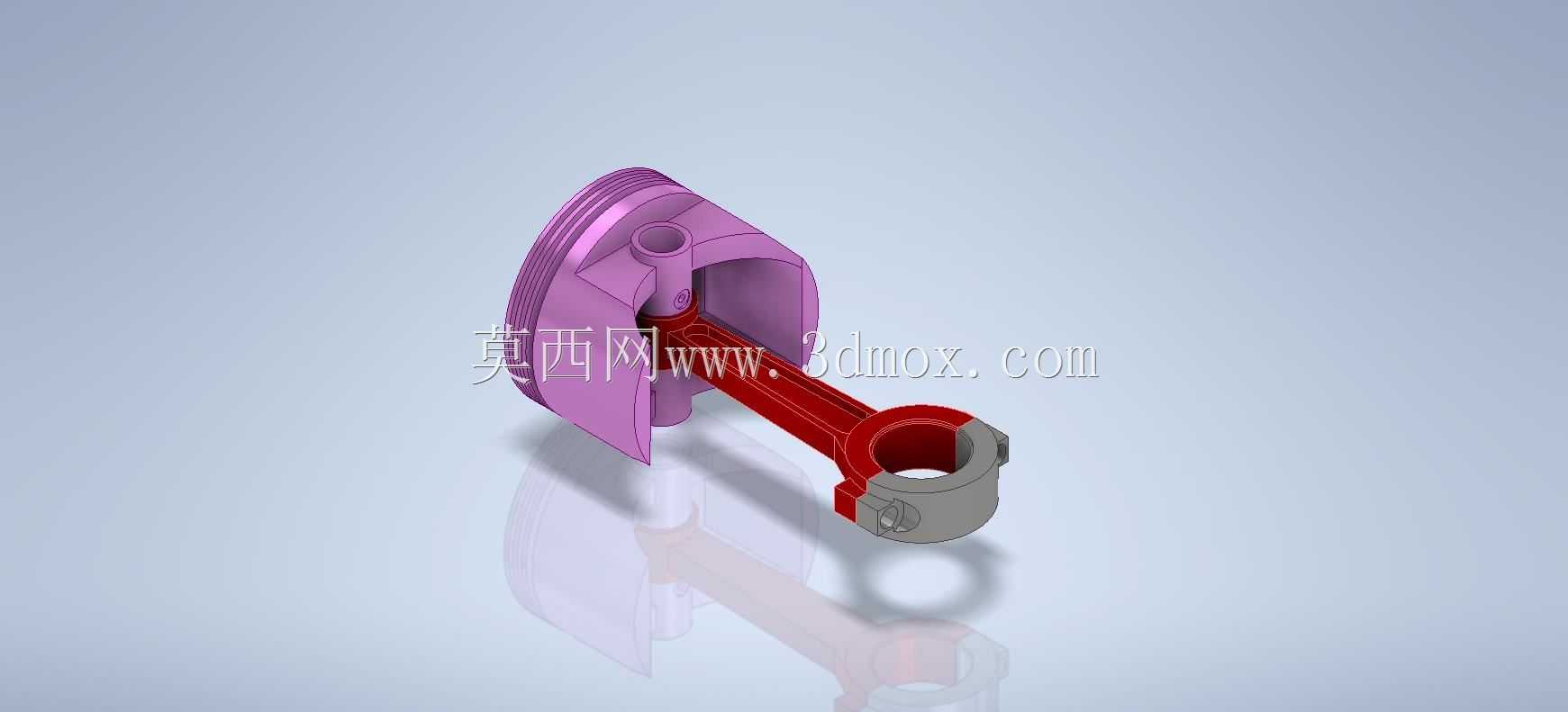

　　从安装边界来看，这套活塞模型的径向尺寸完全匹配对应规格的气缸套内径，装配时需要和活塞环、活塞销、卡簧配合安装，活塞销穿过销座和连杆小头孔后，两端用卡簧限位防止活塞销轴向窜动刮伤气缸壁。轴向尺寸上，活塞在上止点位置时，顶部与气缸盖之间保留规定的压缩余隙，保证燃烧室的压缩比符合设计要求，不会出现活塞顶碰气门或者气缸盖的问题。建模时还还原了活塞裙部的避位缺口，对应曲轴运转时连杆摆动的空间，避免活塞下行到下止点位置时，裙部与曲轴平衡块发生运动干涉。

　　对于三维建模初学者来说，练习这类零件的建模可以熟练掌握旋转凸台、拉伸切除、圆角、阵列等常用建模命令的使用，同时能理解机械零件设计中功能优先、兼顾工艺与装配的核心逻辑，避免只追求外形相似而忽略实际工程约束的问题。在建模过程中需要注意各结构之间的尺寸关联，比如环槽的位置要和活塞的行程、气环油环的功能匹配，销座的位置要和连杆小头的尺寸、摆动角度匹配，所有的倒角、圆角都要对应实际加工的工艺要求，不能随意添加无意义的工艺结构。
