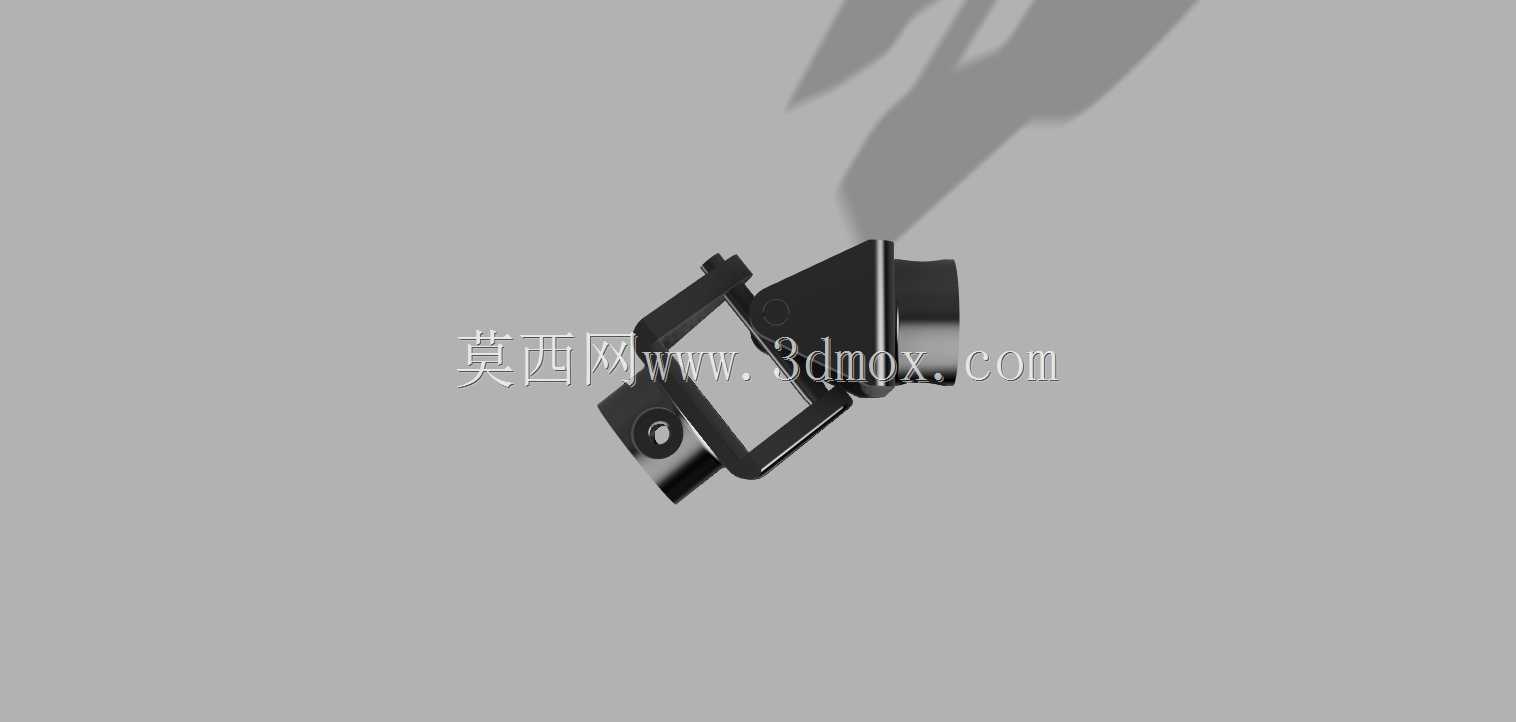

4毫米轴径小型万向传动连接结构

　　这类小轴径万向连接结构，常出现在精密小型设备的传动链路里，比如桌面级小型实验装置、微型航模传动系统、小型检测仪器的动力传递环节，用来解决两根轴线不共线、存在小角度偏斜的轴系动力传输问题，补偿安装过程中产生的轴系同轴度误差，抵消设备运行中因机架微变形、部件振动带来的轴线偏移，避免轴系因别劲出现卡滞、磨损加剧甚至断轴的问题。

　　从功能特性上看，该结构采用十字轴式万向传动的经典原理，通过十字销连接两个叉形接头，可实现两轴间最大15-20度的角向补偿，相比刚性联轴器，它不需要安装时严格保证两轴同轴度，对装配公差的容忍度更高，尤其适合空间紧凑、安装基准难以做到完全对齐的小型设备场景。针对4毫米的轴径设计，整体结构做了轻量化处理，叉体部分采用一体式铣削成型的结构，没有多余的拼接焊缝或者紧固件，减少了传动过程中的回程间隙，在正反转切换频繁的传动场景里，能降低传动冲击，提升动力传递的平顺性。

　　设计过程中，首先要明确安装边界：适配的轴径为4毫米，轴端连接采用顶丝锁紧的方式，对应的轴端需要加工出1毫米左右的平面，方便顶丝锁紧后防松，避免传动过程中接头与轴出现相对滑动。整体结构的最大回转直径控制在12毫米以内，安装时两轴的轴向预留间隙不需要过大，通常留0.2-0.5毫米的间隙即可，防止轴系热胀冷缩时顶死结构。叉体的铰接孔与十字销的配合采用小间隙配合，间隙量控制在0.01-0.02毫米，既保证铰接转动灵活，不会出现卡涩，又不会因为间隙过大导致传动精度下降，在需要传递小扭矩的场景下，能保证转角传递的误差控制在合理范围内。

　　实际选型使用时，需要注意这类小尺寸万向节的额定传递扭矩，通常适合0.5N·m以下的扭矩传输场景，不能用于大负载的动力传动，否则会出现十字销变形、叉体断裂的问题。日常使用中如果是高速传动场景，需要在铰接位置定期补充微量润滑脂，降低铰接副的磨损，延长结构使用寿命。在安装布局时，要注意如果单个万向节存在角度偏斜，输出轴的转速会存在周期性波动，若需要等速传动，可成对使用两个该规格万向节，通过中间轴连接，保证输入与输出端的转速同步，满足对传动匀速性有要求的设备使用需求。

　　结构的外形做了倒角处理，所有锐边都做了R0.3的圆角，避免安装调试过程中划伤操作人员，同时也减少了应力集中点，提升叉体的抗疲劳强度。十字销的两端采用铆接的方式固定在叉体的铰接孔内，不需要额外的卡簧或者挡圈，进一步压缩了结构的径向尺寸，适合安装空间极度紧凑的微型设备内部。在做三维建模时，所有配合面的公差都做了明确标注，铰接副的转动自由度做了合理约束，模拟实际传动过程时，可以清晰看到不同轴夹角下的运动状态，方便设计人员提前验证传动链路是否存在运动干涉，确认安装空间是否足够，避免实际加工装配后出现结构碰擦、无法转动的问题。
