滚筒式砂石清洗设备三维结构设计

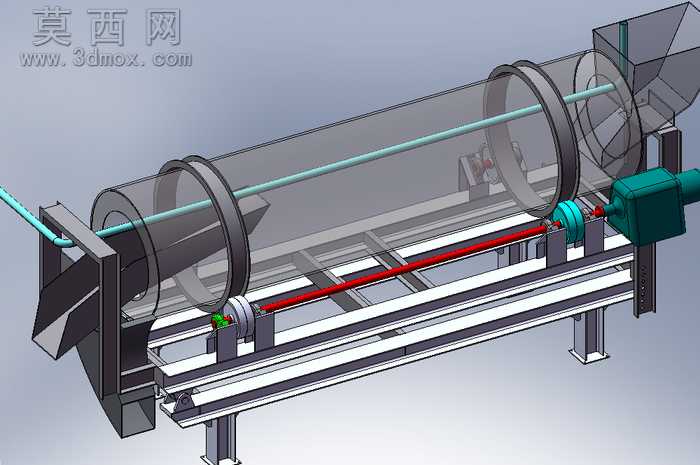

本作品为滚筒式砂石清洗设备的三维建模成果，建模过程依托三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各零部件的参数化建模，再按照实际装配约束完成整机组合，所有配合关系均贴合实际设备的运动逻辑，可直观呈现设备的运行状态。模型渲染阶段采用半透明材质处理滚筒筒体，既保留筒体的结构轮廓辨识度，又可清晰展示筒体内部的导料结构、中心喷水管路的排布方式，机架部分采用哑光金属材质还原型钢焊接机架的质感，传动部件采用区分度较高的配色，将驱动电机、托轮组件、传动长轴、挡轮结构分别赋予不同的材质色彩，便于快速识别各功能模块。从结构设计来看，整机采用卧式倾斜布置的滚筒作为核心工作部件，滚筒两端设置滚圈，由机架上的托轮组件实现滚动支撑，一侧设置挡轮结构限制滚筒轴向窜动，驱动端通过减速电机连接传动长轴，配合滚轮摩擦传动带动滚筒平稳转动；进料端设置斜向导料槽，可顺畅将待清洗砂石导入滚筒内部，中心布置的喷水管路沿滚筒轴向延伸，管壁开设多组喷水孔，可在滚筒转动过程中对翻滚的砂石进行持续喷淋冲洗，滚筒筒体设置筛孔结构，冲洗产生的泥水与细粒杂质可透过筛孔排出，清洗完成的洁净砂石沿滚筒倾斜方向从出料端排出。设计过程中充分考虑设备的运行稳定性，机架采用型钢焊接框架结构，底部设置可调支脚便于安装找平，各转动部件均预留轴承安装位，传动路径布置紧凑合理，避免出现运动干涉，整体结构兼顾清洗效率与运行可靠性，可直观展现滚筒洗石设备的工作原理与结构组成，为同类砂石清洗设备的结构优化、教学演示提供直观的三维参考。
