矿山选矿用浮选槽结构三维设计

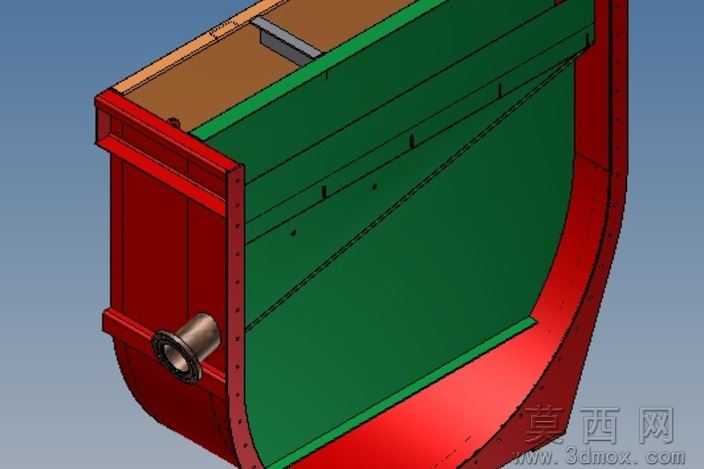

本作品为矿山选矿工艺所用浮选槽的三维结构设计，依托三维建模软件完成全参数化实体构建，完整还原了浮选槽的核心功能结构与装配关系。建模过程中首先依据矿物浮选作业的工艺需求确定槽体容积、进料口径、槽体倾角等核心参数，采用自顶向下的设计思路先搭建整体装配骨架，再逐一对各组成部件进行精细化建模。槽体主体采用厚壁焊接钢结构设计，外侧红色部件为槽体加强外壳，建模时通过拉伸、抽壳、阵列等特征命令构建出带法兰连接边的弧形槽底结构，法兰边上的安装孔采用线性阵列配合孔特征完成，精准还原了现场安装的螺栓连接点位；槽体内侧绿色部分为耐磨衬板结构，建模时单独构建衬板零件，通过贴合装配约束与槽体内壁完全匹配，衬板表面的固定点位采用等距阵列排布，还原了衬板可更换的实际结构设计。槽体端部的进料接口采用旋转凸台特征构建，接口处的法兰盘与密封槽结构完整呈现，还原了矿浆进料的管路连接结构；槽体内部的横向隔板、斜向稳流板结构均按照浮选流场需求设计角度与安装位置，建模时通过基准面定位、拉伸切除等命令完成板件的结构构建，确保各板件之间的装配间隙符合实际生产的安装公差要求。渲染阶段为不同部件赋予对应材质：槽体外壁采用红色防锈漆金属材质，调整材质粗糙度模拟工业漆面的哑光质感；内侧衬板采用绿色耐磨高分子材质，添加轻微的表面颗粒感模拟耐磨衬板的使用质感；进料接口采用铸钢金属材质，调整金属反射参数还原机加工接口的金属光泽。整体模型装配关系完整，无干涉错面问题，各部件的结构细节均围绕浮选作业的矿浆搅拌、气泡分选、矿浆流通等核心功能设计，可直接用于选矿设备的结构展示、工艺教学以及后续的工程图导出生产参考，完整呈现了工业浮选槽从参数确定到结构落地的全流程设计逻辑，清晰展现了选矿设备兼顾结构强度、耐磨性能与流场需求的设计要点。
