钛合金材质航空发动机轻量化支架结构设计

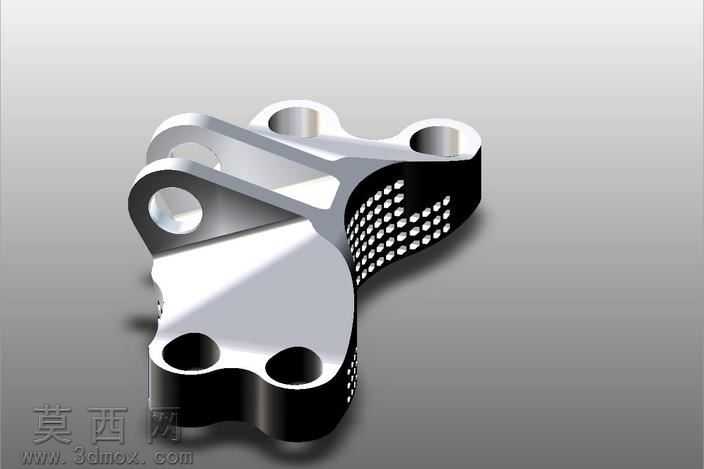

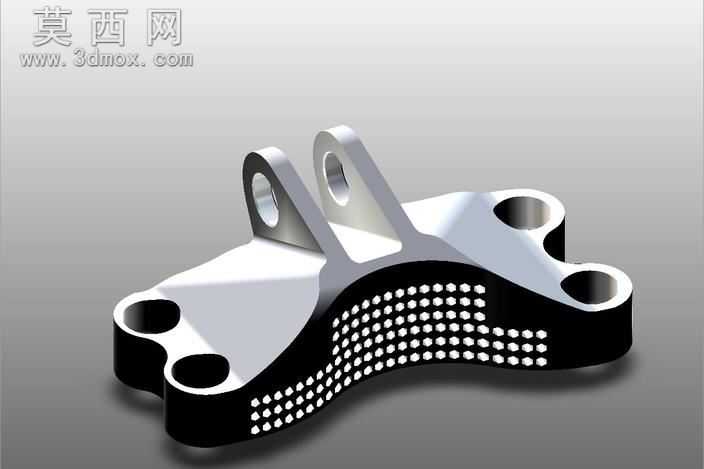

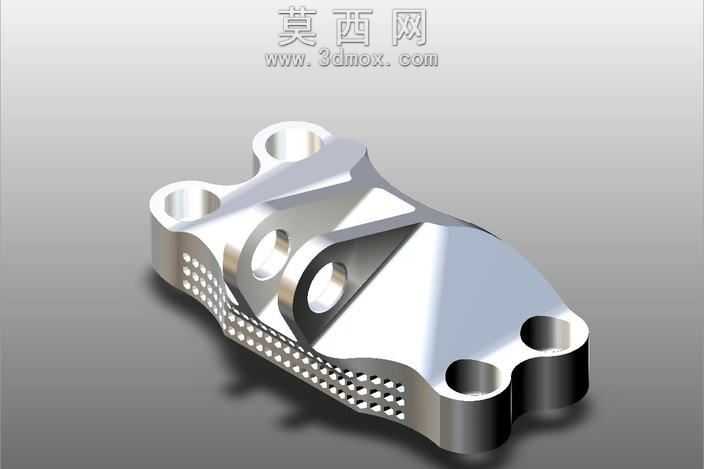

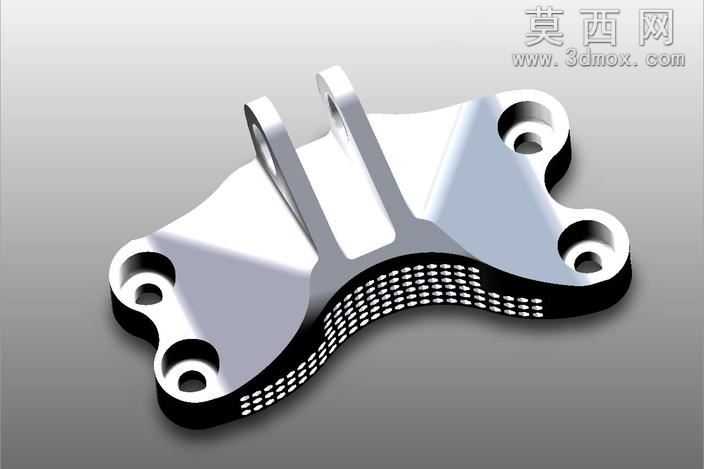

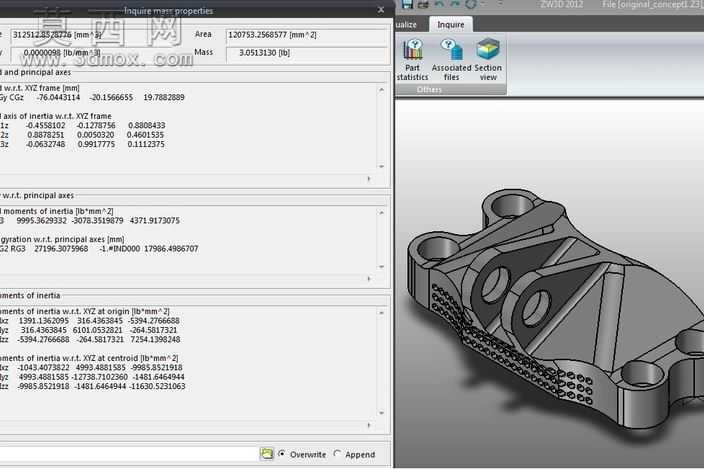

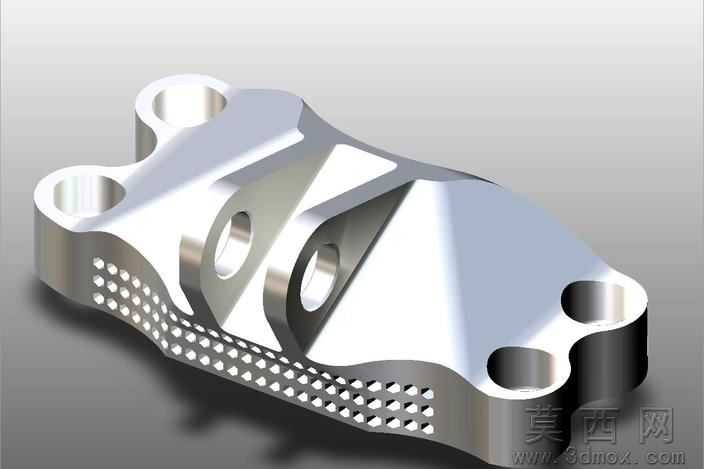

本作品为航空发动机配套的安装支架三维设计方案，建模阶段围绕航空构件高可靠性、轻量化的核心需求展开，首先基于发动机安装点位的空间约束完成基准坐标系搭建，精准匹配发动机与机身连接的安装孔位坐标，确保各安装面的平面度、孔位同轴度符合航空装配公差要求。建模过程中采用实体建模与拓扑优化结合的设计思路，主体承力区域保留连续的实体传力路径，在非承力的侧部区域设计渐变式蜂窝镂空结构，在不削弱整体结构强度的前提下最大化去除冗余材料，实现结构减重目标。材质选用航空领域常用的钛-6Al-4V合金，渲染阶段还原钛合金经精密机加后的金属质感，对安装孔的倒角、棱边的加工圆角做精细化处理，金属表面设置细微的机加工纹理与环境反射效果，真实呈现航空精密构件的加工质感。结构设计上，四个主安装孔采用加厚凸台结构强化局部承压能力，凸台之间通过渐变式加强筋连接形成连续传力骨架，侧部镂空区域的蜂窝单元尺寸从承力区向非承力区逐步增大，兼顾减重效果与结构抗疲劳性能，原始设计重量为4.5232磅，经拓扑优化减重后重量降至3.0513磅，减重幅度接近三成，可有效降低发动机整体自重，提升航空装备的载荷效率。设计过程中反复校核各连接部位的应力分布，对应力集中区域做圆弧过渡处理，避免长期受振动载荷出现疲劳失效，镂空结构的边缘均做钝化处理，消除加工应力集中点，整体结构既满足航空发动机安装的强度、刚度要求，又通过精细化的结构优化实现了极致轻量化，适配航空领域对构件重量与性能的严苛要求。
