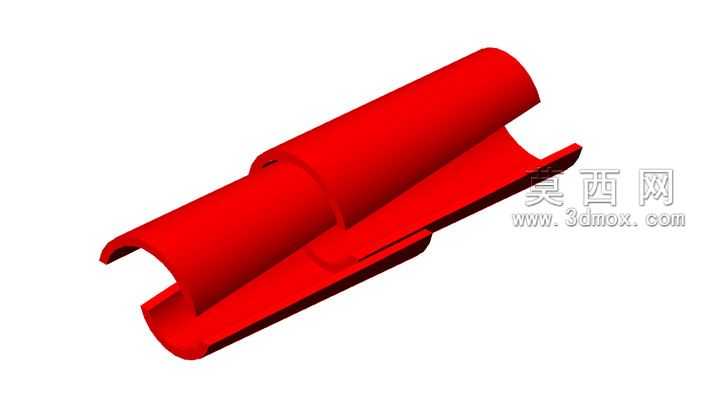

哈斯系列红色卡扣式管状连接构件

本次建模的是一款哈斯系列卡扣式管状连接构件，建模过程首先从构件的核心功能结构出发，先绘制主体圆柱段的截面轮廓，通过拉伸命令生成基础的管状基体，再针对下部的卡扣抱合结构进行单独草绘，精准勾勒出两侧半开放卡爪的弧形轮廓与端部的导向倒角，通过拉伸切除与加厚命令调整卡爪的壁厚，保证卡爪既具备足够的抱紧力，又预留了装配时的弹性形变空间。建模过程中重点处理了主体圆柱与下部卡扣结构的过渡衔接区域，通过圆角命令优化衔接处的应力集中结构，避免直角过渡带来的结构强度缺陷，同时对构件整体的壁厚进行统一参数化设置，保证各个部位的壁厚均匀一致，符合注塑成型或者金属冲压成型的工艺要求。材质渲染阶段选用了饱和度较高的正红色哑光塑料材质，调整材质的粗糙度与反光参数，模拟工业常用的改性工程塑料质感，同时添加了柔和的环境光与定向补光，突出构件的曲面轮廓与结构层次，让卡爪的弧形结构、主体圆柱的台阶过渡都能清晰呈现。设计思路上，这款构件主要用于管状杆件的快速卡接装配，无需额外紧固件即可实现两根平行或者垂直管件的快速连接，上部的完整圆柱段用于套接固定主杆件，下部的两个对称半开放卡爪可以快速卡入配套的副杆件，端部的外翻导向结构能够降低装配时的对位难度，提升装配效率，整体结构紧凑，没有多余的冗余设计，所有的曲面与棱边都做了圆角处理，避免装配过程中划伤操作人员或者配套管件表面。建模全程采用参数化草图驱动，所有的尺寸都可以通过修改草图参数快速调整，能够适配不同直径的管件连接需求，后续如果需要调整卡爪的抱紧力度，只需要修改卡爪的壁厚或者开口角度参数即可快速完成模型迭代，无需重新绘制整体结构。
