1/2规格内螺纹塑料管路接头三维建模作品

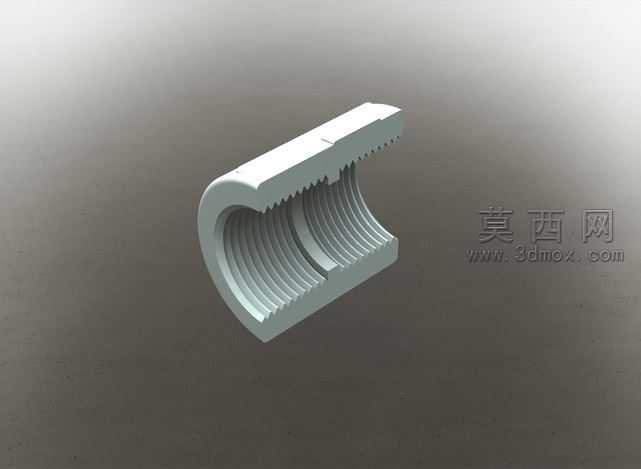

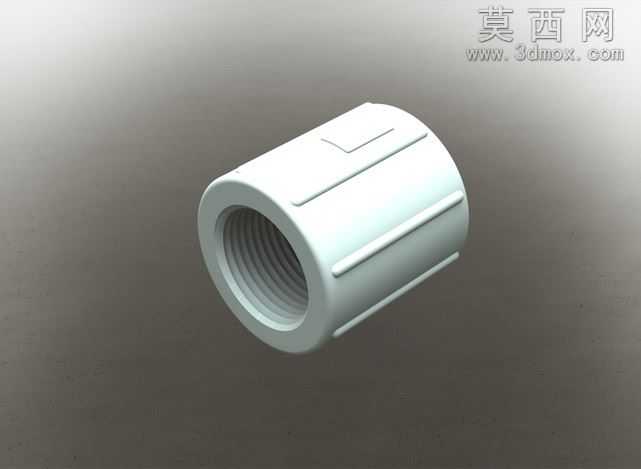

本作品为1/2规格内螺纹塑料管路接头的三维建模成果，建模阶段以民用给排水管路系统的实际连接需求为核心设计依据，首先通过参数化草图绘制接头的轴向截面轮廓，精准标定内螺纹的公称直径、螺距、牙型角度等核心参数，同时匹配民用管路系统通用的1/2英寸管路适配标准，确保接头可与同规格外螺纹管路配件实现无偏差配合。建模过程中采用回转特征生成接头的主体筒状结构，针对外表面的防滑凸筋结构，先绘制单条凸筋的拉伸截面，通过圆周阵列命令均匀排布六条凸筋，保证凸筋的凸起高度、棱边倒角完全一致，既满足手动旋拧时的防滑受力需求，又兼顾外观的规整性。内螺纹部分采用螺旋线配合牙型截面扫描切除的方式生成，严格遵循管螺纹的密封牙型规范，对螺纹首尾端添加收尾过渡结构，避免实际加工或装配时出现螺纹错扣、密封失效的问题。材质与渲染阶段，选用民用给排水领域常用的PPR塑料材质参数，调整材质的漫反射、粗糙度、环境光遮蔽参数，还原硬质塑料的哑光质感，同时对接头端面、内螺纹牙顶等易产生加工毛刺的位置添加微小倒角特征，让模型更贴近实际注塑生产的成品效果。结构设计上，接头整体为等径直筒结构，两端内螺纹规格完全一致，可实现两根同规格外螺纹管路的对接连通，外壁的防滑凸筋深度经过反复调整，既保证手动旋拧时的摩擦力足够，又不会因凸筋过深导致注塑生产时出现脱模困难、应力集中的问题。渲染阶段采用柔和的影棚布光方案，主光源从侧上方45度照射，突出接头外表面凸筋的立体感与内螺纹的结构层次，辅助光源补全暗部细节，避免螺纹内部出现死黑区域，同时添加轻微的环境反射效果，让塑料材质的质感表现更加真实自然。整个建模过程严格遵循管路配件的行业尺寸规范，所有特征参数均可直接对接注塑模具的设计生产，模型结构无破面、无冗余特征，可直接用于装配验证、产品展示、工程出图等多种场景。
