双轴拖车扭力轴悬挂结构设计

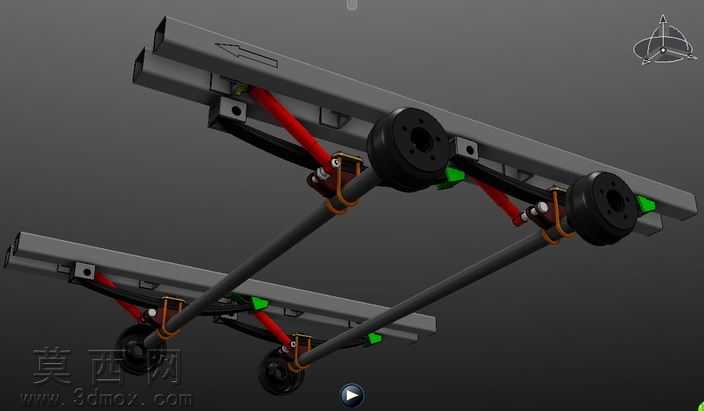

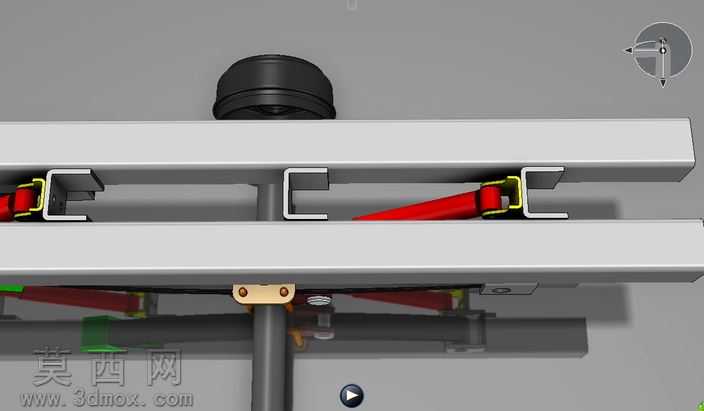

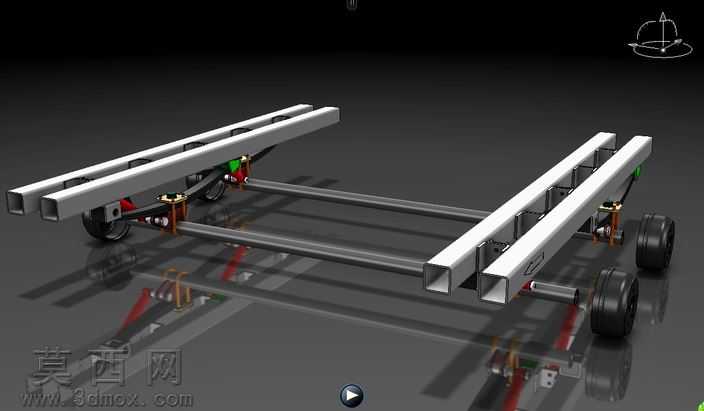

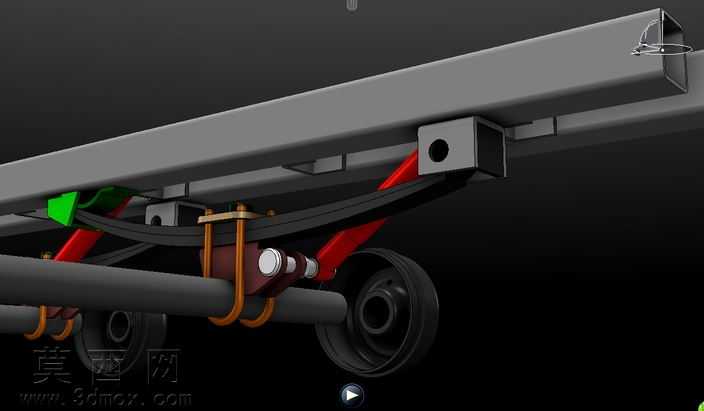

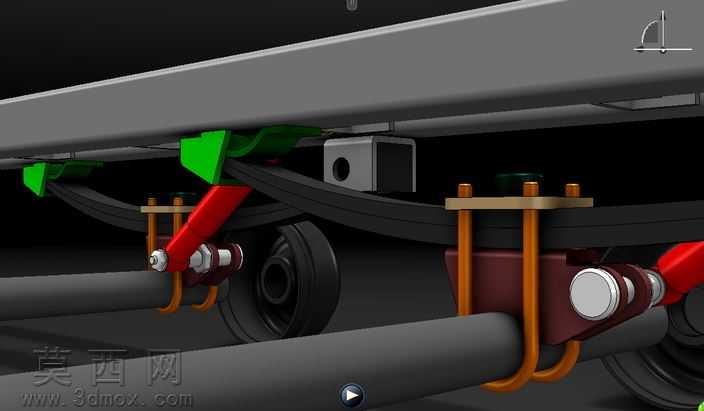

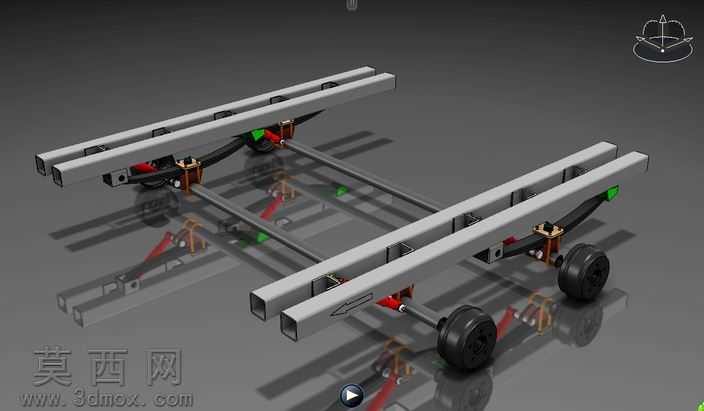

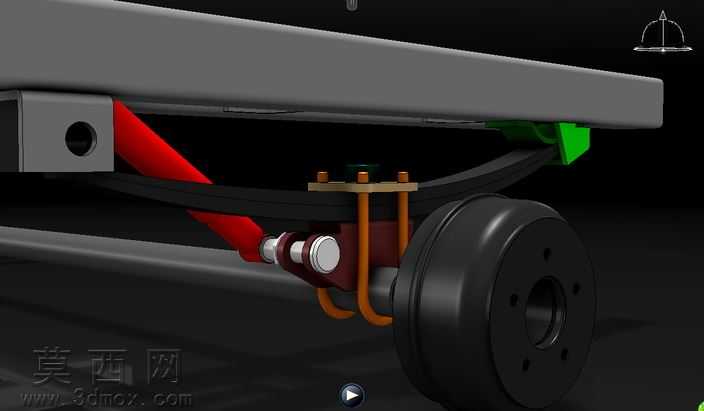

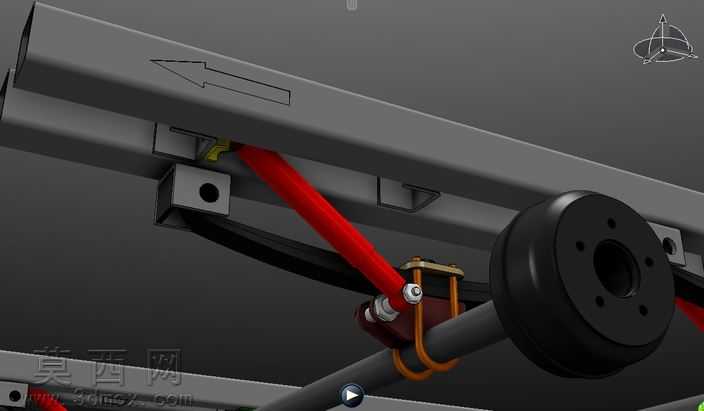

本作品为双轴拖车扭力轴悬挂系统的三维建模设计，建模过程严格遵循机械设计尺寸规范，以毫米为统一单位完成全结构1:1比例搭建。建模阶段首先完成主体承载框架的构建，采用双正方形截面80×80×5规格的型材作为主纵梁，通过横向连接梁形成稳定的底盘承载基底，所有型材的拼接位置严格按照焊接工艺要求预留贴合面，还原实际生产中的焊接装配逻辑。悬挂部分采用对称式布局设计，在每根车桥对应位置配置U型安装支架，支架与主纵梁采用焊接固定结构，建模时还原了支架的折弯角度与安装孔位精度，确保板簧组件的安装定位准确。板簧部分采用多片式钢板弹簧结构，建模时还原了每片弹簧的弧度变化与叠放顺序，弹簧两端的固定销轴、垫圈、锁紧螺母等标准件均按照通用机械标准完成参数化建模，保证装配关系符合实际机械连接逻辑。减震组件采用对称布置的减震器结构，建模时还原了减震器的筒身、活塞杆、上下安装吊耳的结构细节，减震器上端与车架支架铰接、下端与车桥支架铰接的活动连接关系通过装配约束完整还原，可直观展示悬挂工作时的摆动行程。车桥部分采用实心扭力轴结构，适配最大700毫米的轴长需求，轴端与轮毂的连接法兰、轮毂的轮辐造型、轮胎的橡胶纹理均通过材质与纹理映射完成真实感渲染，金属部件统一赋予哑光钢材材质，橡胶轮胎赋予深色耐磨橡胶材质，减震器筒身赋予亮面金属材质，不同材质的粗糙度、反光度参数经过反复调试，渲染输出的效果图可清晰区分各部件的材质属性。设计过程中针对非同轴弹簧布置的适配性做了结构优化，在保证悬挂承载能力的前提下预留了改装调整空间，减震器既可以采用固定安装形式，也可通过调整托架倾杆角度适配不同载荷的减震需求，整套模型的装配逻辑完整，各部件无干涉问题，可直接用于拖车底盘的结构参考、教学演示或改装方案验证。
