香蕉型散装水泥运输半挂车三维设计

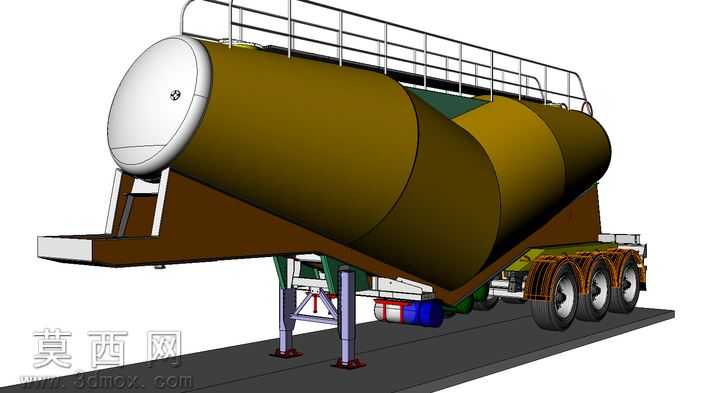

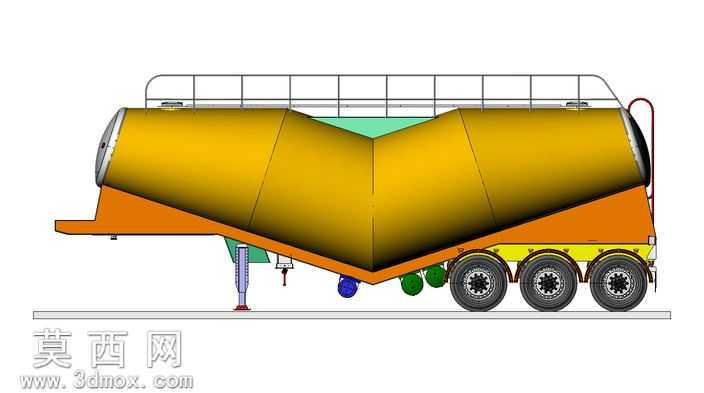

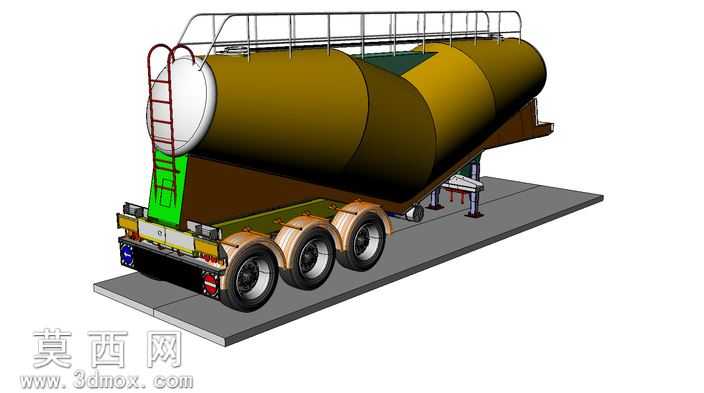

本作品为香蕉型水泥运输半挂车的三维建模设计，整体采用V型弯折的香蕉式罐体结构，区别于传统直筒卧式水泥罐车，该结构能够在卸料过程中让罐内水泥粉料依靠自重向罐体中部最低点汇集，有效降低残余卸料率，提升散装水泥的运输装卸效率。建模过程中首先完成整车底盘承载框架的搭建，采用高强度钢制纵梁横梁结构匹配三轴重载行走系统，对每一组车桥、轮毂、轮胎、悬挂支撑组件都进行了等比例还原，轮胎表面的胎纹、轮毂螺栓细节、轮边防尘结构都做了精细化建模处理，同时还原了挂车前部的可伸缩支腿结构，支腿的调节螺杆、支撑底座都做了结构复刻，满足挂车脱离牵引车时的静态支撑需求。罐体部分是本次建模的核心，采用多段曲面拼接成型的方式构建出中间下凹、两端上扬的香蕉形态，罐体外部的加强筋环、顶部安全防护走台、侧边爬梯、端部封头等结构都逐一还原，罐体下部的出料管路、气室接口、卸料蝶阀等配套组件也按照实际布局完成建模，匹配不同功能部件的材质属性：罐体主体采用亮黄色金属漆材质，模拟专用运输车辆的工程黄涂装，底盘框架采用橙色防锈漆材质，轮胎采用黑色橡胶材质，金属管路采用镀锌银灰色材质，爬梯与顶部护栏采用哑光金属材质，通过材质区分清晰呈现不同部件的功能属性。建模过程中严格参考实际散装水泥半挂车的尺寸比例，确保各部件的装配关系准确，行走系统的轮距、轴距符合重载半挂车的设计规范，罐体的容积、倾斜角度满足水泥粉料流化卸料的设计要求，顶部走台的护栏高度、爬梯的踏步间距都符合专用车辆的安全设计标准，整体模型结构完整，部件层级清晰，可用于专用车辆结构教学、运输装备方案展示、改装设计参考等场景，完整还原了香蕉型水泥半挂车的结构特点与设计优势。
