贴片式双轴加速度计电子元件三维建模

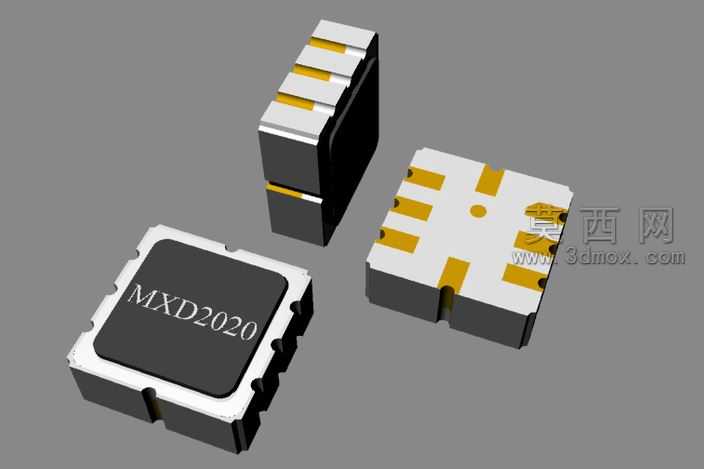

本次三维建模围绕贴片式双轴数字输出加速度计展开，首先针对该IC贴片类电子元件的真实封装形态进行结构拆解，建模前期先梳理元件的三类典型外观形态：带丝印标识的塑封顶面款、带金属焊盘的底面款、侧视堆叠结构款，确保建模还原的准确性。建模过程中采用实体拉伸与切除结合的方式构建主体塑封基座，先绘制方形基座的二维草图，标注对应封装尺寸的倒角与侧边缺口特征，通过拉伸生成黑色塑封主体部分，再针对顶面的丝印区域单独创建凸起平面，赋予哑光黑塑封材质，丝印文字采用浮雕贴合方式制作，还原MXD2020标识的印刷质感。针对元件的金属引脚与焊盘部分，单独创建金属材质特征，先绘制焊盘的矩形草图，拉伸生成薄金属片结构，针对焊盘表面的镀金层效果，调整材质的金属度与粗糙度参数，模拟真实电子元件焊盘的亮面金属质感，同时还原侧边引脚的分层结构，呈现塑封层与金属引脚的堆叠层次。渲染阶段采用柔和的工作室布光方案，主光源从斜上方45度投射，突出元件顶面的丝印细节与塑封材质的哑光质感，辅助光源从侧方补光，勾勒金属焊盘的轮廓反光，避免暗部细节丢失，背景采用中性灰色调，让元件的结构特征更清晰呈现。设计思路上重点还原贴片元件的工业封装细节，包括塑封外壳的边角微倒角、焊盘的排布位置、侧边的定位缺口特征，确保模型可用于电子装配仿真、PCB布局演示、产品宣传效果图制作等场景，建模过程中严格控制曲面的平滑度，避免出现破面与棱角失真问题，金属部分与塑封部分的材质做明确区分，让不同结构部件的视觉辨识度更高，同时还原了元件不同角度的展示形态，方便使用者从顶面、底面、侧面全方位观察该加速度计的封装结构，为电子类产品的结构设计、装配验证提供精准的三维模型参考。
