手动杠杆式小型冲压工装结构设计

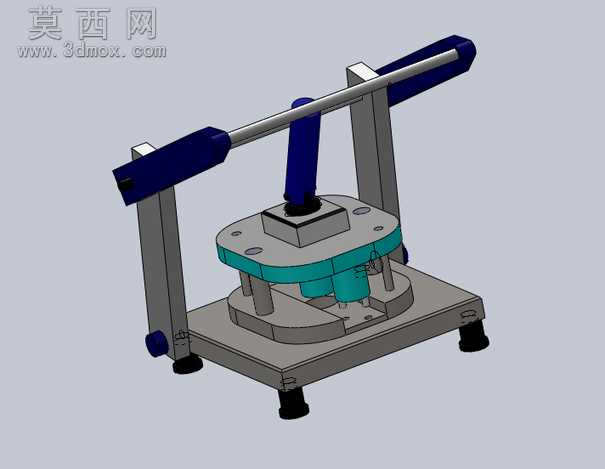

本作品为手动杠杆驱动的小型冲压工装三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工的装配公差要求，对每一处配合面都做了贴合约束，确保模型可直接用于工程出图与实物加工参考。渲染阶段采用哑光金属材质模拟机架与底座的铸铁质感，手柄部位使用深蓝色磨砂塑料材质还原防滑握把的视觉效果，冲压工作区域的模座部分采用青蓝色金属漆材质区分功能模块，底部四个减震脚垫使用黑色橡胶材质，通过不同材质的粗糙度、反光度参数调整，让整体渲染效果层次分明，清晰区分各个功能部件。结构设计上采用双立柱导向配合杠杆增力机构，长手柄通过杠杆原理放大手动施加的下压力，中部设置垂直导向的压杆组件，确保冲压行程的垂直精度，避免压合过程中出现偏载问题；下模座设置多组定位安装孔，可根据不同冲压需求更换对应模具，底座预留工装固定孔位，可将整个装置锁紧在工作台面，提升作业稳定性；手柄末端设置限位缓冲结构，避免压合行程超程损坏模具，整体结构无复杂气动、电动元件，纯机械结构可靠性高，适合小批量五金件冲裁、压装、铆接等轻负荷冲压作业。设计思路围绕低成本、易操作、小空间适用的手动加工需求展开，摒弃了传统大型冲压设备的复杂动力结构，采用成熟的杠杆增力原理搭配精密导向结构，在保证足够压合力的前提下缩小设备体积，降低制造成本，同时兼顾操作安全性，开放式的作业区域方便取放工件，双立柱的导向结构保证了冲压位置的重复精度，适合小型加工车间、维修工位、教学实训场景使用，建模过程中对所有活动部件都做了运动干涉检查，确保手柄下压、压杆升降的全行程无部件碰撞，各连接部位的紧固件都按标准件库调用，符合通用五金配件的选型规范，可直接生成BOM表用于实物制作。
