线材送料校直切割一体机三维结构设计

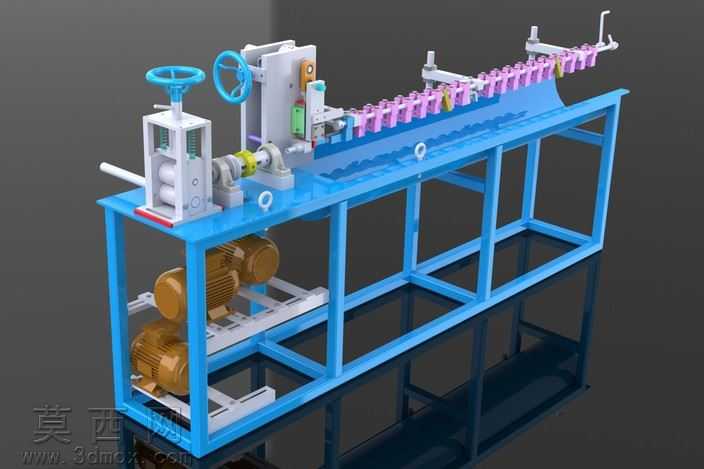

本模型为线材加工专用的线切割机床三维设计作品，整体采用三维建模软件完成全参数化结构搭建，从机架主体到各功能组件均按照实际加工设备的尺寸比例进行1:1还原，建模过程中对各部件的装配关系进行了严谨的干涉检查，确保所有运动部件不存在结构冲突，可直观呈现设备的完整运行逻辑。模型的机架部分采用方管焊接框架结构设计，建模时赋予了蓝色金属烤漆材质，通过材质参数调整还原了金属漆面的哑光质感与轻微反光特性，框架下方预留了动力组件的安装位，分层式的安装板设计既保证了机架的结构强度，也为电机等部件的维护预留了操作空间。设备的动力端搭载两台卧式电动机，建模时还原了电机的散热筋、接线盒、输出轴端等细节结构，赋予了铸铁材质的粗糙金属质感，电机通过带传动与减速组件连接，将动力传递至前端的校直与送料机构。校直送料部分设置了多组可调式校直轮，搭配两个手轮调节结构，手轮采用蓝色工程塑料材质搭配金属轮辐，通过手轮可调节校直轮的压紧间隙，适配不同线径的线材加工需求，校直轮组沿设备长轴方向线性排布，进线端设置导向套，出线端设置夹紧送料与定长切割机构，切割工位旁设置了行程触发组件，可实现定长裁切的动作触发。设备长台面上排布了多组紫色的线材导向定位座，建模时赋予了耐磨工程塑料的材质质感，导向座沿送料方向等距排布，为长尺寸线材提供稳定的支撑，避免线材在送进过程中出现弯曲偏移。渲染阶段采用了深色反光地面作为展示背景，通过三点布光方案突出设备的结构层次，对金属部件的边缘高光、塑料部件的漫反射效果进行了精细化调整，让整体渲染效果清晰展现各部件的结构形态与装配位置。设计过程中充分考虑了设备的实用性与结构合理性，将送料、校直、定长切割三个核心功能集成在同一机架上，各功能模块的布局紧凑，传动路径简短高效，既减少了设备的整体占地面积，也降低了动力传递过程中的损耗，调节机构的位置设置符合人工操作的人机工程学要求，手轮与操作部件均设置在设备靠近操作人员的一侧，无需探身即可完成参数调节，整体结构可直接作为同类线材加工设备的设计参考，也可用于机械结构教学演示、设备方案展示等场景。
