双出轴直流电机三维结构设计方案

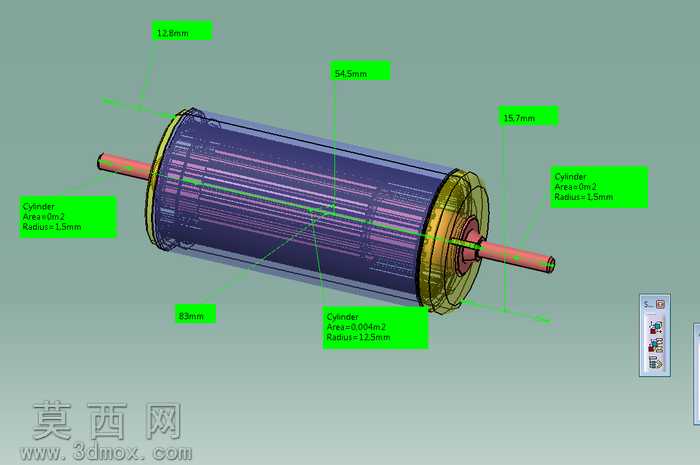

本作品为双出轴结构的直流电机三维建模成果，建模过程严格遵循小型直流电机的实际生产制造逻辑，从核心功能部件到外围封装结构逐一完成参数化搭建。建模初期先梳理直流电机的工作原理与装配层级，确定以中心转轴为装配基准，依次完成转子绕组、换向器、定子永磁体、机壳、端盖、输出轴段的结构绘制，所有部件的尺寸参数均参考通用小型直流电机的行业规范设定，图中标注的各段轴径、机壳外径、轴向长度等尺寸均经过合理性校验，确保各部件装配后不存在干涉问题。材质渲染阶段针对不同部件的物理属性匹配对应视觉效果，机壳部分采用金属紫铜质感的半透明渲染设置，可直观展示内部定子与转子的排布结构，两端端盖采用黄铜金属材质表现，输出轴段采用红铜色金属质感区分，内部永磁体、绕组部件分别对应不同的材质色彩，让整体模型既具备结构展示的清晰度，又有贴近实物的视觉表现力。结构设计上采用对称式双出轴布局，两端输出轴直径保持一致，可适配双侧同步传动的应用场景，定子部分采用环形永磁体贴附机壳内壁的结构，转子铁芯与绕组的排布预留了合理的气隙空间，换向器与端盖内侧的电刷安装位做了对应结构预留，端盖与机壳的连接采用止口定位结构，保证装配同轴度，两端轴承安装位的尺寸与轴径做了公差匹配设计，确保转动部件的运转顺畅度。设计过程中重点考量了电机的装配工艺性，所有部件的拆分逻辑符合实际电机的生产装配流程，从转轴压装转子、绕组嵌线、换向器固定，到定子贴装、端盖压装、轴承装配的全流程均可通过该三维模型完成装配模拟，半透明的机壳展示方式也让该模型可直接用于直流电机结构原理的教学演示场景，各关键尺寸的标注也为后续的工程图导出、实物加工试制提供了直接的参数参考，整体模型结构完整，层级清晰，各部件的几何特征均还原了真实直流电机的结构特点，无冗余几何元素，可直接用于装配仿真、运动模拟以及后续的优化改型设计。
