标准两板开式注塑模具结构三维设计

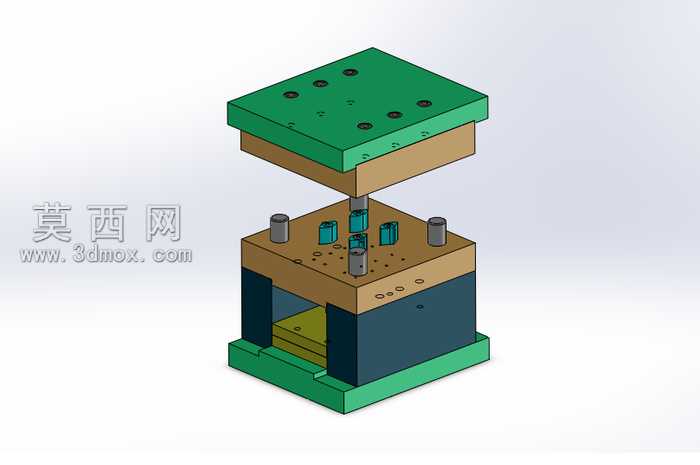

本作品为标准两板结构注塑模具的三维设计模型，整体采用分层开式模架布局，通过三维建模软件完成全参数化结构搭建，完整还原了注塑模具从定模到动模的全部核心组件。建模过程中严格遵循注塑模架的通用尺寸规范，对每一层板件的厚度、安装孔位、导向件配合公差都做了精准的参数化定义，保证各组件装配关系完全符合实际生产的模具装配逻辑。模型渲染阶段采用区分度清晰的材质配色方案，定模座板、动模座板使用深绿色哑光金属材质模拟标准模架的喷漆钢板质感，上下模的承板、卸料板采用棕褐色材质模拟调质模具钢的加工表面，型腔型芯区域的成型镶件使用青蓝色金属材质区分功能区域，导柱导套、复位杆等标准件采用银灰色金属材质还原精加工光亮表面，底部模脚区域使用深蓝色材质做视觉区分，让整个模具的分层结构一目了然，无需剖切即可清晰识别各部分的功能分区。结构设计上，模型完整包含了定模座板、定模板、动模板、模脚、动模座板的基础模架主体，同时还原了导柱导套导向组件、型腔型芯成型镶件、复位杆、顶出空间预留区域等核心结构，各板件上的固定螺丝孔、冷却水道预留孔位都按照实际加工要求做了排布，导向件与安装孔的配合间隙按照实际装配公差设置，开模状态的分层展示清晰呈现了模具开模后分型面的位置、成型镶件的安装方式以及顶出机构的预留空间。设计思路围绕通用型注塑制品的量产模具需求展开，采用行业应用最广泛的两板模结构，兼顾结构简洁性与生产实用性，模架尺寸适配中小型注塑制品的成型需求，导向组件采用四角对称排布保证开合模的运动精度，成型镶件采用独立镶嵌式设计方便后续修模与更换，冷却孔位沿型腔周边均匀排布保障成型过程的温度均匀性，整体模型结构完整、装配逻辑严谨，可作为注塑模具结构学习、模架设计参考的三维素材，清晰展现了标准注塑模架从外部板件到内部成型组件的完整构成与装配关系。
