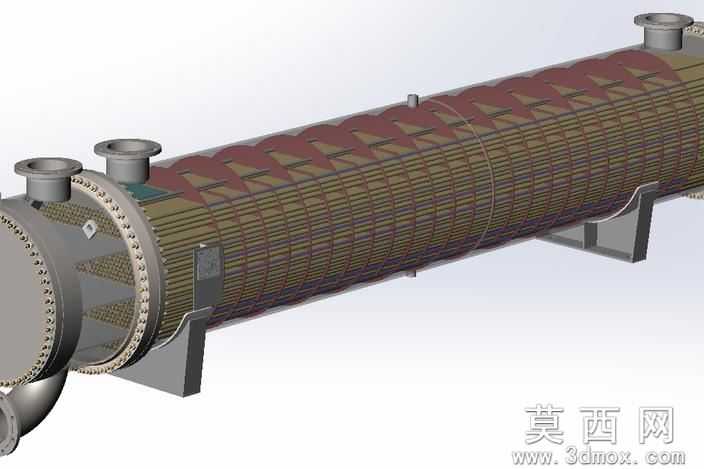

管壳式折流板换热设备三维结构设计

本作品为管壳式换热器三维结构模型，采用SolidWorks完成全参数化建模，整体建模过程严格遵循压力容器设计规范，从基础零件绘制到总装约束均贴合实际工业生产的加工与装配逻辑。建模阶段首先完成核心承压筒体的绘制，通过拉伸、抽壳特征构建等径直筒段，两端预留法兰连接基准面，筒壁上精准定位四个工艺接管的开孔位置，分别对应管程进出口与壳程进出口，接管与筒体连接处添加焊接坡口结构细节，还原真实加工工艺特征。管束部分采用阵列特征完成数百根换热管的排布，换热管与两端管板采用过盈配合的装配约束，管板上的管孔通过草图阵列实现精准定位，保证每根换热管的同轴度与安装间隙符合设计要求；壳程内部的折流板采用弓形结构，通过等间距阵列排布，折流板上预留换热管穿孔与拉杆安装孔，折流板缺口上下交替布置，可引导壳程流体形成错流流动，大幅提升换热效率，同时折流板通过定距管与拉杆实现轴向定位，还原真实的管束固定结构。两端管箱部分分别绘制了管箱封头、分程隔板结构，分程隔板将管程分隔为多程结构，可延长管程流体的流动路径，强化换热效果，管箱与筒体管板通过法兰螺栓实现紧固连接，法兰上的螺栓孔采用圆周阵列均匀排布，添加螺栓、螺母的标准件模型还原法兰连接细节。设备支撑采用鞍式支座，通过拉伸、筋板特征构建鞍座的支撑弧板、底板与加强筋结构，鞍座与筒体底部采用贴合约束，保证支撑受力均匀，支座底板上预留地脚螺栓孔，匹配实际设备的安装固定需求。材质渲染阶段，筒体、管箱、法兰、鞍座等碳钢部件赋予哑光金属漆材质，还原碳钢设备的表面质感，换热管赋予光亮不锈钢材质，区分内部构件与外部壳体的材质差异，折流板采用低饱和度金属材质，清晰展现壳程内部结构层次，接管法兰的密封面赋予高光金属质感，突出密封面的加工精度特征。整体装配完成后添加干涉检查验证，确保所有零件无装配干涉，各运动部件无结构冲突，模型可直接用于结构展示、工程算例参考以及教学演示使用，完整还原了管壳式换热器的全部核心结构与装配关系，清晰展现了折流板换热器的内部流道设计逻辑与零部件配合方式。
