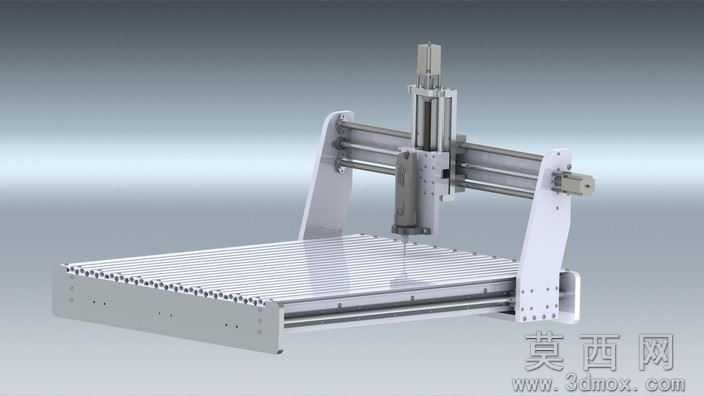

龙门式铝加工数控雕刻机三维设计模型

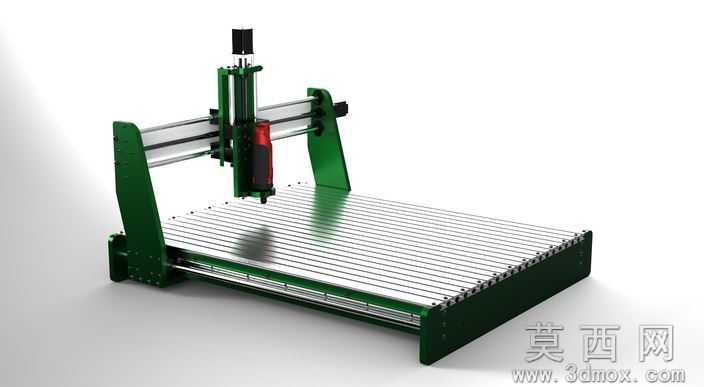

本模型为龙门式铝加工数控雕刻机的完整三维设计成果，建模阶段以SolidWorks2011为核心工具，采用自底向上的装配建模流程，首先对床身底座、龙门立柱、横梁导轨、Z轴滑台、主轴安装座、加工台面等核心结构件进行独立零件建模，严格遵循机械加工的公差配合要求绘制各零件的特征尺寸，对导轨滑块、传动丝杠、主轴电机等标准外购件按照厂商样本参数完成参数化建模，最终通过装配约束完成整机的总装调试，建模过程中对运动部件添加了合理的装配间隙，避免出现干涉问题，同时保留了所有特征的可编辑参数，方便后续根据加工需求调整设备行程与主轴参数。参数设计层面，该雕刻机针对铝件轻切削加工场景优化，床身采用整体式钢结构焊接后时效处理的设计参数，X/Y/Z三轴传动均采用精密滚珠丝杠搭配线性导轨的组合，主轴选用高转速风冷电主轴，加工台面采用铝型材T型槽结构，方便不同规格工件的装夹固定，各轴的行程参数、丝杠导程、伺服电机选型参数均按照中小型铝件雕刻加工的切削负载匹配，保证设备运行的刚性与精度稳定性。渲染材质方面，对模型各部件赋予了贴合实际工业设备的材质属性，床身、龙门等结构件赋予墨绿色金属烤漆材质，导轨、丝杠等传动部件赋予抛光金属材质，加工台面的铝型材赋予拉丝铝合金材质，主轴部分赋予工程塑料与金属组合的材质，通过环境光与反射参数的调整，还原了真实设备的金属质感与漆面光泽，清晰呈现设备的结构层次与外观特征。结构原理上，该设备采用定梁龙门式结构，床身固定作为承载基础，Y轴传动带动龙门整体沿床身纵向移动，X轴传动带动Z轴滑台沿横梁横向移动，Z轴传动带动主轴完成垂直方向的进给运动，三轴联动通过数控系统控制实现复杂轮廓的雕刻加工，主轴带动刀具高速旋转完成铝件的铣削雕刻作业，整体结构刚性好，运动平稳，适合中小型铝合金工件的浮雕、切割、打孔等加工工序。软件兼容层面，模型除原生SolidWorks2011格式外，还附带STL通用三维格式，可兼容UG、Pro/E、Mastercam等主流机械设计与加工编程软件，也可导入切片软件用于3D打印验证模型结构，不同格式的文件均保留了完整的装配结构与零件特征，方便不同软件使用习惯的设计师调用修改。研发教学应用层面，该模型可作为数控设备研发的参考原型，帮助设计人员快速验证龙门式雕刻机的结构布局与传动方案，缩短非标雕刻设备的研发周期；同时也可作为机械设计、数控技术相关专业的教学案例，用于讲解三轴数控设备的结构组成、传动原理、装配工艺等知识点，也可作为数控编程实训的虚拟设备模型，帮助学员理解CNC设备的运动逻辑与加工原理，还可用于设备厂商的产品宣传展示，直观呈现设备的外观与结构优势。
