大孔径空心轴光电旋转编码器结构

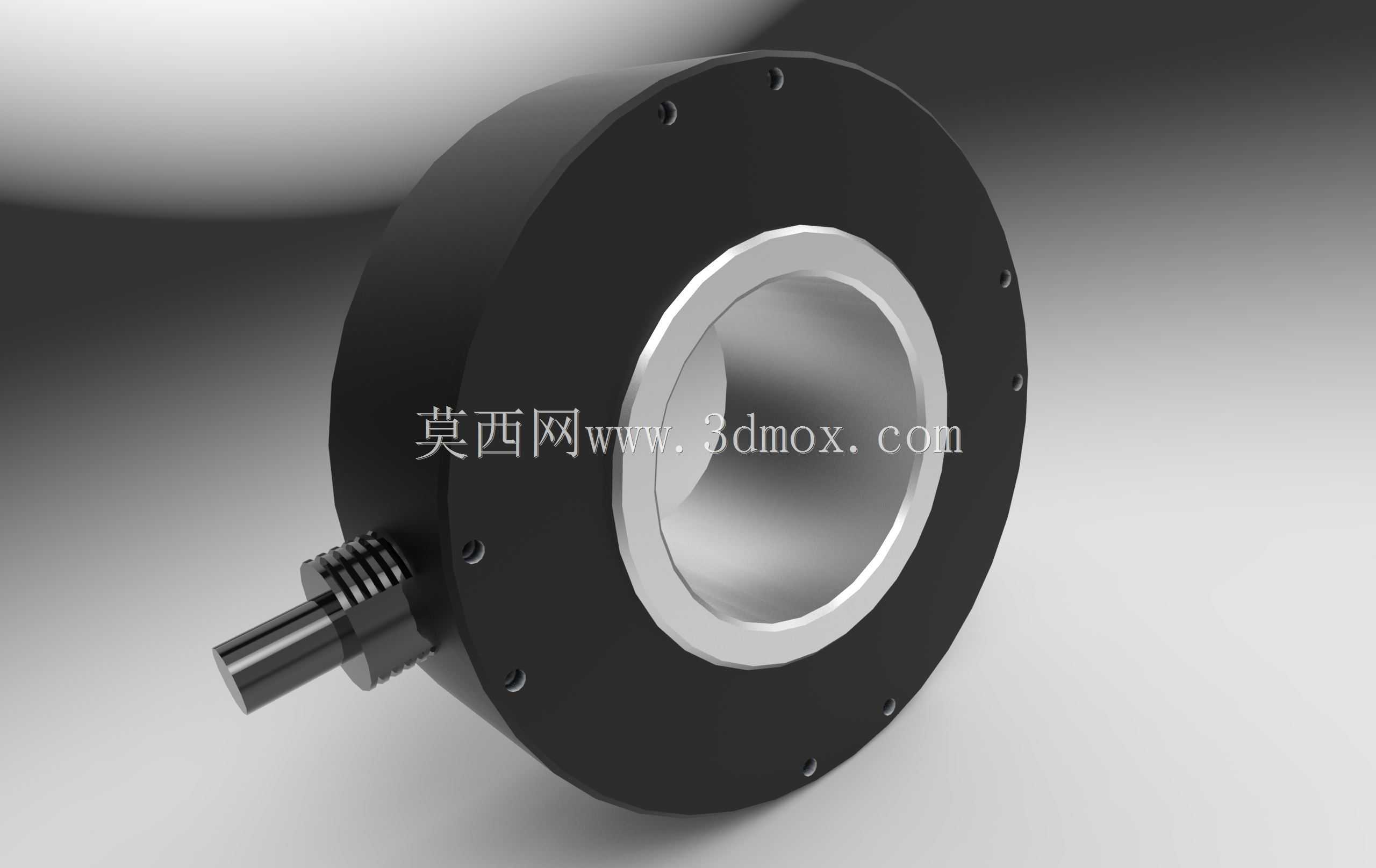

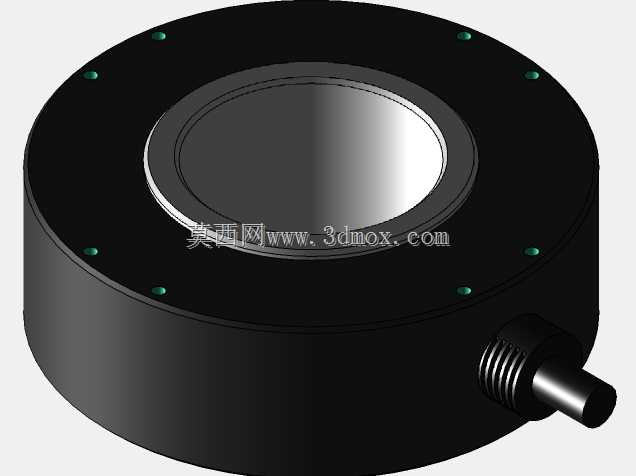

　　这款空心轴编码器的结构设计，核心适配大口径穿轴的安装场景，在起重设备、大型电机主轴、数控转台、风电变桨机构这类需要中心走缆、穿轴的工况里，能直接套装在被测转轴上，省去传统实心轴编码器所需的联轴器、安装支架等过渡部件，从根源上消除联轴器安装不同心带来的测量误差，也能大幅压缩检测端的轴向安装空间。从结构细节来看，主体采用圆盘式壳体设计，外圈均匀分布沉头安装孔，安装时可通过端面止口与设备端盖定位，直接用螺栓锁紧固定，不需要额外设计复杂的安装支座，对设备端的加工要求仅需保证止口同轴度与端面平面度即可，现场装配效率比传统侧装编码器提升不少。侧置的出线端采用金属防水接头结构，线缆从径向引出，能避免转轴转动时剐蹭线缆，同时适配工业现场的油污、

　　粉尘环境，接头处的密封结构可阻挡切削液、灰尘进入壳体内部，保护内部的码盘与光电采集模块。空心内孔做了倒角导向处理，套装转轴时能快速导入，不会刮伤转轴表面，内孔与转轴的配合公差选用过渡配合，既保证安装时不会过紧卡滞，也能避免运行时出现相对滑动丢转，保证转速与角位移检测的精度。设计过程中首先考虑的是安装兼容性，大孔径的设计允许被测轴穿过编码器中心，对于需要在转轴中心布置气管、线缆或者多轴同轴的设备来说，这种结构不会占用轴端的安装空间，不会干涉轴端其他功能部件的布置，比如在数控回转工作台的应用中，工作台中心需要布置夹具气路、冷却管路，空心轴编码器可以直接套装在转台主轴根部，不影响中心管路的走线，同时能实时检测转台的回转角度与转速，

　　给数控系统提供位置反馈。壳体的壁厚做了均匀化处理，既保证整体结构的刚性，在设备运行产生振动时不会出现壳体形变挤压内部码盘，也尽可能控制整体重量，降低对主轴端的附加负载，避免给转轴带来额外的偏载力矩。内部的码盘固定结构采用涨紧式设计，安装时可根据不同直径的主轴调整涨紧圈的锁紧力，适配一定范围内的轴径尺寸，减少同系列不同规格设备的零件种类，降低备件储备成本。从安装边界来看，这款编码器的轴向厚度控制在较薄的尺寸范围内，对于轴向安装空间局促的设备端，比如伺服电机尾部、电动滚筒内部、机器人关节转轴处，都能顺利装入，不需要额外拓展安装空间；外圈的安装孔采用等分布置，允许安装时根据出线方向调整编码器的周向角度，方便现场布线时调整线缆走向，

　　避免线缆与周边部件产生干涉。在实际功能上，这款编码器可同时输出转速信号与角位移信号，既可以给变频器提供电机转速反馈实现闭环调速，也可以给运动控制器提供位置反馈实现精准的角度定位，在物料输送线的分拣转台、起重设备的起升回转机构、包装机械的送膜辊轴、印刷机械的版辊驱动等场景中，都能稳定提供检测信号。设计时还考虑了运行时的动平衡，圆盘式结构的质心与回转中心重合，即使在较高转速的转轴上运行，也不会产生额外的离心振动，不会影响自身的检测精度，也不会给被测转轴带来附加的振动载荷。侧置的接线端预留了足够的线缆弯曲空间，即使使用带屏蔽层的粗线缆，也能保证线缆弯曲半径符合要求，不会因为线缆弯折过度导致线芯断裂，提升长期运行的可靠性。壳体表面做了氧化发黑处理，既具备一定的防锈能力，也能消除金属表面的反光，避免内部光电模块采集信号时受到杂散光的干扰，保证信号输出的稳定性。
