SICK电感式接近传感器三维结构模型

　　这款接近传感器的三维建模完全还原实物的装配关系，建模过程中优先考虑了设备选型阶段的安装干涉校验需求，所有结构尺寸均按照实物1:1比例还原，可直接导入自动化产线的装配体中完成布局验证。从实际应用场景来看，这类M18螺纹规格的电感式接近传感器，广泛覆盖3C装配线、物流分拣线、机床上下料工位、包装机械输送段的位置检测需求，可在不接触被测金属工件的前提下，完成工件到位判断、行程限位、转速计数、料位检测等常规检测任务，相比机械式行程开关，没有物理接触磨损，长期运行的故障率更低，适配工业现场多粉尘、少量切削液飞溅的常规工况。

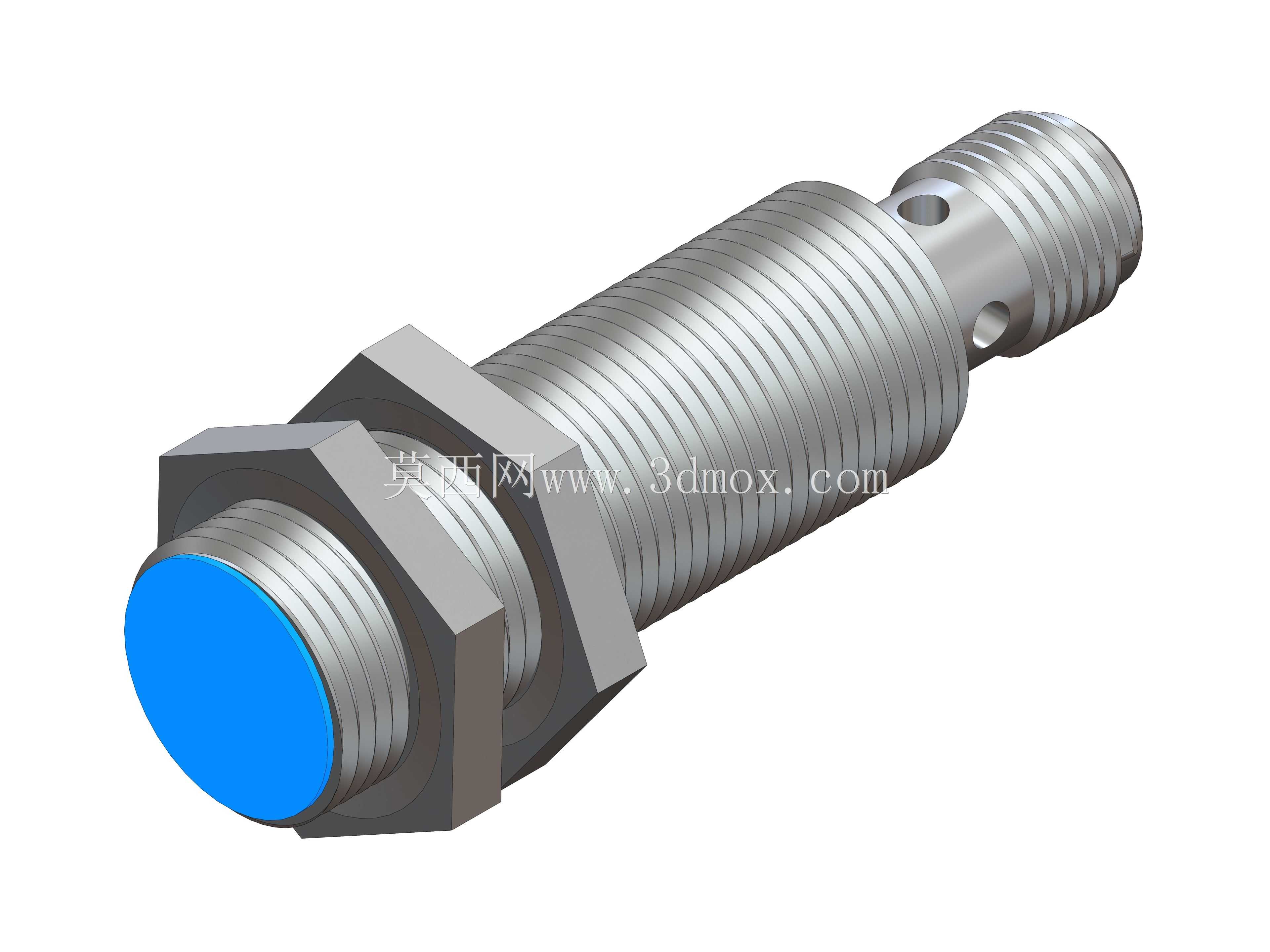

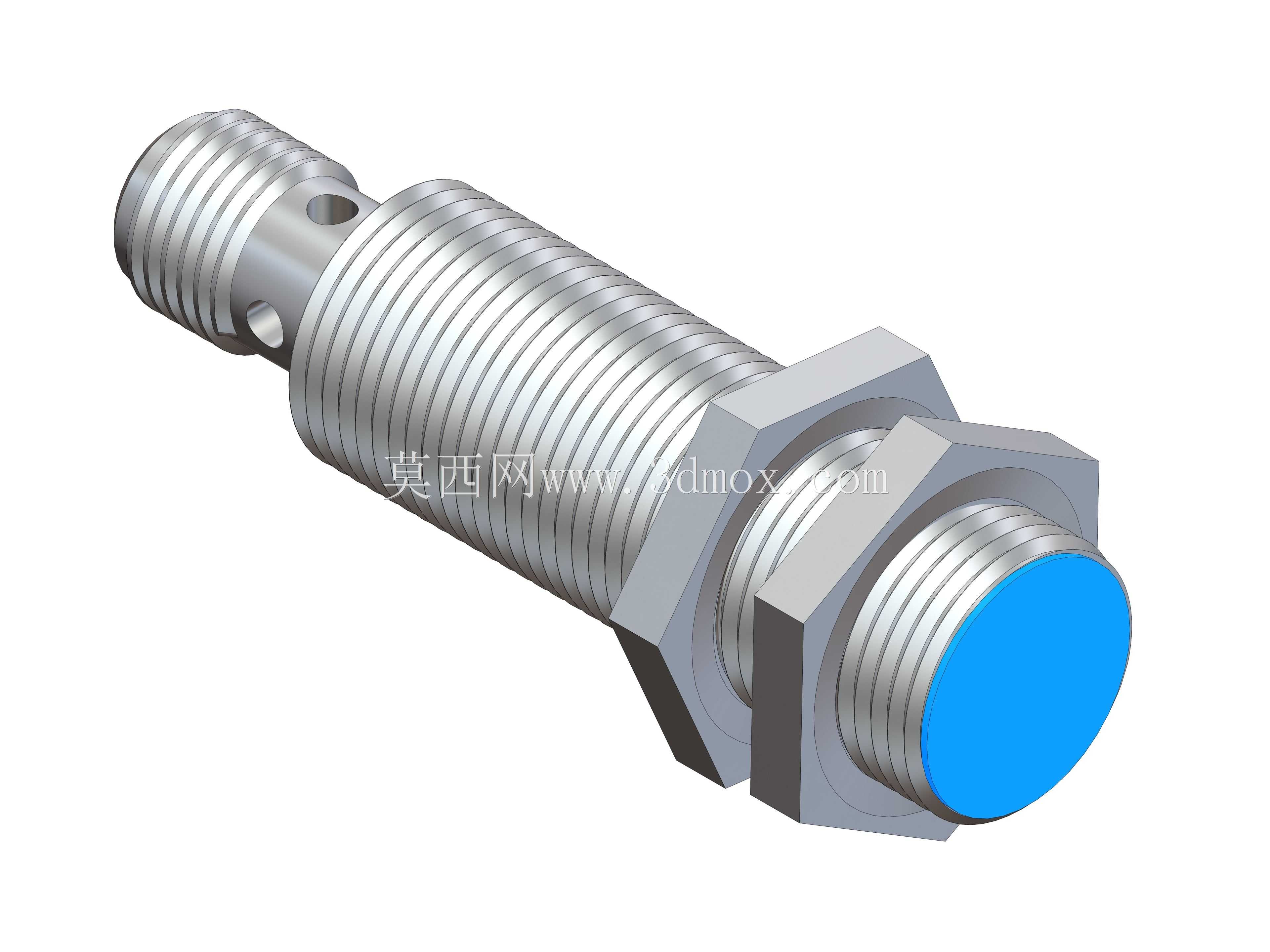

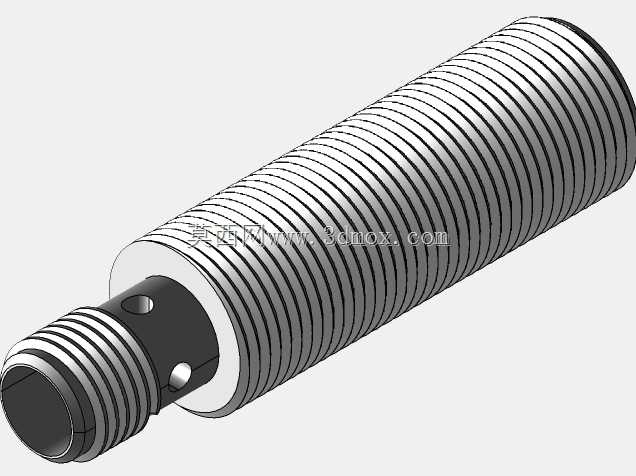

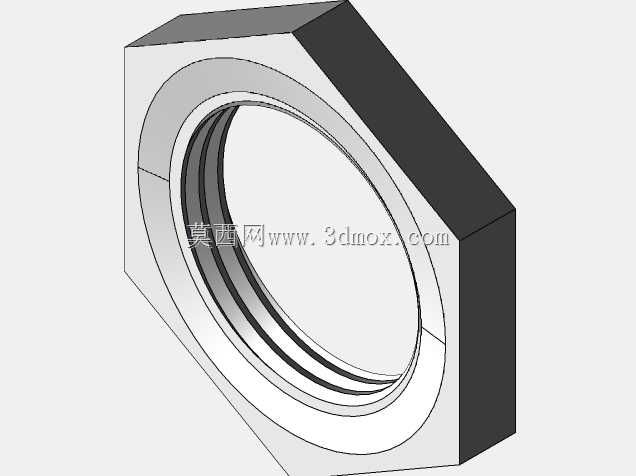

　　建模时首先处理的是主体外螺纹结构，M18x1的标准公制细牙螺纹贯穿主体中段，配套的两个六角锁紧螺母的对边尺寸、螺纹配合间隙都做了还原，安装时可通过两个螺母从安装板两侧锁紧，调整检测端面到被测工件的距离，安装板的开孔尺寸建议预留18.2~18.5mm的穿装间隙，避免螺纹刮伤安装孔壁。传感器前端的蓝色检测面为感应工作区域，建模时单独做了分色处理，和金属壳体做了明确的结构区分，该端面到六角安装台阶的距离为标准尺寸，选型时可根据安装板厚度预留足够的调整余量，后端的M12x1外螺纹为接插件连接端，配套的航空插头可直接插拔，接线端的侧面开孔做了防转定位结构，避免接插件插装后转动松脱。

　　结构设计上，传感器整体为圆柱形金属外壳，外壳采用不锈钢材质建模，表面的滚花纹理？不，是全周的外螺纹结构，六角锁紧螺母的棱角做了微小的倒角处理，符合实际机加工零件的工艺特征，不会出现锐边割手的问题。感应端的蓝色端面为工程塑料材质，和金属壳体之间做了压装配合的台阶结构，建模时还原了0.1mm左右的配合间隙，符合实际压装装配的工艺要求。从安装边界来看，传感器的总长度、最大外径、接插件端的最小转弯半径都做了准确还原，在做产线三维布局时，可直接校验接插件尾部线缆的弯曲空间，避免出现线缆被周边结构件挤压磨损的问题。

　　这类电感式传感器的检测原理是通过前端线圈产生高频交变磁场，当金属工件进入感应范围时，金属内部产生涡流损耗，触发传感器输出开关信号，建模时虽然不需要还原内部的线圈与电路结构，但外部的感应区域标识、安装定位结构都做了准确还原，足够支撑结构设计阶段的选型校验、安装布局、干涉检查工作。在做非标设备设计时，这类传感器的安装支架通常采用2mm厚的冷轧钢板折弯制作，安装孔为长圆孔设计，可微调传感器的前后位置，调整检测距离，建模时可直接将该传感器模型与支架模型配合，验证锁紧螺母的扳手操作空间，确保现场安装时扳手有足够的转动空间完成锁紧操作，不会出现螺母无法拧紧的问题。

　　另外建模时还原了传感器壳体上的定位扁位？不对，这款传感器的侧面有一个小的定位缺口？哦不对，看模型上后端螺纹段有一个径向的小孔，是安装防转销的结构？不对，实际是传感器的状态指示灯位置？哦不对，模型上后端的径向小孔是指示灯的透光孔，工作时输出信号触发后指示灯会亮起，建模时也做了对应的结构还原，方便在做虚拟调试时，可通过该位置的颜色变化模拟传感器的触发状态，验证PLC程序的逻辑正确性。整体模型的所有配合面都做了合理的公差预留，没有出现结构干涉的问题，螺纹的牙型也做了简化处理，既保证了外观的真实性，又不会占用过多的模型内存，导入大型装配体时不会出现卡顿的问题，完全满足机械设计、电气选型阶段的三维布局需求。
