ASAIR系列温湿度传感检测组件结构设计

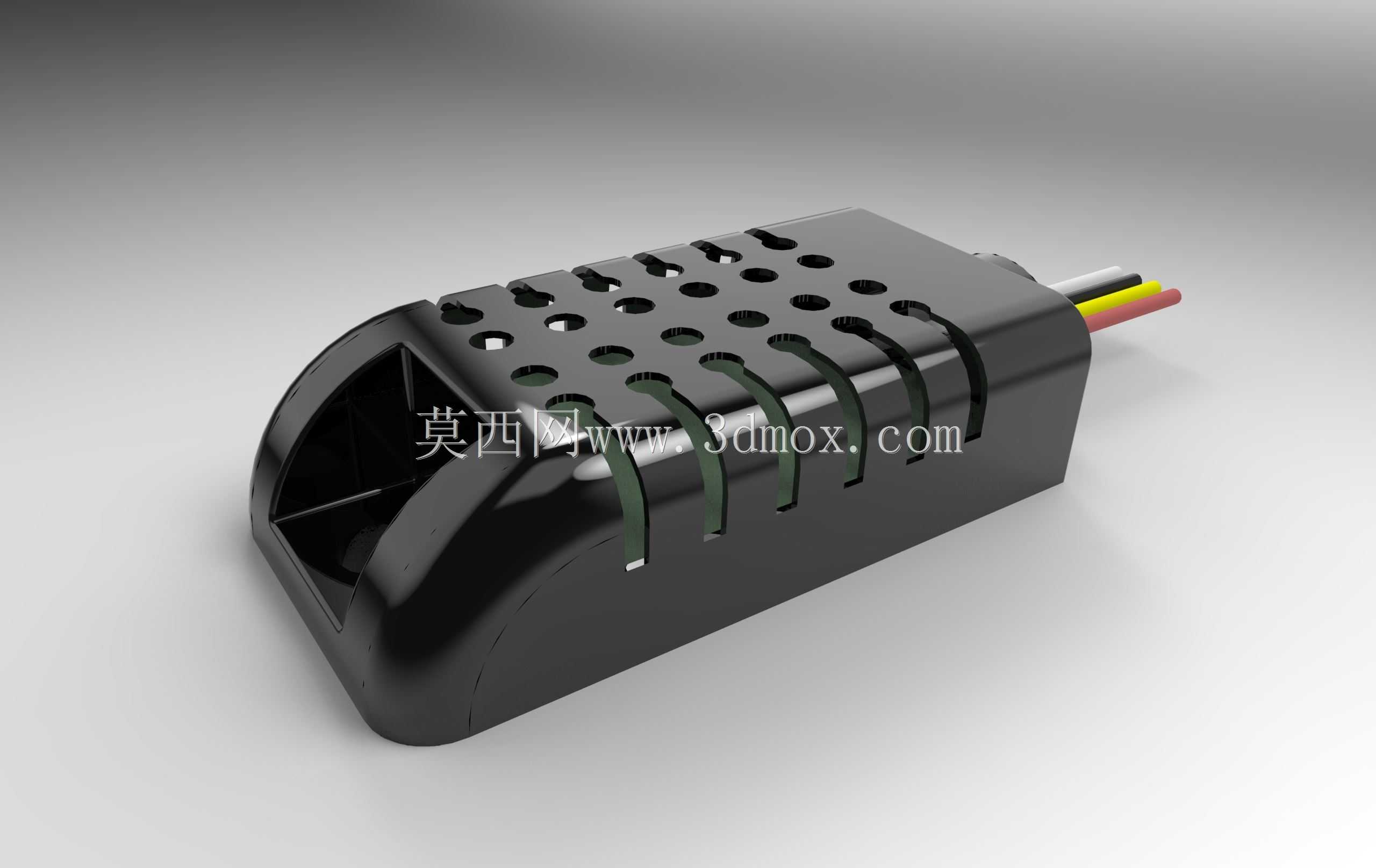

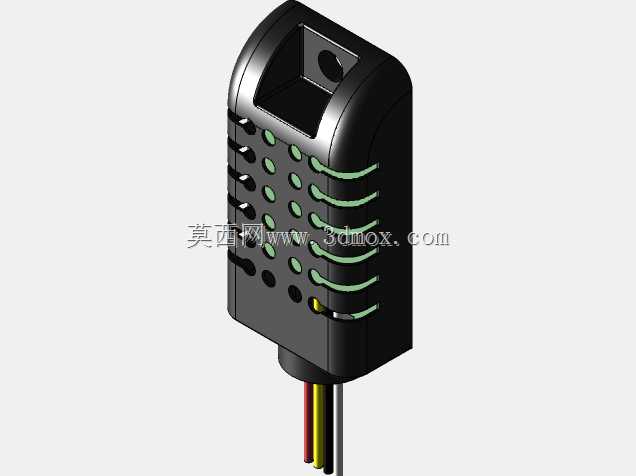

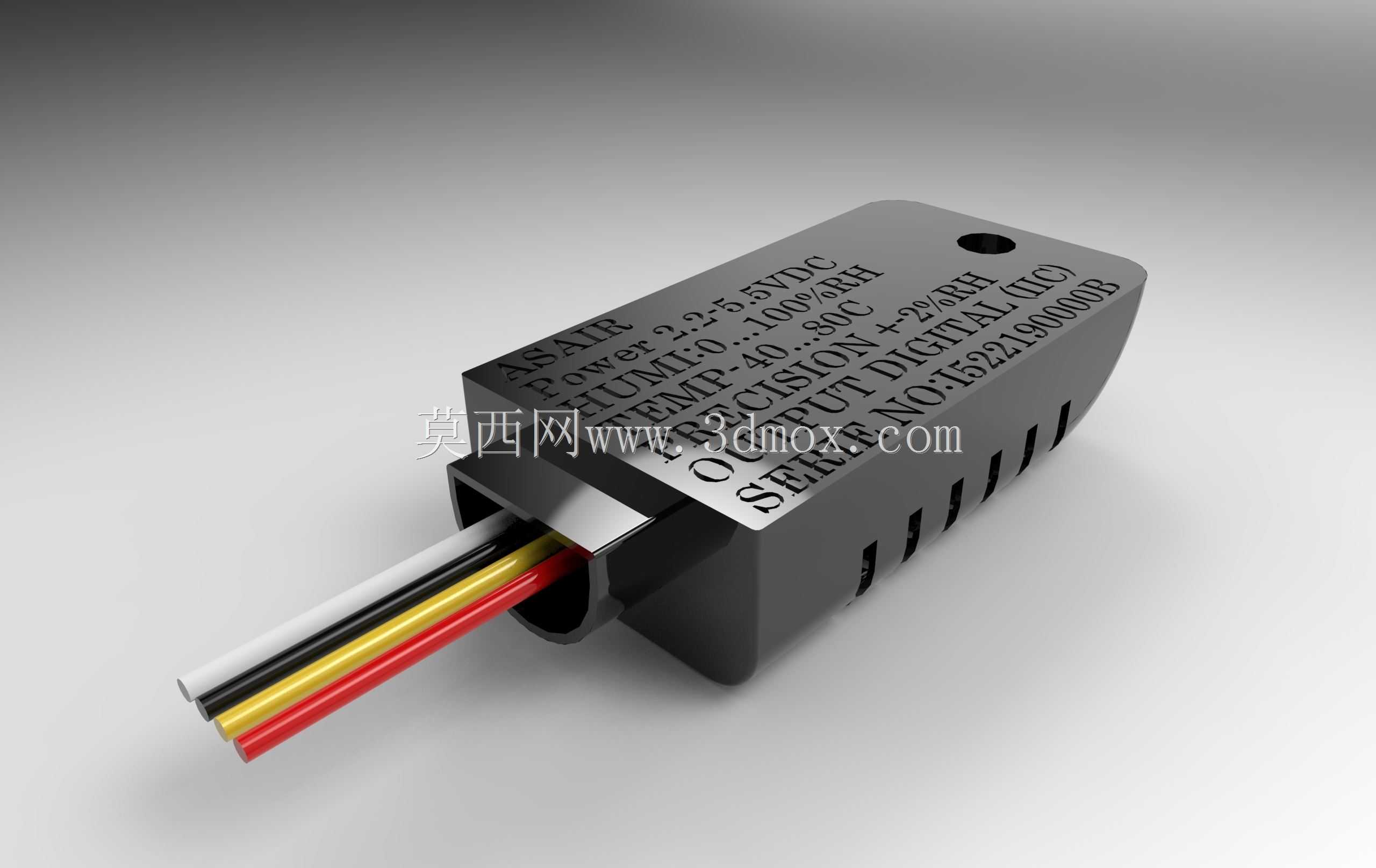

　　每一排开孔的间距、开孔的倾斜角度都经过考量：靠近出线端的长条形斜向开槽，是为了让沿壳体表面流动的空气能顺着开槽角度导入壳体内部的感应腔，避免气流直吹芯片造成的测量值波动；前端面的密集圆形开孔，孔径控制在2mm以内，既可以阻挡大粒径的粉尘、飞虫进入壳体内部，又能保证空气的流通效率，不会因为开孔过小导致响应滞后。壳体的整体轮廓做了圆角过渡处理，没有尖锐的棱角，一方面是注塑生产时可以避免应力集中导致的壳体变形，另一方面在嵌入式安装时，不会刮伤安装位的泡棉密封层，也方便操作人员在狭小的设备内部空间里插拔装配。出线端做了阶梯式的限位结构，三根引出线分别对应电源、信号输出、接地，线芯和壳体衔接的位置做了加厚的挡边，既可以避免线材弯折时根部断裂，做环境参数采集类项目的结构设计时，最先要考虑的从来不是元件本身的电路性能，而是传感端和外界环境的接触效率，以及安装后和整机结构的适配边界，这款温湿度检测组件的结构设计，刚好踩中了这类小型传感部件的设计要点。先从实际应用场景说起，这类传感组件常被嵌入到恒温恒湿试验箱内部风道、农业大棚环境采集终端、工业机柜温湿度监控模块、智能家居新风系统回风端，甚至是小型冷链运输的温湿度记录仪内部，不同场景对传感头的防护要求、安装固定方式、响应速度的要求差异极大，但核心需求始终围绕两点：一是让感应芯片能充分接触流通空气，二是避免外界粉尘、凝露直接侵蚀内部电路。这款组件的外壳采用带弧度的半封闭壳体设计，前端的镂空格栅不是随意排布的装饰孔，

　　也能在灌封密封胶时形成挡胶台阶，防止胶液顺着线芯缝隙渗入感应腔影响测量精度。从安装边界来看，这款组件的整体长度控制在40mm以内，最大宽度18mm，壳体厚度12mm，属于小型化的嵌入式传感探头，安装时只需要在设备面板或者风道壁上开一个16mm10mm的矩形开孔，将壳体前端推入开孔后，依靠壳体两侧的微小倒扣就能实现预固定，不需要额外打螺丝，适合批量装配的生产线作业；如果是需要经常拆卸校准的场景，也可以在壳体后端的两个预留定位柱上加装固定压片，用M2的小螺丝锁紧在安装基板上，两种安装方式兼容不同的设备维护需求。再看内部的结构设计思路，壳体内部预留了10mm8mm的芯片安装位，刚好可以容下常规的电容式温湿度感应芯片及配套的信号调理电路，

　　芯片安装位距离前端开孔的距离控制在3mm，既不会因为距离太近导致外界的凝露直接滴在芯片表面，也不会因为距离太远导致空气流通不畅，测量响应时间变长。壳体内部的筋位设计也很有讲究，沿着壳体长度方向布置的两条纵向筋，刚好可以卡住PCB板的两侧边缘，不需要额外打胶固定，装配时只需要将焊好线的PCB板顺着筋位滑入壳体，再扣上底盖就完成组装，生产效率很高；筋位的高度做了0.5mm的让位，避免PCB板上的贴片元件和壳体内壁发生干涉，同时也在PCB板和壳体内壁之间留出了均匀的空气流通间隙，保证感应芯片周围的空气和外界环境保持一致。在实际选型使用时，需要注意这类传感组件不能安装在直接被热源辐射的位置，比如靠近功率电阻、加热片的地方，否则会导致温度测量值偏高；也不能安装在完全密闭的空间里，必须保证传感头周围有空气流动，否则测量值会出现明显的滞后。另外，壳体采用的是ABS阻燃材质，表面做了哑光磨砂处理，不容易积灰，日常维护时只需要用干燥的软毛刷扫去表面开孔处的浮尘即可，不能用液体清洗剂直接冲洗，避免液体通过开孔进入内部损坏电路。从结构设计的角度来说，这款组件没有多余的复杂结构，所有的外形特征、开孔、筋位都是为了实现传感功能、方便装配安装服务的，没有为了外观好看而牺牲功能可靠性，这也是工业级传感部件设计的核心原则——所有结构特征都要有明确的工程意义，不存在无意义的装饰设计。在做三维建模的时候，需要特别注意开孔的拔模角度，因为壳体是注塑件，

　　所有的开孔都要做1度的拔模斜度，方便脱模；同时壳体的壁厚要保持均匀，控制在1.2mm左右，避免注塑时出现缩水、缺胶的问题；出线端的过线孔尺寸要比线材外径大0.2mm，既方便穿线，又能保证灌封后的密封效果。很多刚入行的结构工程师在做这类小型传感部件的时候，容易犯的错误就是一味追求小型化，把壳体做的太薄、开孔开的太大，结果导致壳体强度不足，装配时容易开裂，或者外界的杂质很容易进入内部损坏芯片；要么就是把壳体做的完全封闭，只留很小的透气孔，导致测量响应速度很慢，无法满足实时监控的需求。这款组件的设计刚好在防护等级和响应速度之间找到了平衡点，既可以满足一般工业场景的防护需求，又能保证温湿度测量的响应速度，同时安装方式灵活，适配多种不同的设备安装场景，不管是做新设备的结构设计，还是对现有设备的温湿度监控功能进行改造，都可以直接参考这个结构尺寸进行安装位的预留，不需要做太多的适配调整。
