IFM LT8022液位传感器工业结构设计

　　传感主体的头部集成了数显窗口与操作按键，现场运维人员无需外接显示设备，就可以直接在设备端读取当前液位数值、设置检测阈值，数显窗口采用倾斜式布局，当传感器安装在罐体侧方较低位置时，操作人员无需弯腰俯身就可以清晰读取显示数值，这一细节设计充分考虑了现场安装后的操作可视性。主体侧面预留的M12标准电气接口，是工业传感领域通用的连接规格，可直接适配现场预制的标准传感器连接线，接口旁设置的防折弯橡胶尾套，能够避免设备布线时线缆弯折角度过大导致的线芯断裂问题，提升现场布线的耐用性。从结构设计的逻辑来看，这款传感器将电路检测模块、显示操作模块、接口连接模块全部集成在圆柱形不锈钢主体壳体内，壳体采用激光焊接密封，整体防护等级可满足工业现场多尘、在流体过程控制的各类工业场景中，液位检测是保障生产连续稳定运行的核心检测环节，从化工储罐的液位联锁、液压系统的油位监控到冷却循环系统的水位管控，都需要可靠的液位检测元件提供实时数据支撑，IFM LT8022这款液位检测元件的三维结构还原，正是面向这类工业场景的选型适配与结构集成需求完成的。从实际安装适配的角度看，这款传感器采用杆式探入结构，长杆探测端可根据安装位置的罐体深度匹配对应探入长度，安装端采用标准外螺纹接口，可直接适配工业现场常见的储罐侧壁、顶部预留安装螺纹孔，无需额外制作转接安装板，探杆部分采用耐腐材质包覆，可适配多数水性、油性工业介质的接触检测需求，不会因长期接触介质出现表层腐蚀剥落的问题。

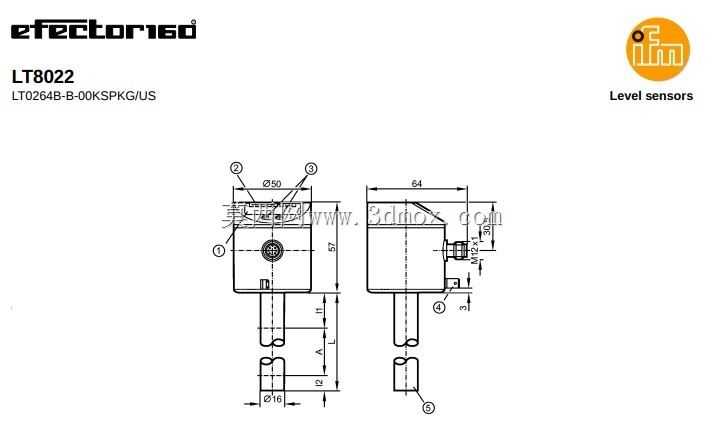

　　少量喷淋的使用环境，不会因现场环境的水汽、粉尘侵入导致内部电路失效。主体与探杆的连接部位做了台阶式密封结构，可避免介质从安装衔接位置渗入主体内部，头部的黑色端盖采用高强度工程塑料材质，既可以为内部显示模块提供防护，又能够减轻传感器整体的头部重量，避免长期安装后因头部自重导致的安装螺纹松动问题。在三维建模的结构还原过程中，需要重点把控几个关键安装边界尺寸：首先是安装螺纹的公称直径与螺距，这一尺寸直接决定了传感器能否直接适配现场的预留安装孔，建模时需要严格还原螺纹的牙型与有效旋合长度，避免出现安装干涉；其次是探杆的直径与总长度，这部分尺寸决定了传感器的探入深度，建模时需要保证探杆与主体的同轴度，避免安装后探杆出现偏斜触碰罐体内壁的问题；

　　再者是主体部分的外径与头部长度，这部分尺寸需要考虑安装位置周边的操作空间，保证安装后按键操作、线缆连接都有足够的操作余量，不会被周边的管线、结构件遮挡。从实际功能实现的角度，这款传感器依托探杆内的检测元件，可以连续输出对应液位的模拟量信号，同时可以通过头部按键设置高低液位的开关量输出点，直接联锁控制进液、出液阀门的启停，无需额外配置信号转换模块，简化了现场控制系统的接线复杂度。在液压站的应用场景中，这款传感器可以直接安装在液压油箱顶部，实时监控油箱内的液压油位，当油位低于设定阈值时直接输出报警信号，提醒运维人员补充液压油，避免液压泵因吸空出现损坏；在冷却水循环系统中，传感器安装在冷却水箱侧壁，可以实时监控冷却水位，

　　联动控制补水阀的开闭，保证冷却系统的水量稳定，避免因水位过低导致的设备过热问题。建模过程中对表面细节的还原也需要贴合实际工业产品的状态，比如不锈钢壳体表面的拉丝纹理、端盖上的标识刻印、接口处的螺纹细节，这些细节的还原可以让三维模型在做设备整体装配演示、现场安装模拟的时候具备更高的真实感，方便结构设计人员在做整体设备布局的时候，提前预判传感器安装后的空间占用，避免出现装配干涉、操作空间不足的问题。不同于普通的工业开关类传感器，这款带连续液位检测与现场显示的传感元件，在结构集成的时候需要同时考虑探测端的探入深度、显示端的可视角度、接线端的布线空间三个维度的安装需求，三维模型的精准还原可以帮助设计人员在方案阶段就完成安装位置的校验，减少后期现场安装时的整改工作量。
