Holybro PM07飞控供电电源模块结构设计

　　在多旋翼、固定翼无人机的飞控系统搭建环节，供电模块是直接决定飞控、外设工作稳定性的核心部件，PM07电源模块的设计完全围绕航模飞控的实际供电需求展开，从结构布局到接口配置都贴合实际装机场景。先从实际应用场景来看，这类电源模块主要适配Holybro系列飞控的装机使用，不管是穿越机竞速、航拍作业机还是小型行业巡检无人机，都需要这类模块完成动力电到飞控工作电的转换，同时承担电流电压实时检测的功能，给飞控提供精准的电源状态数据，支撑低电压报警、电流消耗统计等飞控必备功能。

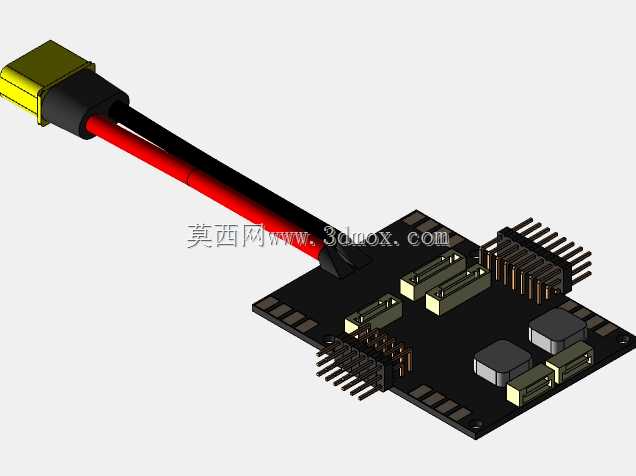

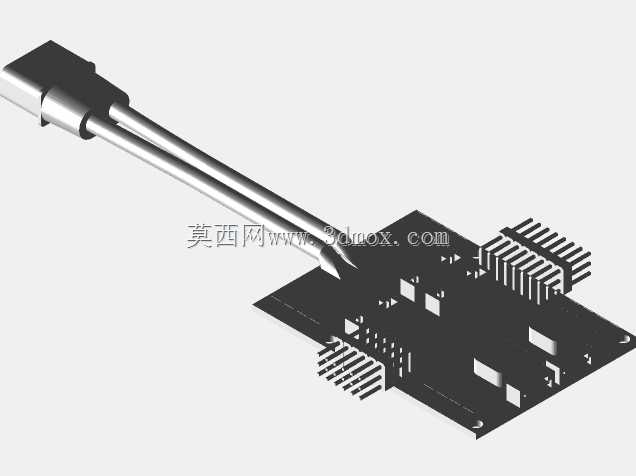

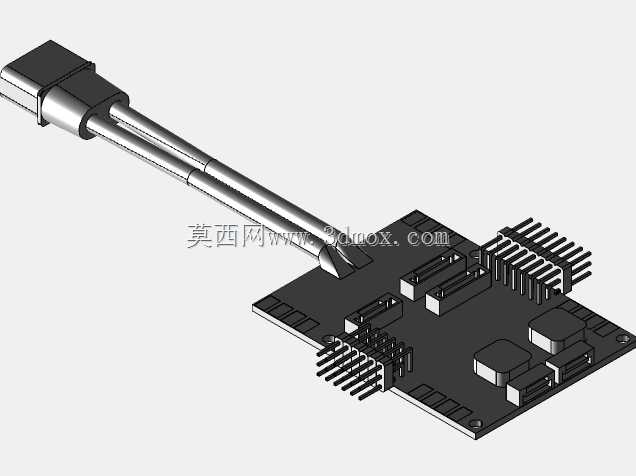

　　从功能特性上拆解，模块集成了电源转换、信号采集、多接口输出三个核心功能单元，输入端采用XT60规格的动力插头，匹配航模领域通用的锂电池输出接口，红黑动力线直接焊接在PCB主功率回路上，线径选型满足持续大电流通过的载流要求，避免长时间大负载工作出现线组发热、压降过大的问题。PCB板上布局了多组功率电感、滤波电容与稳压芯片，完成动力锂电池的高压输入到飞控所需稳定低压输出的转换，板载的电流采样电阻与电压检测电路，可实时采集回路的电流、电压参数，通过专用排针接口将数据传输给飞控主控，无需额外外接检测传感器。输出端配置了多组不同规格的排针与插座，分别对应飞控主供电、GPS模块供电、数传电台供电等不同外设的供电需求，接口的针脚定义完全匹配主流飞控的接线标准，装机时无需额外改线即可直接对接。

　　设计思路上，整个模块采用板载集成化布局，所有功率器件与信号器件都排布在同一块FR4材质PCB上，功率回路与信号回路做了分区布局，大电流走线路径做了铺铜加厚处理，降低回路阻抗与发热，信号采集线路做了避让处理，减少功率回路的电磁干扰对采样精度的影响。输入线组与PCB板的连接位置做了应力释放结构，线组与插头衔接处增加了热缩管加固，避免装机过程中反复拉扯导致焊盘脱落。板上的安装孔位完全匹配标准飞控塔的安装间距，可直接叠装在飞控与电调之间，不需要额外设计安装支架，充分利用飞控塔的堆叠空间，减少整机的布线杂乱程度。

　　外形尺寸与安装边界方面，模块整体为矩形PCB结构，板边做了圆角处理避免装机时划伤线材或其他部件，整体厚度控制在元器件最大高度范围内，板上最高的元器件为排针座与功率电感，堆叠安装时不会与上下层的飞控、电调板产生结构干涉。输入线组的出线方向朝向PCB板的一侧，出线长度预留了足够的布线空间，可根据不同机架的电池安装位置调整走线方向，不会出现线长不足导致的接线拉扯问题。输出接口全部排布在PCB板的侧边，对应飞控塔的接线方向，装机时所有外接线材都可顺着机架臂方向排布，不会出现线材弯折角度过大导致的接触不良问题。

　　从结构设计的细节来看，板上的大功率器件都布置在PCB板的通风路径上，飞行过程中产生的气流可直接带走器件工作产生的热量，避免长时间工作出现过热稳压失效的问题。所有焊盘都做了沉金处理，提升焊接可靠性与抗氧化能力，适应户外作业时的潮湿、温差变化等复杂环境。排针与插座的选型都采用航模领域通用的标准规格，损坏后可直接替换同规格配件，降低后期维护成本。模块整体重量控制在较低水平，不会给小型无人机带来过多的负载重量，影响飞行续航与机动性。
