适配PIXHAWK飞控的PM03D电源模块结构设计

　　在多旋翼、固定翼无人机的飞控系统搭建中，电源模块是连接动力电池与飞控核心、外设传感器的关键枢纽，直接决定整套飞控系统的供电稳定性与飞行安全冗余。这款PM03D电源模块的结构设计，完全围绕PIXHAWK 5X与PIXHAWK 6X两款主流开源飞控的安装接口展开，针对两款飞控不同的电源连接器定义做了引脚适配，无需额外制作转接线缆即可完成直连安装，能大幅缩减飞控系统的集成布线工作量。

　　从实际应用场景来看，这类电源模块主要承担两大核心功能：一是将动力锂电池的高压输入转换为飞控、GPS模块、数传电台、舵机等外设所需的稳定低压直流输出，内置的滤波电路可以滤除动力电调工作时产生的电压纹波，避免飞控因供电干扰出现传感器数据跳变、复位重启等致命问题；二是集成电压电流检测电路，能够实时采集电池的剩余电压、整机工作电流参数，通过专用引脚回传给飞控主控，为飞控的低电压报警、剩余航时估算提供精准的数据支撑，避免飞行器因电池过放出现坠机事故。

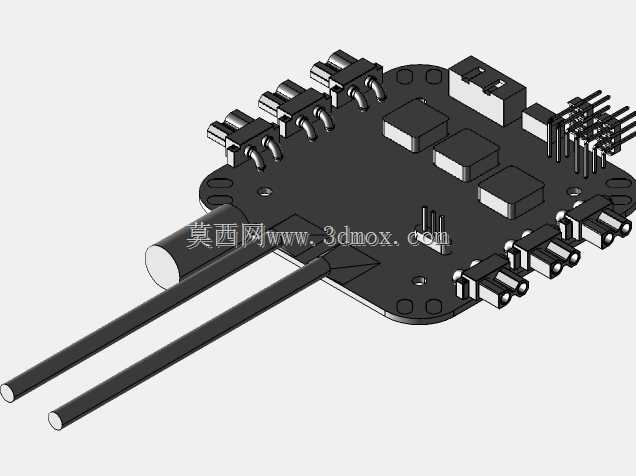

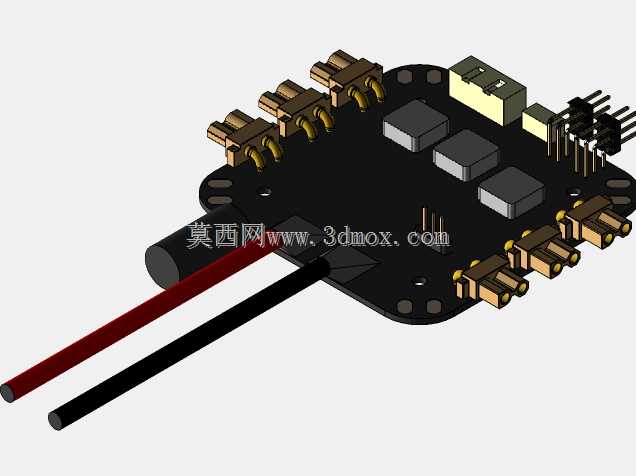

　　在结构设计思路上，这款模块采用了对称式的PCB布局，功率器件与信号处理器件做了分区排布：大电流通路的输入输出焊盘、功率MOS管、滤波电容布置在PCB板的外侧区域，远离板载的信号采样电路，减少大电流通断时的电磁干扰对采样精度的影响。板载的三个大尺寸电解电容沿输入通路一字排开，能够在大电流瞬时输出时提供足够的储能缓冲，避免输出电压出现瞬时跌落。PCB板边缘预留了四个对称的安装孔，孔位尺寸与飞控安装的标准减震台间距匹配，可以直接通过铜柱固定在飞控下方的堆叠安装位，不需要额外设计定制安装支架，适配市面上绝大多数的无人机机架堆叠安装空间。

　　接口设计上，模块一侧预留了两个大电流的动力输入焊盘，分别对应电源正负极，支持10AWG到12AWG的硅胶动力线直接焊接，能够承载最大30A的持续电流输出，满足6S动力锂电池的供电需求；另一侧布置了多组不同规格的排针输出接口，分别对应飞控的电源输入、电流电压检测信号输出、舵机供电输出等不同功能，引脚定义完全匹配PIXHAWK系列飞控的标准接口定义，插装时不会出现引脚定义错位的问题。模块上还预留了独立的BEC输出开关焊盘，可以根据实际使用需求外接物理开关，控制整套飞控系统的上电与断电，不需要每次插拔电池插头来完成系统通断操作。

　　从安装边界尺寸来看，这款模块的PCB外形为圆角矩形，整体长宽尺寸控制在50mm*45mm范围内，最大厚度不超过12mm，堆叠安装后不会与飞控板载的接口、减震球产生结构干涉，板上最高的元件为电解电容，高度控制在8mm以内，安装后不会突出飞控减震台的安装平面，能够适配绝大多数紧凑型无人机的机架内部安装空间。PCB板边缘做了半金属化的工艺处理，大电流通路的走线做了开窗加锡处理，能够提升过流能力，避免长时间大电流工作时走线过热出现压降过大的问题。模块的电源输入线采用红黑分色的硅胶线，线长预留了100mm的冗余量，能够直接延伸到机架的电池安装位，不需要额外延长接线，接线处做了应力释放结构设计，避免飞行过程中的震动导致焊盘处线缆断裂脱落。

　　在实际装机使用中，这款电源模块可以直接替换同规格的第三方电源模块，不需要修改飞控的参数配置，上电后即可自动识别电压电流数据，输出的5V/3A稳压电源能够同时给飞控、GPS、数传、外置罗盘等多个外设供电，不需要额外外接独立BEC模块，能够有效减少机架内部的布线数量，降低整机的重量冗余。模块的所有接口都做了防反接保护设计，即使装机时正负极接反，也不会烧毁模块与后端的飞控设备，能够降低装机调试过程中的硬件损坏风险。
