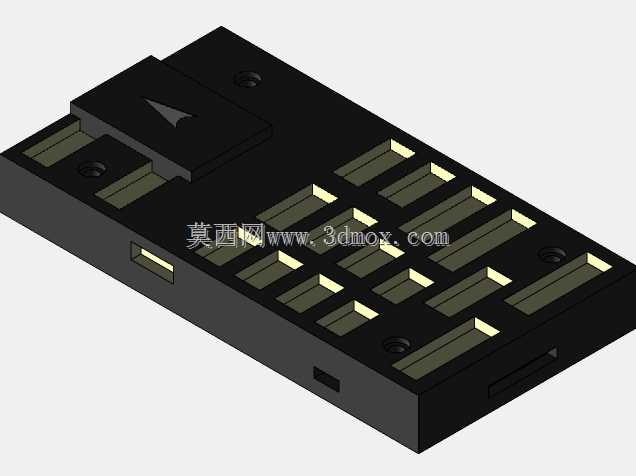

PIXHAWK4简化版飞控板结构三维模型

　　做航模和工业无人机整机结构适配的时候，很多时候不需要把飞控内部的每一层PCB走线、每一颗阻容件都建出来，尤其是做机架安装位校核、设备舱布局排布、线束走向规划的时候，一个精准还原外部安装特征、接口位置、整体外形轮廓的简化飞控模型，反而能大幅提升装配效率，减少不必要的特征占用，让整机装配体的运行流畅度更高。这个PIXHAWK4的简化结构模型，就是针对这类结构设计场景做的特征取舍，没有冗余的内部细节，所有和结构适配相关的要素都做了精准还原。

　　从实际应用场景来说，不管是做消费级多旋翼无人机的设备舱布局，还是做工业级垂直起降固定翼的航电安装设计，或是做教学用航模实训平台的机架搭建，飞控作为核心航电部件，它的安装位置直接影响整机重心配平、线束长度预留、减震平台的尺寸设计。很多新手做结构设计的时候容易踩的坑，就是忽略飞控接口的突出高度，导致设备舱盖合上之后压到USB线或者GPS排线，或是安装孔位和机架预留的铜柱位置对不上，最后只能现场打孔修改，既影响结构强度又耽误装配进度。这个模型把所有对外接口的位置、突出高度、接口朝向都做了1:1的还原，包括侧面的USB调试口、主输出排针的排布位置、顶部的安全开关和状态指示灯区域的凸起结构，都和实物的安装边界完全匹配，做结构干涉检查的时候可以直接用来做静态校核，不需要反复拿实物比对。

　　设计思路上，这个模型做了非常明确的工程化取舍：首先保留了所有和结构安装相关的硬特征，比如四个角的安装沉孔位置、孔间距、沉孔深度，这些尺寸直接匹配常用的M2/M2.5飞控减震铜柱，做机架设计的时候可以直接配合铜柱模型做装配，不用再单独测量孔位；其次是所有外部接口的轮廓和位置都做了精准还原，包括主输出通道的排针座高度、侧边的数传、GPS、电源模块接口的插槽位置和深度，设计线束走向的时候可以直接在模型上测量接口到各个航电部件的距离，预留合适的线长，避免做出来的线束要么太长晃荡影响飞行稳定性，要么太短插不上。模型省略了PCB板内部的走线、板载的细小芯片、阻容元件这些和结构设计无关的特征，整个模型的特征量非常少，就算把整个无人机的机架、电机、电调、电池、图传所有部件都装配到一起，也不会出现装配体卡顿、特征加载失败的问题，非常适合做大装配体的布局设计。

　　从外形尺寸和安装边界来看，模型还原了PIXHAWK4飞控的标准外形轮廓，整体的长宽高尺寸和实物一致，板身的厚度、顶部凸起的保护壳高度都做了精准还原，做设备舱设计的时候，可以直接根据模型的外轮廓预留安装空间，包括飞控下方需要预留的减震球压缩空间、上方需要预留的排线插拔空间，都可以通过模型直接测量。比如很多人做折叠机臂的便携无人机时，设备舱的内部空间非常紧张，飞控旁边还要布置接收机、数传电台、电流计这些部件，有了这个简化模型，就可以在三维环境里直接排布各个部件的位置，调整飞控的安装角度，确保飞控的安装方向和机头朝向一致，同时不会和旁边的设备产生干涉，也不会挡住机臂折叠时的活动空间。另外模型还原了飞控表面的散热槽结构，虽然是简化模型，但散热槽的位置和深度都和实物一致，做散热风道设计的时候，可以参考这些散热槽的位置，合理安排设备舱的通风口位置，让飞行时的气流可以顺着散热槽流过飞控板，带走板载元件的工作热量，避免长时间飞行时飞控因为过热出现工作异常。

　　在实际的结构选型阶段，这个模型也能起到很大的作用，比如前期做方案评审的时候，可以直接把飞控模型放到整机装配体里，直观展示航电系统的布局方案，不需要等实物买回来再做布局调整，能大幅缩短原型机的开发周期。尤其是做定制化无人机项目的时候，客户经常会要求调整设备舱的内部布局，换用不同型号的飞控，有了这个精准的简化模型，就可以快速替换飞控部件，调整安装位，快速给出不同的布局方案对比，评估不同方案下的重心变化、线束长度、安装难度，不用每次都重新建模。另外做教学演示的时候，这个模型也可以用来给新手讲解飞控的安装要点，比如安装孔位的减震方式、接口的对应功能、安装方向对飞行校准的影响，比单纯看实物照片要直观很多，也方便在三维环境里做虚拟装配练习，熟悉航电系统的装配流程。
