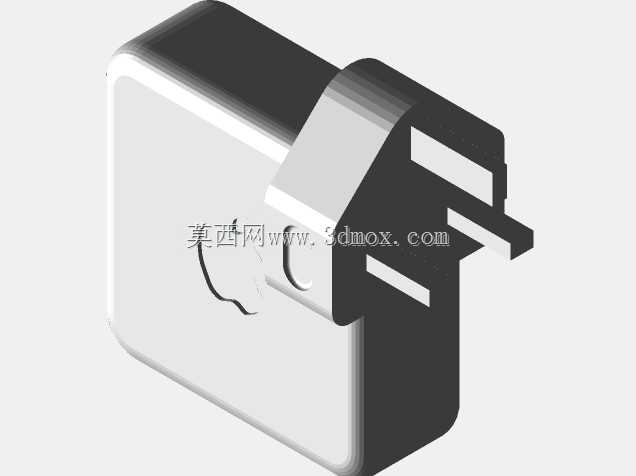

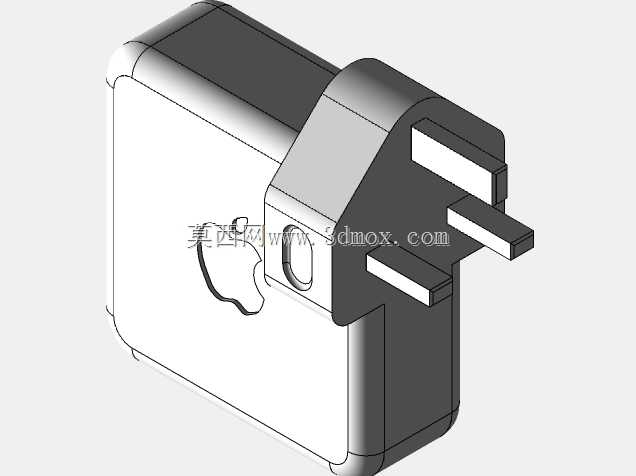

英规96WUSB-C快充电源适配器结构

　　在消费电子配件的结构设计领域，电源适配器的三维建模需要兼顾安规要求、散热布局、插拔可靠性与外观质感，这款96W功率的USB-C接口快充适配器，采用英规三方插脚结构，适配香港、英国等地区的市电插座标准，建模过程中需要严格对应插片的尺寸公差、伸出长度与绝缘段距离，确保插拔时的爬电距离符合安规要求。从实际应用场景来看，这类高功率适配器主要服务于苹果系列笔记本电脑、高性能平板以及支持PD快充协议的手机设备，能够在多设备共用场景下提供稳定的功率输出，相比传统低功率充电器，96W的功率规格可以满足16英寸级别笔记本的满速供电需求，同时向下兼容低功率设备的充电协议，避免用户携带多个充电头的冗余。

　　建模过程中首先要确认的是外壳的分件逻辑，这款适配器采用上下壳超声波焊接的封装方式，插脚侧的壳体需要预留插片的固定槽位，插片与内部PCB板的连接采用弹片压接结构，避免焊接带来的组装公差累积，同时在插片根部设计绝缘挡墙，防止插拔过程中手指意外接触带电部件。外壳的圆角处理并非单纯的外观设计，R角的大小需要匹配注塑模具的脱模斜度，同时兼顾跌落测试时的应力分散，避免边角位置在1米高度跌落时出现开裂。插脚的折叠结构是英规适配器的典型设计特征，建模时需要还原转轴的配合间隙，确保插脚在收起与展开状态下都有足够的定位阻尼，展开后插脚与壳体平面的垂直度公差控制在±1度以内，避免插入插座时出现松动、接触不良的问题。

　　内部结构的布局上，96W的功率规格意味着氮化镓功率器件、变压器、滤波电容等发热元件需要合理排布，建模时需要预留足够的散热间隙，在功率器件与外壳内壁之间预留导热垫的安装空间，同时在壳体对应位置设计细微的散热格栅，格栅的开孔尺寸需要控制在安规要求的范围内，避免异物进入壳体内部引发短路。USB-C接口的位置设置在插脚对侧的端面中心，接口周围设计一圈凸起的防护筋，既可以在插头插入时起到导向作用，也能避免接口直接承受侧向冲击力，防止长期插拔后接口出现虚焊脱落。接口内部的舌片位置需要严格对应公头的插入深度，确保CC引脚、电源引脚的接触长度符合USB-IF规范，避免出现快充协议握手失败的问题。

　　外形尺寸方面，这款适配器在同功率规格的产品中属于紧凑设计，建模时将壳体的长宽高控制在合理范围内，既保证内部元件有足够的排布空间，也避免整体体积过大占用插排的相邻位置，实际建模中需要验证插脚展开后，适配器插入墙面插座时不会与周边的插座、开关产生干涉，壳体侧面的苹果标识采用凹陷式设计，建模时还原标识的深度与边角弧度，确保后续丝印或者镭雕工艺的定位准确。壳体表面采用哑光磨砂质感，建模时不需要额外做纹理特征，只需要保证曲面的连续性，避免出现曲面褶皱影响后续的外观渲染与模具加工。

　　从结构设计的细节来看，插脚的金属片厚度、材质对应的弹性变形量需要在建模时做运动仿真验证，确保插脚在经过5000次插拔寿命测试后，仍然能保持足够的接触压力，不会出现接触电阻过大导致的发热问题。内部PCB板的固定采用壳体内部的定位柱与卡扣结构，不需要额外打螺丝，减少组装工序的同时，也避免螺丝松动引发的内部短路风险，定位柱的高度需要匹配PCB板的厚度，卡扣的倒扣量控制在0.3-0.5mm之间，既保证装配后的固定强度，也方便生产过程中的组装作业。在适配器的出线端（也就是USB-C接口端），壳体内部设计一圈密封胶圈的安装槽，提升产品的防尘防潮能力，适配桌面、差旅等多场景的使用需求。

　　对于三维建模从业者来说，这类消费电子电源产品的建模难点不在于复杂曲面，而在于对安规标准、装配公差、实际使用场景的细节还原，很多新手建模时往往只关注外观的相似度，忽略了插脚的安全距离、内部元件的排布空间、卡扣的配合尺寸这些工程细节，导致建出来的模型只能用于外观渲染，无法用于后续的结构验证或者模具开模参考。这款模型在建模过程中严格按照实际产品的工程逻辑搭建，每一处卡扣、每一个定位柱、每一段插脚的尺寸都对应实际量产的公差要求，既可以作为消费电子结构设计的参考案例，也可以用于产品展示、电商渲染等场景的素材使用。在实际的结构选型中，这类高功率PD快充适配器已经逐步替代传统的大圆头笔记本电源，成为跨设备充电的主流选择，建模时还原的折叠插脚结构、紧凑内部布局、接口防护设计，都是当前快充产品设计中的通用优化方向，能够为同类型产品的结构设计提供可参考的建模基准。
