AnbernicRG350M复古掌上游戏机结构

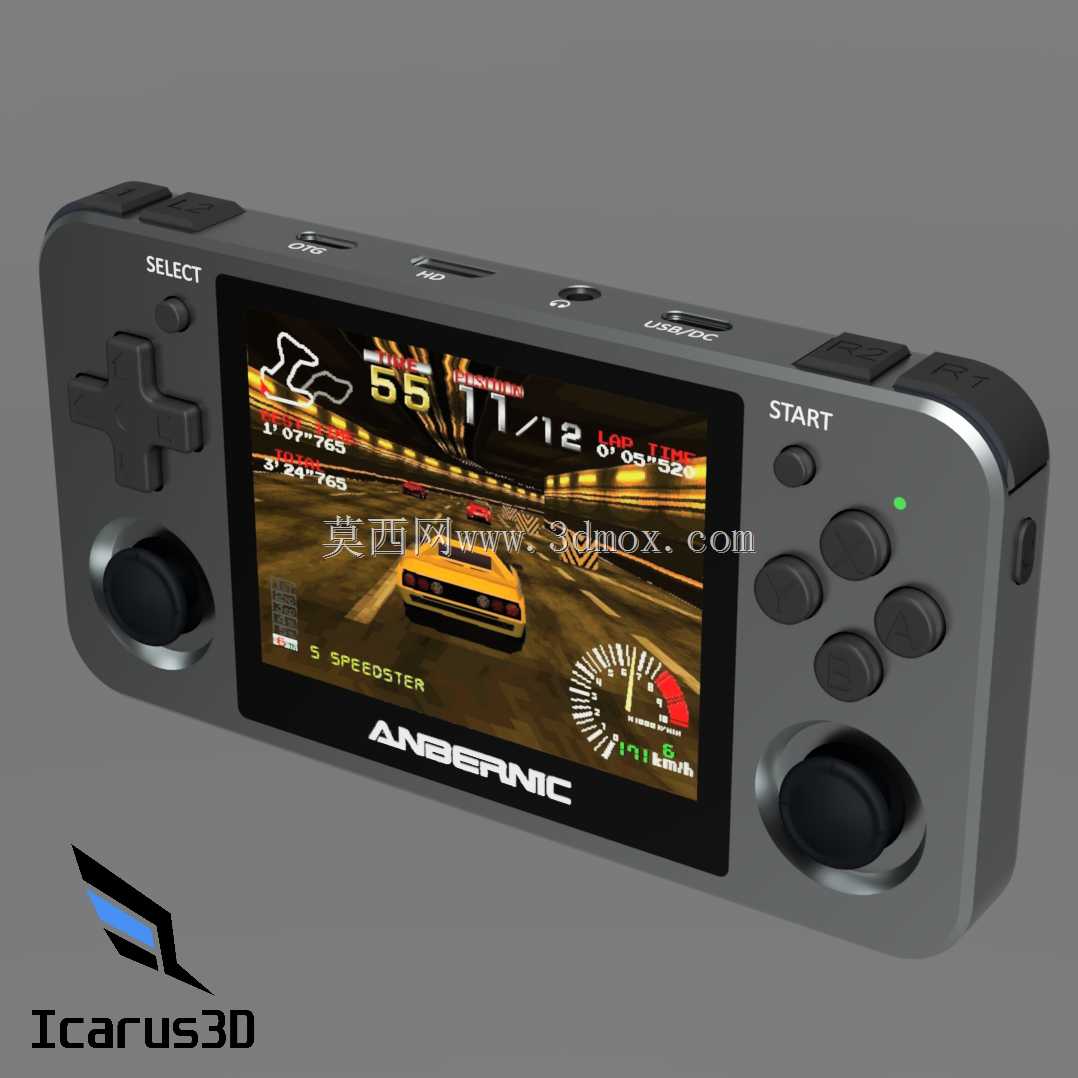

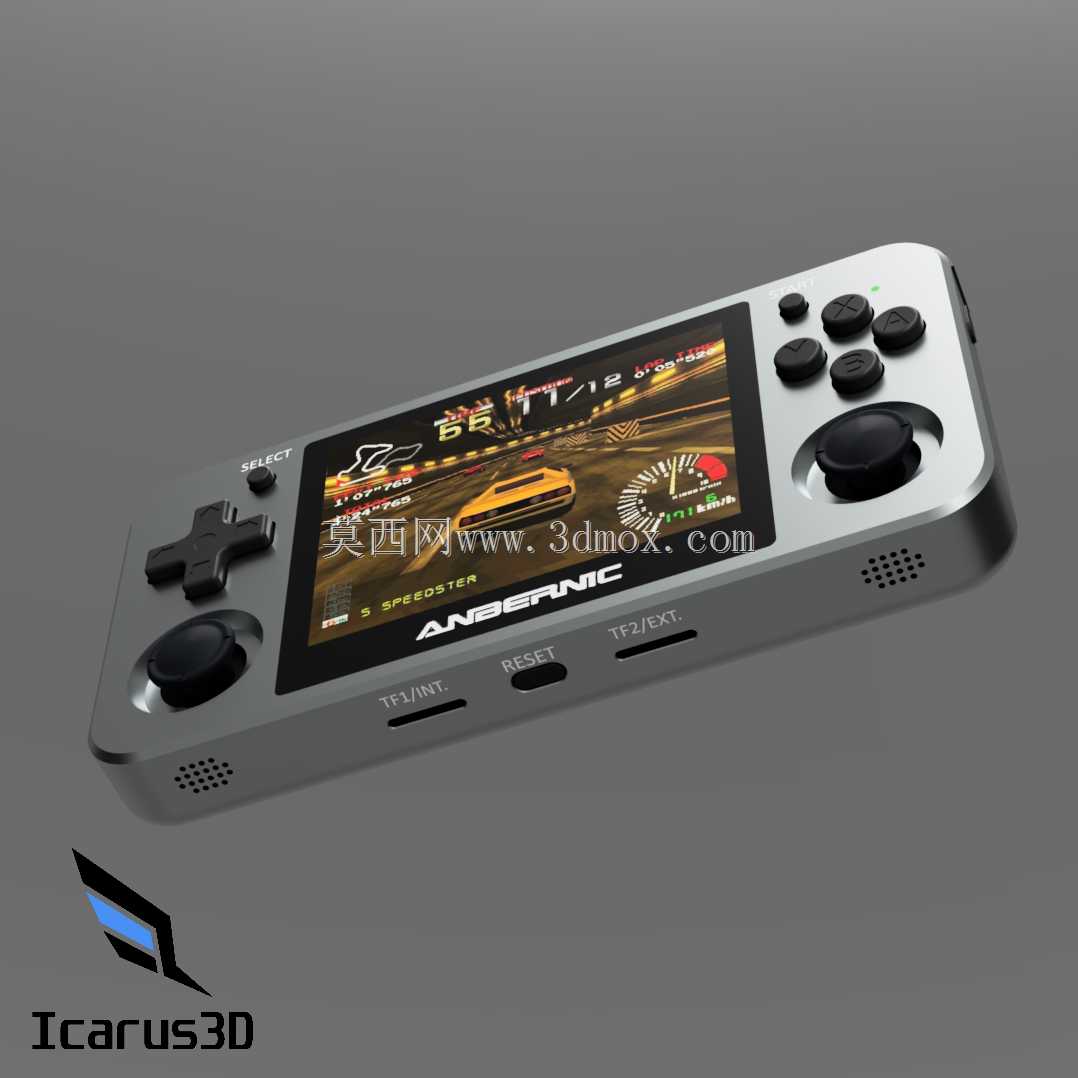

　　这款掌机的三维建模完全围绕量产级消费电子的结构落地逻辑展开，建模阶段优先完成了整机装配边界的锁定，所有尺寸均从实体设备逆向测绘获取，整机长宽高控制在145mm68mm18mm的区间内，刚好适配成年男性单手握持的掌宽范围，握持区域的侧边做了1.2mm的圆弧倒角过渡，避免长时间握持产生的硌手感，外壳采用6061铝合金一体铣削成型的方案，建模时预留了0.15mm的阳极氧化层厚度公差，保证外壳组装后不会出现尺寸超差导致的按键卡滞问题。从功能布局来看，正面左侧设置十字方向键与左模拟摇杆，方向键采用锅仔片触发结构，建模时预留了0.3mm的按键活动间隙，摇杆选用通用的小型街机摇杆组件，安装位预留了2.5mm的下沉深度，

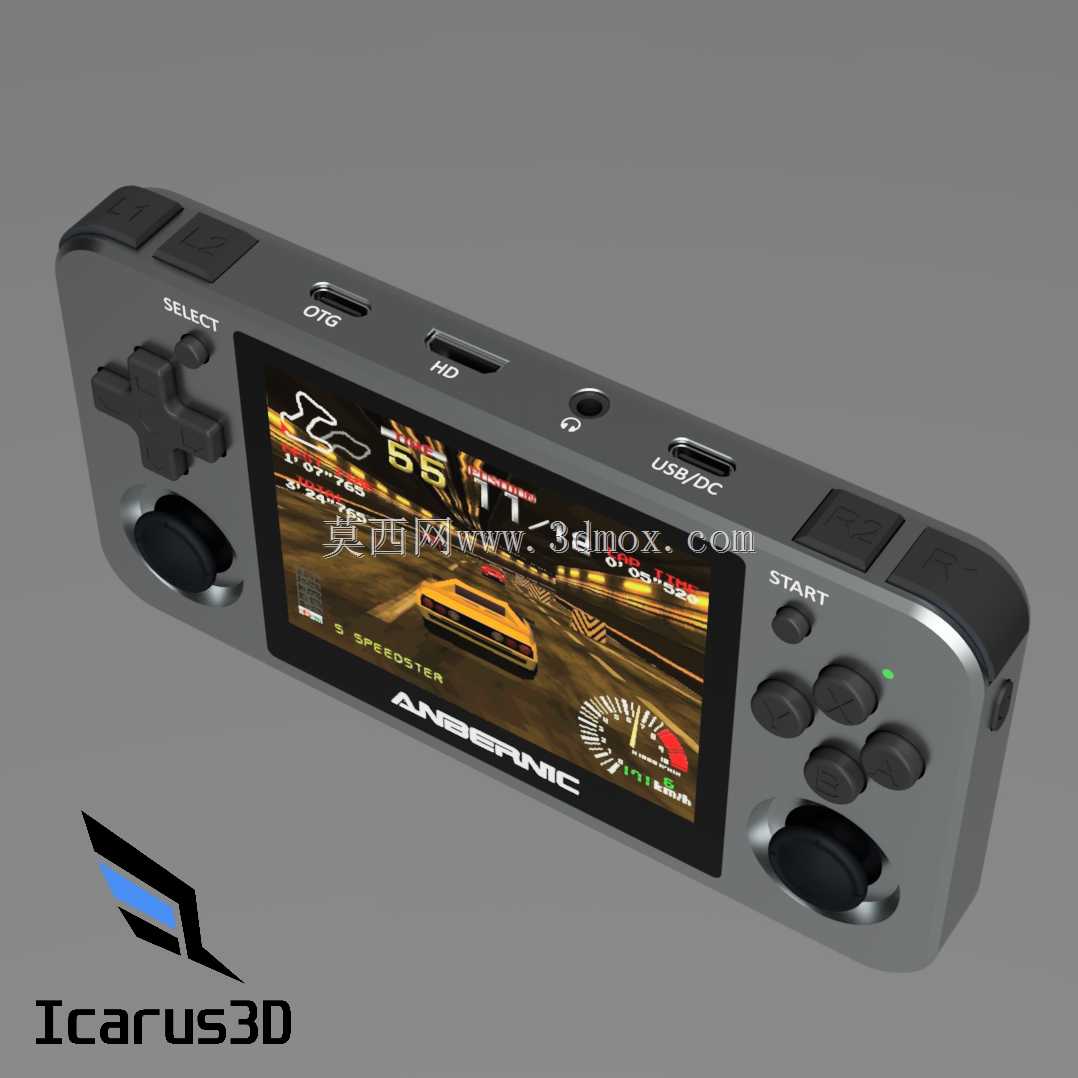

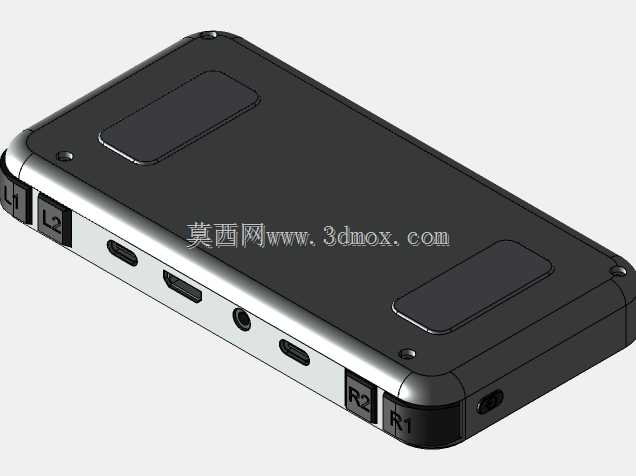

　　避免摇杆帽突出外壳过多影响收纳；右侧区域设置四颗动作功能键与右模拟摇杆，功能键的键程预留1.2mm，触发压力按50g-60g的常规消费电子按键参数做结构避让，START与SELECT功能键设置在屏幕上方两侧，位置刚好对应双手食指自然放置的区域，操作时不需要挪动握持位置即可完成触发。屏幕区域采用3.5英寸IPS显示屏，建模时屏幕边框做了1.8mm的等宽设计，屏幕与外壳之间预留0.2mm的泡棉安装间隙，用于缓冲跌落时的冲击，屏幕表面覆盖钢化玻璃面板，面板与铝合金外壳的衔接处做了0.05mm的台阶差控制，避免边缘割手。机身顶部设置了肩键、电源开关、Type-C充电接口与TF卡插槽，肩键采用微动触发结构，建模时预留了按键摆动的转轴间隙，

　　接口位置距离侧边8mm，保证充电时数据线插头不会与握持的手指产生干涉，TF卡插槽做了内凹式设计，卡托完全装入后与外壳表面齐平，不会出现突出勾挂衣物的问题。从应用场景来看，该模型可直接用于掌机收纳包的内衬结构设计，建模时已经还原了整机所有外轮廓的凸起细节，包括摇杆帽、肩键的突出高度，收纳包内衬的泡棉开槽可以直接参照模型外轮廓做负公差偏移，保证设备放入后不会出现晃动；同时该模型也可用于第三方改装配件的结构验证，比如定制彩色按键、替换外壳、外接手柄支架等配件的设计，都可以直接基于该模型的装配基准做匹配设计，不需要再反复测绘实体设备的尺寸。建模过程中对内部结构的装配逻辑也做了完整还原，铝合金外壳的壁厚控制在1.2mm，内部预留了主板、电池、

　　扬声器的安装位，电池仓尺寸适配3000mAh容量的聚合物锂电池，安装位周围设置了2mm高的限位筋，避免电池在壳体内晃动，扬声器出声孔位置对应外壳底部的开孔区域，开孔直径1mm，孔间距2mm，建模时做了通孔处理，可直接用于出声效果的仿真验证。按键区域的防水结构也做了基础还原，所有按键与外壳的配合缝隙处都预留了硅胶防水圈的安装槽，防水圈线径0.8mm，槽深0.6mm，装配后可实现IP54级别的防泼溅能力，应对日常使用时的汗水、少量溅水场景。整机的重量控制在180g左右，建模时通过调整铝合金外壳的局部挖空区域来平衡整机重量，重心落在设备中心位置，单手握持时不会出现头重脚轻的问题，长时间游戏操作的手腕疲劳度更低。对于结构设计从业者来说，该模型完整还原了消费电子类手持设备的结构设计逻辑，从材料选型、公差预留、人机工程适配到装配间隙控制，都可以作为同类手持电子设备建模的参考案例，尤其是铝合金外壳与塑料按键、电子组件的配合公差处理，能够直接迁移到同类手持终端、便携检测设备的结构设计工作中，减少前期方案验证的测绘工作量。
