六轴Dynamixel伺服驱动串联机械臂结构

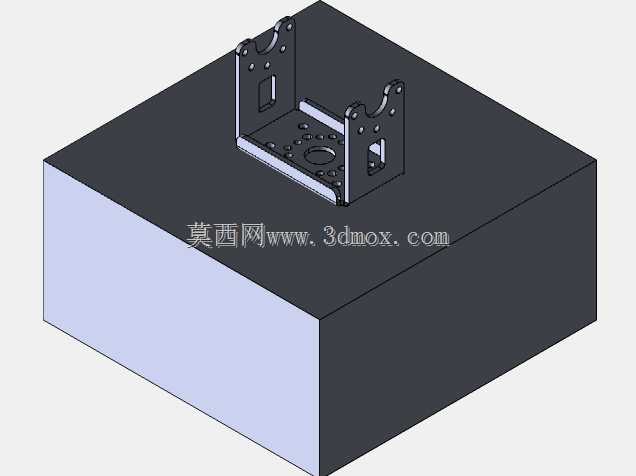

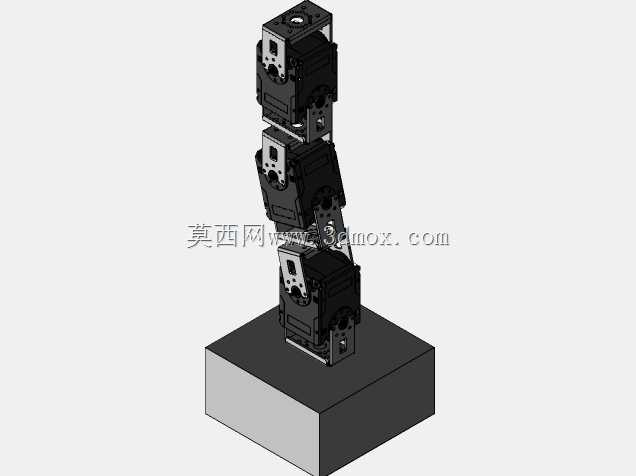

　　这款串联式多关节机械臂采用六组XL430-W250-T型号Dynamixel伺服电机作为关节驱动核心，整体采用垂直串联的关节布局，从底部固定基座向上依次排布腰转、肩摆、肘摆、腕转、腕摆、末端回转六个运动自由度，各关节模组采用统一的标准化连接结构，关节间通过伺服电机自带的安装孔位直接对接，无需额外设计复杂的转接法兰，大幅降低了装配调试的复杂度。基座部分采用实心方块式安装结构，底面为完整平面，可直接通过螺栓固定在实训台、桌面或移动平台上，安装时需预留基座周边至少100mm的操作空间，用于走线、接线以及关节运动时的避碰，基座内部可容纳伺服电机的供电与通讯走线，所有线缆从关节内部中空位置穿过，避免运动过程中出现线缆缠绕、拉扯的问题。

　　从实际应用场景来看，这类小型伺服机械臂主要面向高校机器人工程、机械电子工程专业的实训教学场景，可用于开展运动学正逆解算法验证、轨迹规划实验、多轴协同控制调试等教学内容，也可作为小型自动化工作站的执行单元，完成轻量物料的分拣、搬运、码放，或是搭载视觉传感器完成目标识别抓取、轨迹示教等二次开发任务，也适合机器人爱好者作为开源硬件平台开展创意项目开发。

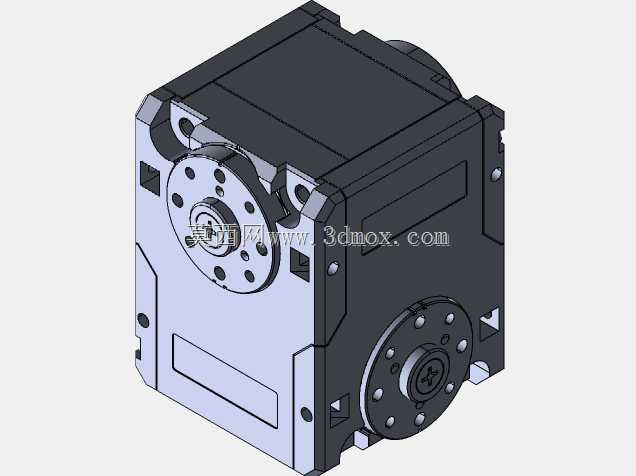

　　在功能特性上，所选用的Dynamixel伺服电机集成了位置反馈、速度反馈、电流检测功能，支持总线式通讯，仅需通过一组通讯线即可串联所有关节，无需为每个电机单独布设控制线路，大幅简化了电气布线的工作量；每个关节的输出扭矩可满足末端搭载500g以内负载的运动需求，关节运动角度范围可通过软件设置软限位，配合结构上的机械硬限位，可避免运动超程造成的结构损坏或设备碰撞。

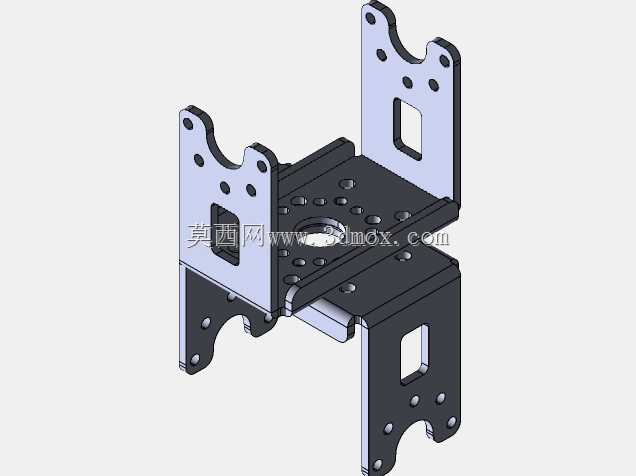

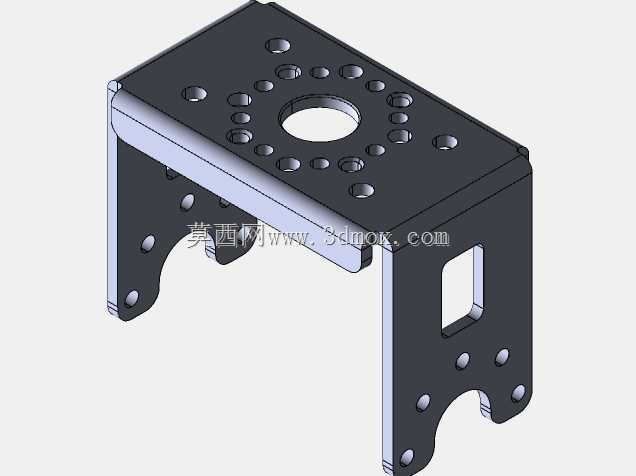

　　设计思路上，这款机械臂没有采用复杂的轻量化异形结构，所有关节连接部位均直接利用伺服电机的原厂安装面进行对接，结构件数量少，加工难度低，普通的3D打印或者轻型铝型材加工即可完成非标准件的制作，整体装配流程无需专用工装，按照关节顺序依次堆叠固定即可完成组装，后期维护时可单独更换任意一个故障关节，无需拆解整臂，降低了维护成本。关节之间的连接面采用定位止口设计，装配时可自动保证关节轴线的同轴度，减少装配误差对末端定位精度的影响。

　　在安装边界与尺寸层面，整臂完全伸展时的总高度约为420mm，水平方向最大伸展半径约为350mm，安装时需在基座上方预留半径400mm、高度500mm的无遮挡运动空间，避免机械臂运动过程中与周边设备、防护结构发生碰撞；末端执行器的安装接口采用标准的伺服电机输出孔位，可适配夹爪、吸盘、画笔、探针等多种小型末端执行器，更换末端时仅需拧动固定螺栓即可完成快速切换，无需重新调整关节零点位置。

　　从结构设计的细节来看，每个关节的连接部位都预留了走线槽，通讯线与电源线可顺着关节侧壁的线槽排布，既保证了外观整洁，也能避免线缆在关节反复转动过程中出现磨损；基座的重量占整臂总重量的40%左右，可保证机械臂在最大伸展半径、满载运行时不会出现倾翻问题，无需额外加装配重块，若需要将机械臂安装在垂直立面或者移动平台上，可在基座上额外加装固定压块，提升安装的牢固性。

　　在实际调试过程中，这类采用标准伺服关节的机械臂无需进行复杂的零点校准，每个伺服电机内置的绝对位置传感器可在断电后保存位置信息，重新上电后无需重新回零即可直接运行，适合教学场景下频繁开关机、反复调试的使用需求；同时由于关节模组的标准化程度高，开发者可直接基于官方提供的SDK进行控制程序开发，无需从零编写底层驱动，可将更多精力放在控制算法验证、上层功能开发上，缩短项目开发周期。
