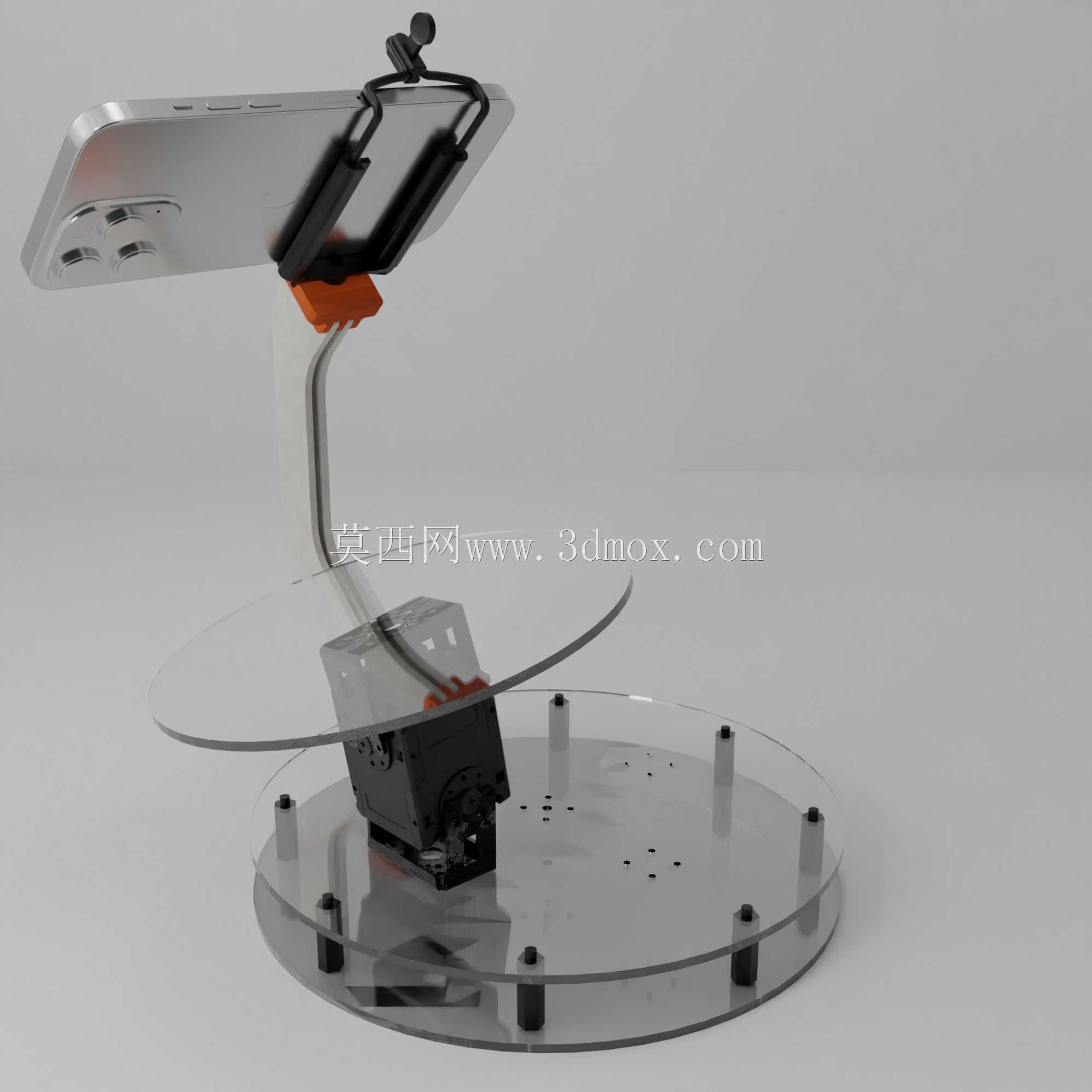

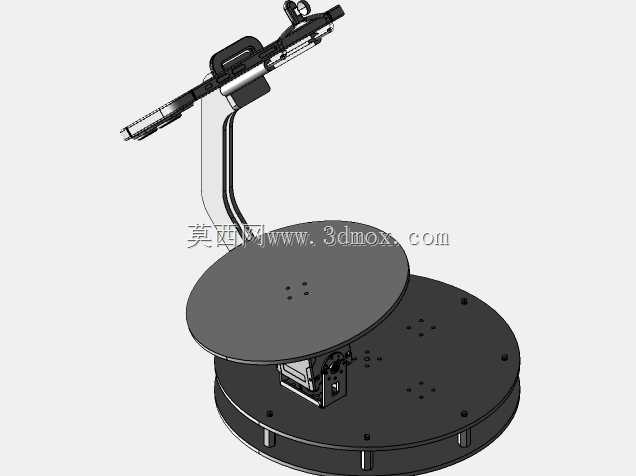

这套平板球体平衡装置,核心应用场景覆盖机器视觉算法验证、伺服运动控制教学、动态平衡系统原理演示多个领域,很多高校自动化实验室、机器人研发团队在做视觉伺服相关的课题验证时,都会搭建类似的原理样机,用来测试视觉识别延迟、控制回路响应速度、执行机构精度对动态平衡效果的影响,相比纯仿真环境,实体装置能直接暴露算法落地时的各类实际问题,比如视觉采样的帧间抖动、机械结构的装配间隙、伺服响应的滞后量这些仿真里容易被忽略的因素。装置的实际用途非常明确,一方面可以作为控制算法的验证载体,不管是经典PID控制还是现在常用的强化学习控制策略,都能在这套平台上快速部署测试,通过调整平板的倾斜角度,让放置在平板上的球体始终停留在设定的目标位置,甚至可以按照预设轨迹在平板上移动;另一方面也能作为教学演示设备,直观展示闭环控制系统的工作逻辑,从视觉采集球体位置、控制器计算偏差量、到伺服机构调整平板倾角的整个流程,都能直观呈现给学习者,比纯理论讲解的接受度高很多。从功能特性上看,这套装置采用分层式的结构设计,最底层是圆形的安装基座,采用透明亚克力板材激光切割加工,基座上预留了伺服舵机的安装孔位、支撑柱的固定孔,所有孔位的位置精度控制在0.1mm以内,保证装配后上层平板的运动不会出现卡滞;中间层是执行机构层,搭载了两个正交布置的伺服舵机,分别负责X轴和Y轴方向的平板倾角调整,舵机输出端通过万向节结构和上层的平衡平板连接,能实现两个自由度的角度偏转,
偏转角度范围控制在正负15度以内,足够覆盖球体平衡所需的调整量,同时避免角度过大导致球体直接滑落;上层的平衡平板同样采用透明亚克力材质,表面做了轻微的磨砂处理,既保证球体滚动时的阻力均匀,也不会因为表面反光影响视觉识别的精度。装置顶部预留了手机固定支架,支架采用可弯折的定型软管连接,能任意调整手机的拍摄角度和高度,刚好让手机摄像头完整覆盖整个平衡平板的区域,手机采集到的实时画面通过无线传输的方式发送到上位机,上位机运行视觉识别算法,通过颜色识别或者轮廓检测的方式实时定位平板上球体的坐标位置,再和预设的目标坐标做对比,计算出X、Y两个方向的位置偏差,将偏差量输入控制算法后输出对应的舵机转动角度指令,发送给舵机驱动板调整平板的倾斜方向,
利用重力让球体向偏差减小的方向滚动,形成完整的闭环控制回路。设计过程中首先要考虑的是结构的刚性问题,因为伺服舵机在快速调整角度时会产生一定的振动,如果基座和支撑结构的刚性不足,会导致整个装置出现共振,直接影响平衡控制的精度,所以基座采用双层亚克力板叠合的结构,支撑柱采用金属材质的六角铜柱,通过螺丝和上下层板锁紧,保证整个底座的重量足够,重心落在底座的中心位置,不会因为舵机的快速动作出现装置移位的情况。然后是安装边界的考量,整个装置的底座直径控制在300mm以内,整体高度不超过400mm,放置在普通的实验桌面上就能使用,不需要额外的固定安装;手机固定支架的适配范围覆盖了主流尺寸的智能手机,夹持宽度可以在60mm到90mm之间调整,
夹持位置避开手机的摄像头区域,不会遮挡拍摄视野;舵机的走线全部从亚克力板的预留孔位中穿过,不会外露干扰平板上球体的滚动,也避免运动过程中拉扯线路导致接触不良。视觉识别部分的设计特意采用手机作为图像采集端,相比专用的工业相机,手机的获取成本更低,部署更方便,只要在手机上安装对应的图像传输APP就能实现实时画面回传,对于教学场景和个人爱好者来说门槛更低,当然如果需要更高的采样精度和更低的传输延迟,也可以将手机替换成USB工业相机,支架的安装接口预留了通用的1/4英寸螺丝孔,能直接兼容常规的相机固定支架。平衡平板的尺寸设计为直径250mm的圆形,这个尺寸刚好能在手机摄像头的常规拍摄距离内完整覆盖,同时给球体预留足够的滚动调整空间,平板和舵机连接的万向节位置做了沉孔处理,保证平板表面的平整度,不会出现凸起阻碍球体滚动;球体选用常规的硬质光滑塑料球或者钢球都可以,直径在20mm到40mm之间都能被稳定识别和控制,不需要额外定制专用的球体。在控制逻辑的匹配上,结构设计时特意将两个舵机的转动轴线调整到和平板的中心平面重合,这样舵机转动的角度和平板的倾斜角度是线性对应的,不需要做复杂的坐标转换,能大幅降低控制算法的编写难度,同时也减少了非线性误差对控制效果的影响;舵机选用大扭矩的数字舵机,保持扭矩足够支撑平板和球体的重量,不会因为负载出现角度掉步,响应速度控制在0.1s以内,能跟上球体滚动的动态调整需求。
