PIXHAWK 6X迷你飞控结构设计方案

　　在小型多旋翼、固定翼航模以及轻量化行业无人机的装机适配场景中，飞控模块的安装空间占用、接口对位精度始终是结构设计阶段需要优先考量的核心要素，PIXHAWK 6X迷你飞控的结构建模完全围绕紧凑装机需求展开，将所有外接端口的位置公差控制在0.1mm以内，能够直接匹配市面上主流的迷你飞控安装减震架、航电集成舱的开孔定位，不需要装机人员额外做扩孔、移位等二次修配工作。

　　从实际使用场景来看，这款迷你飞控主要面向轴距250mm以下的穿越机、1kg起飞重量以内的小型测绘无人机、室内巡检无人家族等对设备重量、体积有严苛要求的装机场景，相比标准尺寸的PIXHAWK 6X飞控，迷你版本在保留核心传感器、主控制算力的前提下，对板载接口的排布做了高度集成化处理，将主供电接口、PWM信号输出接口、GPS外接端口、数传端口按照实际装机的走线方向做了侧边排布，所有接口的开口方向都平行于飞控安装底板，能够最大程度压缩航电舱的垂直方向空间占用，避免接线后插头突出于飞控本体上表面，影响上层GPS模块、减震球的安装布局。

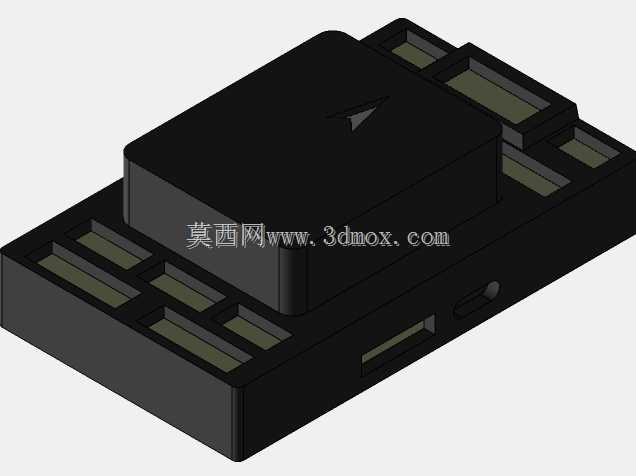

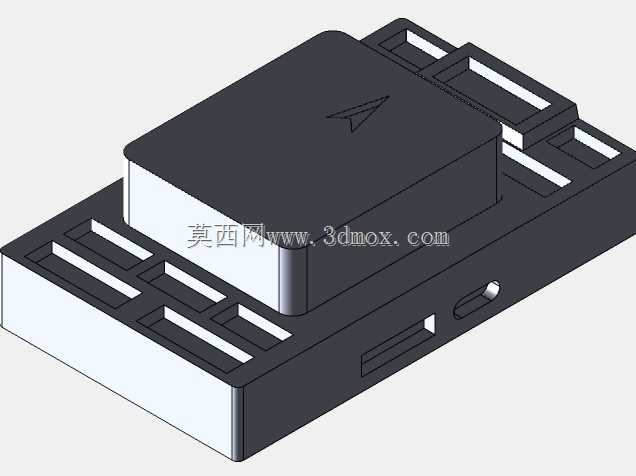

　　设计过程中首先明确了安装边界的硬指标：飞控本体的主体外壳采用方正切角造型，上盖表面预留了航向标识箭头，装机时可以直接通过箭头快速判断飞控的安装朝向，不需要额外对照丝印文字找正，能够有效减少装机时的方向装反概率。外壳侧面的Micro USB调试接口做了下沉式处理，接口端面与外壳侧面齐平，调试插线时不会因为插头突出导致飞控侧面与舱壁产生干涉，同时接口周围做了0.2mm的凸台加强结构，能够承受多次插拔带来的侧向应力，避免长期使用后接口开焊脱落。

　　端口布局上，所有信号输出端口统一排布在飞控本体的两个长边侧面，按照信号类型做了分组排列，电源输入端口单独设置在靠近短边的位置，与信号端口保持2mm以上的安全间距，避免大电流走线对弱信号产生电磁干扰。每个端口的插槽深度都按照标准航模插头的插入深度做了限位设计，插头插入后不会因为过深顶到内部PCB板，也不会因为插入深度不足导致飞行过程中震动松脱。

　　外壳的上下盖采用卡扣加定位柱的组合装配方式，四个角的定位柱公差控制在0.05mm以内，上下盖合模后不会出现错位、缝隙不均的问题，外壳内壁对应PCB板上的核心传感器位置做了0.3mm的避让槽，避免外壳压到板载元器件造成短路或者传感器受力偏移。飞控底部的安装孔位完全兼容通用的30.5mm*30.5mm飞控安装孔距，能够直接适配市面上绝大多数的飞控减震板、碳纤安装架，不需要重新设计安装转接件，对于做轻量化无人机集成的结构工程师来说，可以直接调用该模型完成航电舱的布局干涉检查，提前验证走线空间、安装间隙是否满足设计要求，减少样机试制阶段的反复修模次数。

　　从建模细节来看，模型还原了外壳表面的所有细微结构，包括上盖的航向标识凸点、侧面接口的内部挡片、底部的安装孔沉台，所有倒角、圆角都按照实际开模的工艺要求做了处理，没有出现直角尖边的结构，既符合塑料注塑件的生产工艺要求，也能避免装机时尖锐边角划伤线材或者操作人员。模型的端口位置精度经过校准，每个接口的中心线位置、插槽宽度都和实物保持一致，在做整机装配仿真时，可以直接配合标准的航模插头模型完成走线模拟，验证不同长度的插头插入后是否会和周边的电调、接收机等部件产生干涉，提前优化航电舱的内部布局，把结构问题解决在设计阶段，减少后续装机调试的时间成本。
