PIXHAWK6X迷你PWM信号转接模块

　　在多旋翼、固定翼等小型无人飞行器的飞控系统搭建过程中，飞控核心板的IO接口资源往往十分有限，尤其是针对迷你型飞控硬件，为了压缩整体体积，板载引出的PWM通道数量通常无法满足多舵机、多电调的独立控制需求，这类迷你PWM模块就是为解决该痛点设计的信号扩展转接部件。

　　从实际装机场景来看，该模块主要适配PIXHAWK 6X迷你飞控套装，作为飞控核心与外围执行机构之间的信号中转单元，可将飞控输出的串行控制信号转换为多路独立PWM信号，分别输送给各个电调、舵机等执行部件，解决迷你飞控板载接口不足的问题，同时避免飞控板直接引出大量线束造成的机舱布线杂乱问题，提升小型无人机内部走线的规整度，降低线束干涉、信号干扰的概率。

　　从功能特性上看，该模块属于独立式PWM信号转换单元，无需额外搭载复杂的信号处理电路，仅需通过配套排线与飞控对应接口连接即可完成信号通讯，模块上引出的排针接口直接对应标准PWM信号定义，支持市面上绝大多数标准航模电调、模拟舵机的信号接入，无需额外制作转接线材，降低装机调试的门槛。模块本身不承担信号运算功能，仅做信号的解串与电平匹配，信号延迟控制在航模控制可接受的范围内，不会对飞控的控制响应速度造成明显影响，能够满足小型无人机飞行过程中的实时控制需求。

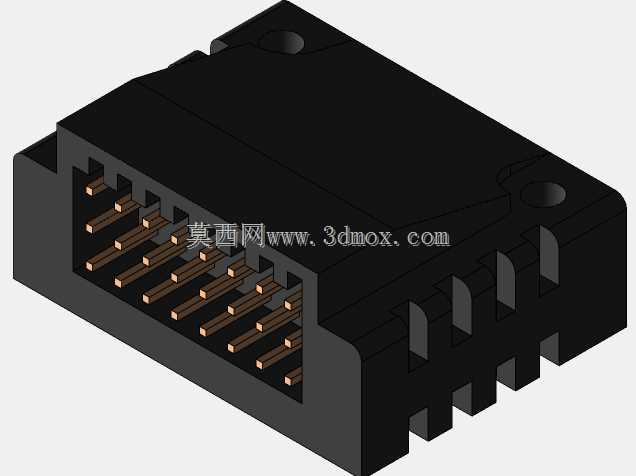

　　在结构设计层面，该模块采用黑色绝缘塑壳作为主体封装，外壳通过一体注塑成型，边角做了圆弧过渡处理，避免装机过程中尖锐边角划伤线材或其他机载部件。外壳两侧设计有定位凸台与卡槽结构，一方面可以与PIXHAWK 6X迷你飞控的配套安装架快速卡合，实现模块与飞控的叠层安装，最大限度压缩安装占用的空间，适配小型无人机紧凑的机舱布局；另一方面卡槽结构可以对连接排线起到限位作用，避免飞行过程中的震动导致排线松脱，提升连接可靠性。模块正面的排针采用标准2.54mm间距设计，排针引脚做了镀金处理，提升抗氧化能力与接触稳定性，排针周围的塑壳做了加高围挡，避免插接线材时相邻引脚短接造成的电路故障。外壳上预留的两个圆形安装孔，支持通过M2螺丝将模块独立固定在机舱内的安装位上，适配不同的装机布局需求，既可以和飞控叠装，也可以根据布线需求单独固定在机舱其他位置。

　　关于安装边界与尺寸适配，该模块整体为长方体结构，整体体积远小于标准PIXHAWK飞控板，叠装在迷你飞控侧面或下方时，不会超出飞控本身的安装投影范围，不会额外增加飞控安装位的尺寸需求。模块的接口朝向做了优化设计，排针接口与飞控连接接口分别位于模块相邻的两个侧面，接线时线束可以从不同方向引出，避免所有线束集中在同一侧造成的走线弯折半径过小问题，适配30mm、35mm等常见间距的飞控安装架安装孔位，无需对现有无人机的飞控安装舱做额外修改即可直接装配。模块外壳的绝缘性能可以避免模块与机舱内的碳纤维板、金属结构件接触造成的短路问题，即使在震动较大的飞行场景下，模块外壳也能对内部的电路板起到足够的防护作用，抵御飞行过程中的轻微磕碰与震动冲击。

　　在实际选型应用中，这类迷你PWM模块尤其适合轴距在250mm以下的小型穿越机、小型航拍无人机、室内迷你无人机使用，这类机型的机舱空间十分有限，无法搭载大体积的IO扩展板，该模块的小体积设计刚好匹配这类场景的安装需求。模块的引脚定义完全匹配PIXHAWK系列飞控的固件输出定义，刷入对应版本固件的飞控可以直接识别该模块，无需进行复杂的参数配置即可实现多路PWM信号输出，调试过程中可以直接通过飞控地面站对每个通道的输出信号进行校准，匹配不同型号的电调与舵机行程，适配不同构型的无人机装机需求。
