高精度H-RTK F9P卫星导航接收基座结构

　　做高精度定位相关设备结构设计快八年，经手的GNSS接收端基座改型不下二十版，这次做的H-RTK F9P配套接收基座，核心是适配厘米级定位场景的安装与信号接收需求，先从实际落地的场景倒推结构逻辑。这类基座最常出现在三个场景里：一是测绘作业的移动站端，搭配对中杆架设在野外测点，要扛住户外高低温、突降暴雨还有作业时的磕碰；二是自动驾驶农机的车顶固定位，长期暴露在农田扬尘、农药喷淋还有农机行进的持续振动环境里；三是无人配送车、低速自动驾驶车辆的顶部安装位，要兼顾风阻和车身安装的适配性，不能因为造型突出增加行车风噪或者剐蹭风险。

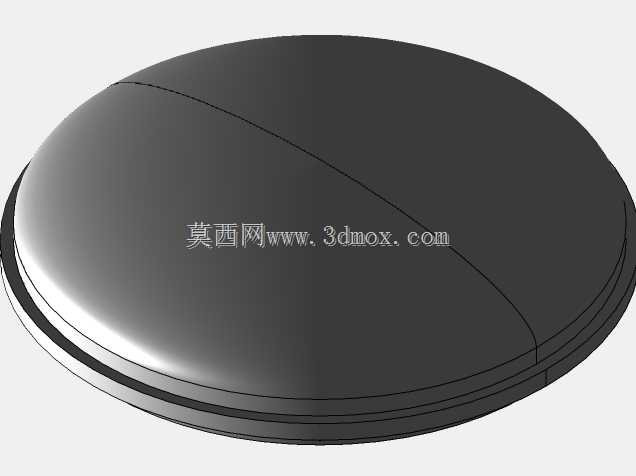

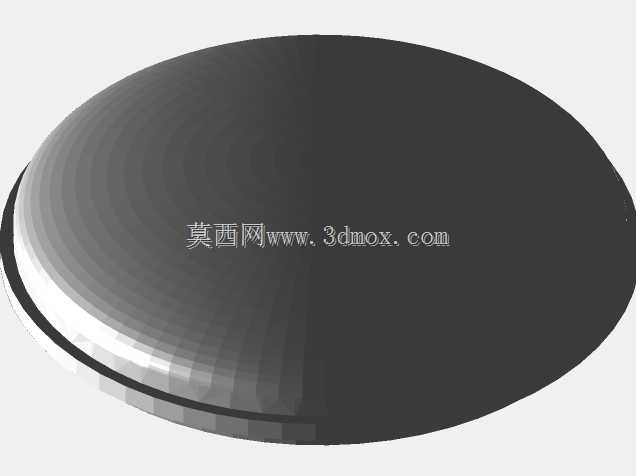

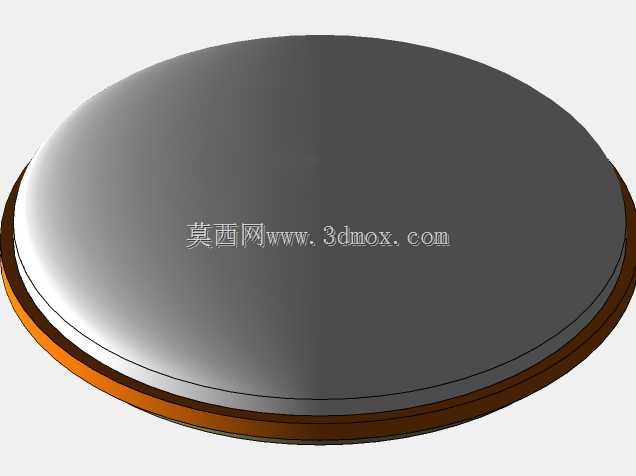

　　先讲功能层面的设计取舍，RTK接收基座的核心作用是给内置的F9P定位板卡、GNSS陶瓷天线提供稳定的安装载体，同时要保证天线朝上的辐射面无金属遮挡，避免信号多路径效应。整个主体采用扁圆形的低轮廓设计，顶面做了微弧过渡，不是完全的平面，一方面是户外使用时雨水、扬尘能顺着弧面快速滑落，不会在表面积聚遮挡信号接收面，另一方面扁圆造型在车载安装时能有效降低风阻系数，高速行进时不会因为造型产生额外的风噪，也减少长期风振带来的连接松动风险。基座的外圈做了一圈阶梯式的止口结构，这个结构是用来卡接防水密封圈的，上下壳体合模后，密封圈被压紧在止口位置，能达到IP67级的密封效果，完全满足户外露天长期使用的防水防尘要求，哪怕是短时浸水或者高压水枪冲洗，也不会出现内部板卡受潮的问题。

　　安装边界的尺寸是反复和硬件工程师核对过的，整体直径控制在180mm，整体高度不超过35mm，这个尺寸刚好能把F9P定位板卡、低噪声放大电路、防雷防浪涌模块全部容纳在内，不会因为尺寸过大增加安装时的空间占用，也不会因为尺寸过小导致内部元器件排布拥挤，影响散热和信号隔离。底部设计了三个呈120度均匀分布的M5安装螺孔，孔位的中心圆直径是120mm，这个安装孔距是行业内通用的GNSS天线安装标准，不管是固定在对中杆的顶部连接座、农机车顶的预装支架，还是无人车的顶部安装平台，都能直接适配，不需要额外做转接板，减少现场安装的工作量。底部还预留了一个直径8mm的走线孔，孔位同样做了橡胶防水护套，连接馈线从护套穿过之后，既能固定线缆避免拉扯导致内部接线脱落，也能保证走线位置的密封性能。

　　设计思路上没有做多余的异形结构，整个壳体采用改性ABS材料注塑成型，顶面的天线罩部分采用添加了抗紫外线剂的ASA材料，长期在户外暴晒不会出现发黄、开裂的问题，材料的介电常数控制在2.2以内，不会对GNSS信号的接收产生衰减。内部做了三个十字形的安装柱，分别用来固定定位板卡、天线模块和屏蔽罩，安装柱的高度经过精确计算，保证陶瓷天线的辐射面距离顶面外罩的距离刚好是15mm，这个距离是L1、L2频段信号接收的最优间距，能最大程度提升信号接收的增益。壳体内部的侧壁还做了一圈屏蔽槽，用来安装铜箔屏蔽层，隔绝外界的电磁干扰，尤其是车载或者农机使用场景下，车载电台、电机驱动器产生的电磁辐射不会干扰到内部定位板卡的正常工作，避免出现定位漂移的问题。

　　之前做过的几款基座，有过因为底部安装面没有做防滑纹路，长期振动后安装螺丝松动的问题，这次在底部安装面做了一圈网格状的防滑橡胶垫嵌槽，安装时嵌上3mm厚的丁腈橡胶垫，既可以弥补安装面的平面度误差，也能增加接触面的摩擦力，哪怕是长期在振动环境下使用，螺丝也不会出现回松的情况。另外在基座的侧面没有设计任何突出的接口，所有的接线都从底部走线孔引出，避免侧面突出的接口在磕碰时出现断裂，也进一步提升了整体的密封性能。考虑到冬季低温环境下的使用，壳体材料的耐低温性能做到了零下40摄氏度不脆裂，高温环境下85摄氏度不变形，能覆盖国内绝大多数地区的户外使用环境，不管是东北冬季的野外测绘，还是南方夏季的车顶暴晒，都能保持结构的稳定性。

　　整个结构的建模过程中，所有的壁厚都控制在2.5mm，加强筋的厚度控制在1.5mm，既保证了整体的结构强度，1.5米高度自由跌落至水泥地面不会出现壳体开裂，也不会因为壁厚过大导致注塑成型时出现缩痕、翘曲的问题。合模位置选在壳体侧面的阶梯止口处，合模线做了隐藏式设计，不会在外观面留下明显的合模痕迹，也不会影响密封圈的压紧效果。内部的走线位置都设计了走线卡扣，把馈线和板卡连接线固定在壳体侧壁，避免振动时线缆晃动碰到元器件导致短路，也让内部的走线更加规整，方便后期的组装和维护。
