H-RTK F9P GNSS螺旋天线结构设计

　　在高精度卫星定位相关的设备集成场景里，RTK定位模块的结构适配一直是机载、车载自动驾驶系统搭建中容易被忽略但直接影响信号接收稳定性的环节，这款H-RTK F9P GNSS螺旋结构的建模，完全围绕实际装机的适配需求展开，没有做多余的装饰性结构，所有特征都服务于安装、信号传输与硬件防护的实际功能。

　　从实际应用场景来看，这类螺旋结构的GNSS组件，主要适配多旋翼无人机、无人车、自动驾驶农机的高精度定位需求，区别于普通陶瓷贴片天线，螺旋结构的天线在低仰角卫星信号接收上有明显优势，在载体做倾斜、大角度机动的时候，依然能保持稳定的卫星锁定状态，不会因为姿态变化出现信号失锁导致的定位漂移，这也是为什么在需要厘米级定位精度的自动驾驶作业场景里，螺旋天线结构的GNSS模块逐渐成为主流选型。

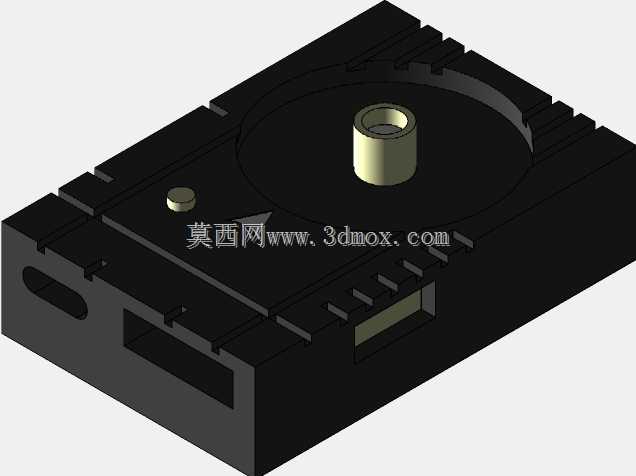

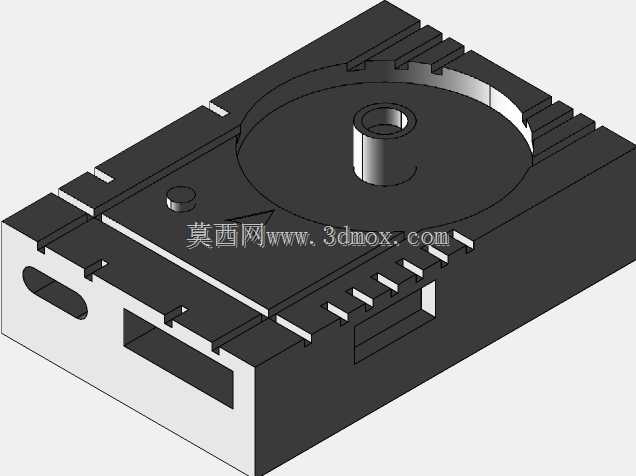

　　具体到结构设计的细节上，整个模块采用一体化的基座设计，主体基座做了等距的散热鳍片结构，这些鳍片不是装饰特征，因为F9P定位芯片在连续高频率输出RTK差分数据的时候，工作温升会比普通导航芯片高不少，鳍片结构直接和基座一体成型，不需要额外加装散热片，既减少了整体装配的零件数量，也能在户外高温作业环境下，把芯片工作产生的热量快速传导到外部空气中，避免高温导致的芯片降频或者定位数据输出延迟。基座侧面预留了标准的接口安装槽位，槽位的尺寸边界严格匹配常用的GH1.25间距通讯接口，安装的时候不需要额外做结构切割，接口插装后和基座外表面齐平，不会突出壳体影响整体安装平整度，也能避免飞行或者行进过程中剐蹭到线材导致接口松脱。

　　顶部的螺旋天线安装位做了精准的同轴定位凸台，凸台的高度经过实际信号测试验证，刚好让螺旋天线的辐射面避开基座内部金属电路的信号遮挡，凸台的内径和螺旋天线的底座外径做了小间隙配合，装配的时候只需要点少量固定胶就能完成天线的固定，不需要额外设计螺丝固定柱，减少了金属螺丝对天线信号的反射干扰。凸台旁边预留的小型金属触点安装位，是用来连接天线馈线的接地端，这个位置的结构特意做了下沉处理，让馈线焊接点不会突出天线安装平面，避免安装天线外壳的时候压到馈线导致接触不良。

　　关于安装边界的尺寸控制，整个模块的基座长宽尺寸控制在常规飞控安装的标准孔距范围内，底部预留的四个安装沉孔位置，和市面上主流的自动驾驶仪、飞控模块的安装孔位完全兼容，用户在做系统集成的时候，不需要重新设计安装支架，可以直接叠装在飞控上方，或者通过标准铝柱固定在设备舱的标准安装位上，沉孔的深度刚好让M2螺丝的头部完全埋入基座内部，不会突出底部平面，保证模块安装后和安装面完全贴合，不会因为螺丝突出导致安装倾斜，影响天线的垂直指向精度。基座的边角全部做了R2的圆角处理，一方面是避免尖锐边角在装配的时候划伤操作人员或者线材，另一方面也能减少无人机飞行过程中的风阻，在高速飞行的时候不会因为棱角产生多余的紊流影响飞行稳定性。

　　在结构强度的设计考量上，整个基座的壁厚做了差异化设计，安装孔位、接口槽位这些受力集中的位置，壁厚比其他位置厚0.8mm，既保证了整体结构的抗冲击能力，在设备遇到颠簸、轻微碰撞的时候不会出现壳体开裂，也不会因为整体壁厚过大导致模块重量超标，毕竟对于无人机这类对载重敏感的设备来说，每减少1g的结构重量，都能换来更长的作业续航时间。基座侧面的鳍片之间的间距也做了优化，既保证了足够的散热面积，也不会因为间距过小导致户外作业的时候灰尘、杂物堆积在鳍片缝隙里影响散热效果，日常维护的时候只需要用毛刷简单清扫就能完成清洁，不需要拆解模块。

　　从建模的细节还原度来看，所有结构特征都和实际量产的硬件结构完全一致，包括接口槽位内部的卡扣限位、安装沉孔的倒角、散热鳍片的拔模斜度这些容易被忽略的细节都做了精准还原，结构工程师在做设备舱结构设计的时候，可以直接导入这个模型做干涉检查，不需要再手动测绘模块尺寸，能大幅缩短集成设计的周期，也能避免因为手动测绘的尺寸误差导致的装配干涉问题。在做整机布线规划的时候，也可以直接参照模型上的接口位置预留线材的弯曲半径，保证线材装配的时候不会出现过度弯折导致的线芯断裂问题。

　　很多工程师在做GNSS模块集成的时候，经常会忽略天线安装位置的金属遮挡问题，这个模型在设计的时候就已经把内部电路的金属屏蔽罩位置做了等效还原，用户在做整机结构布局的时候，可以直接参照模型内部的屏蔽区域，调整模块的安装位置，让天线的辐射方向没有金属结构遮挡，最大化发挥螺旋天线的信号接收性能，不需要再单独做信号遮挡的仿真验证，能减少很多前期调试的工作量。
