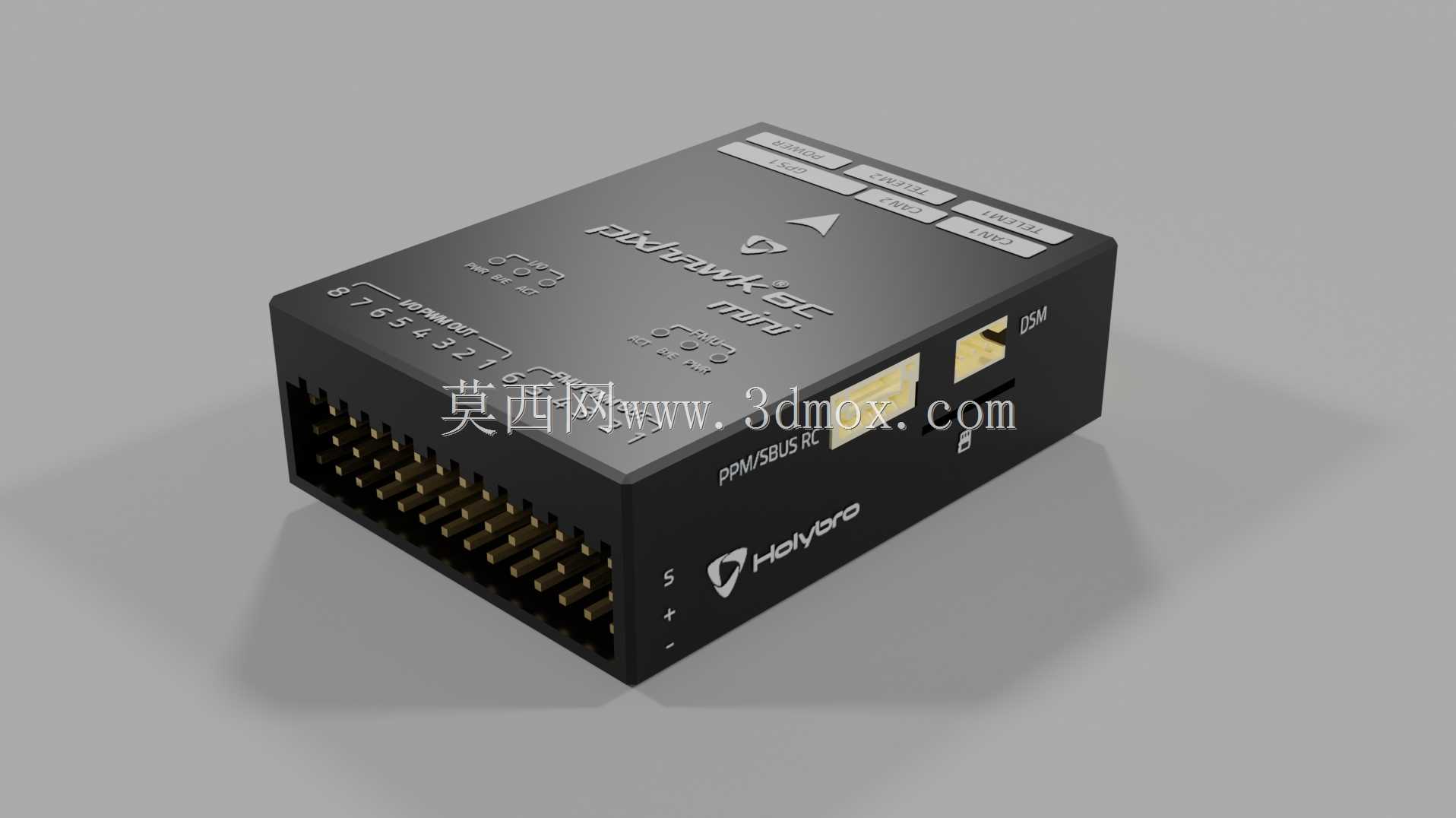

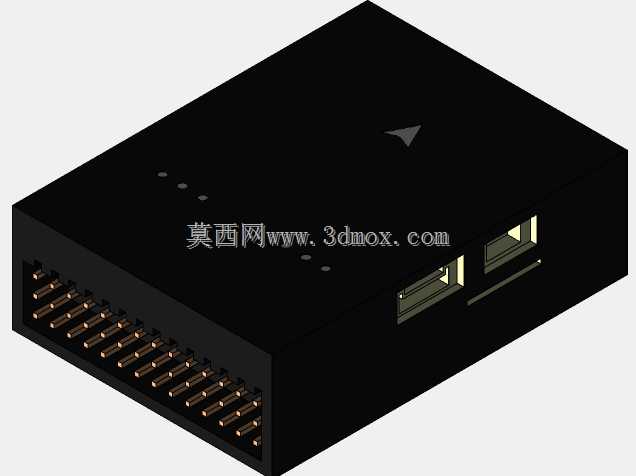

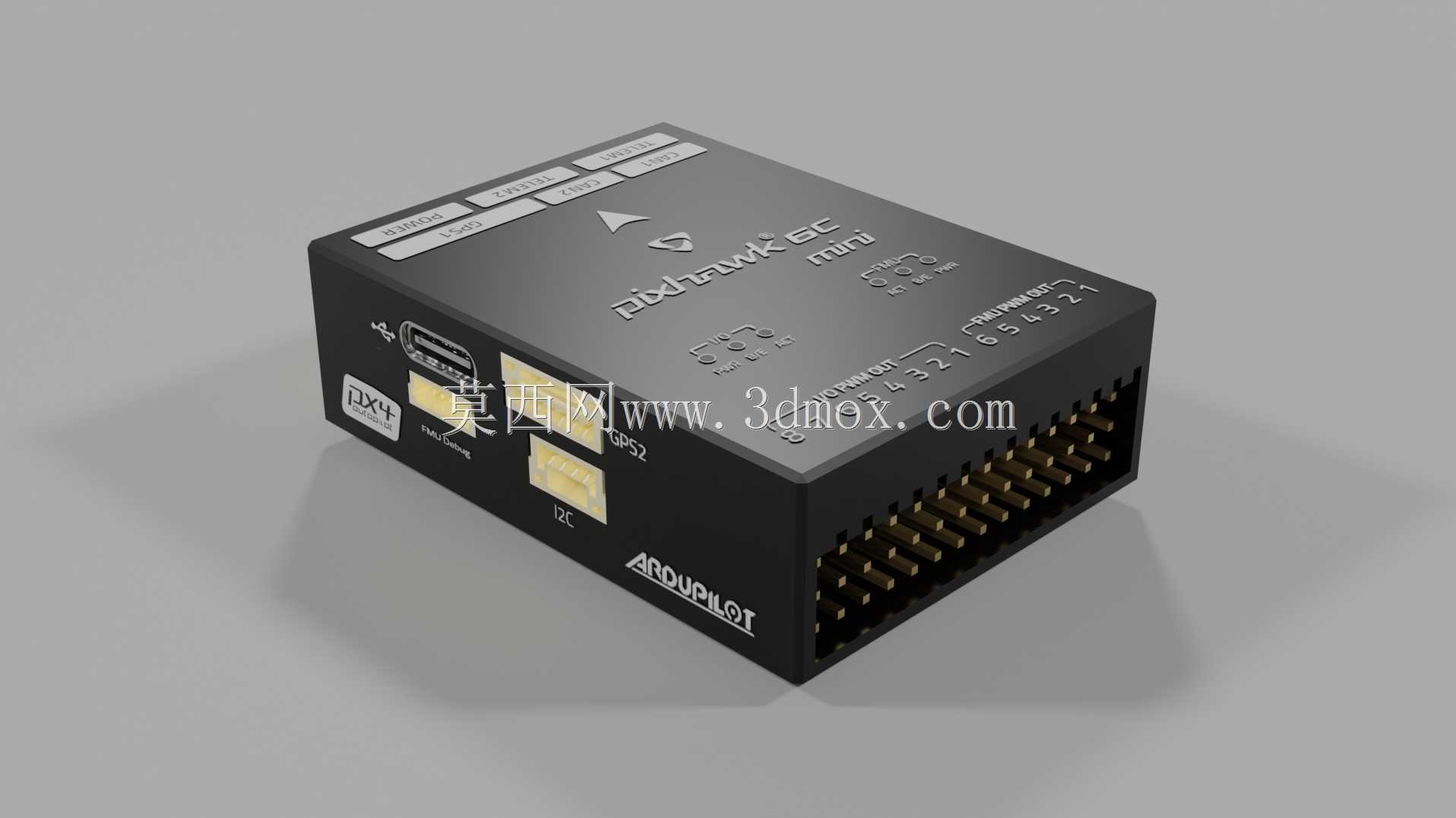

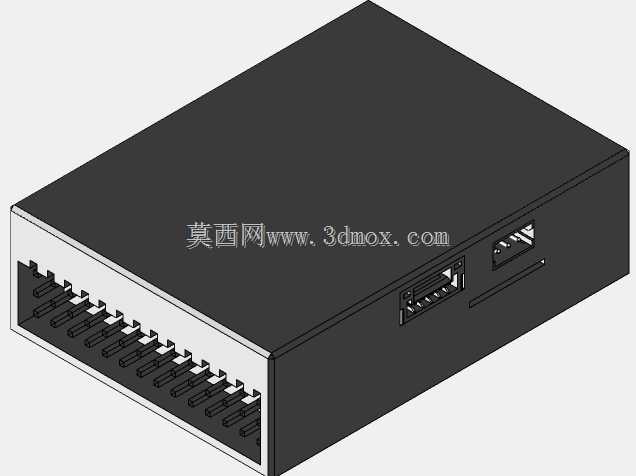

PIXHAWK 6C迷你飞控控制器结构设计

　　在小型多旋翼、固定翼垂起无人机的航电系统集成工作中，飞控单元的尺寸、接口布局、安装兼容性直接决定了整机的布线效率、重心控制以及后续维护的便捷性，PIXHAWK 6C迷你飞控作为轻量化自驾方案的核心部件，其结构设计完全围绕小型无人机的紧凑装机需求展开。从实际装机场景来看，这类迷你飞控主要适配轴距250mm以下的穿越机、小型测绘无人机、室内巡检无人机以及教学用小型无人平台，这类平台的机身内部航电舱空间通常极为有限，传统大尺寸飞控往往需要额外切割机身碳板或者调整电调、接收机的安装位置，而该款迷你飞控的外形尺寸经过压缩，在保留核心接口的前提下大幅缩减了本体占用的投影面积，安装孔位完全适配行业通用的20mm间距安装标准，可直接通过3M减震柱固定在机身中心板的预留安装位上，不需要额外设计转接支架，大幅降低了结构集成的工作量。

　　从功能布局的设计思路来看，该飞控将高频使用的主IO接口、调试接口、GPS接口沿本体侧边排布，排针采用立式直插设计，引脚定义完全延续PIXHAWK系列的通用标准，现有成熟的线材可以直接适配，不需要重新制作转接线缆，对于装机人员来说可以直接沿用此前的布线经验，减少接线错误的概率。本体顶面预留的状态指示灯区域做了下沉式标识设计，每个LED对应的功能状态都在壳体表面做了激光蚀刻标注，装机完成后不需要额外查阅手册就能通过指示灯快速判断飞控的初始化、校准、飞行状态，外场作业时的故障排查效率更高。侧面的USB调试接口采用沉板设计，接口端面与壳体侧面齐平，既避免了插接线材时突出过多占用侧向空间，也能减少炸机时接口受撞击损坏的概率，存储卡槽同样布置在侧方，插拔内存卡导出飞行日志时不需要拆解飞控的减震固定结构，外场作业时的操作便捷性更好。

　　从结构细节来看，该飞控的壳体采用高强度工程塑料注塑成型，边角位置做了R角过渡处理，既减少了装机时尖锐边角划伤线材绝缘层的风险，也能在发生轻度炸机撞击时分散冲击力，保护内部的IMU、处理器等核心元器件。壳体表面的散热区域做了细密的格栅纹理，在不增加本体重量的前提下提升了壳体的散热面积，长时间高负荷运行时核心处理器的热量可以通过壳体快速散出，避免夏季高温外场作业时出现过热降频的问题。内部的IMU单元做了独立的减震安装结构设计，与外部壳体之间通过软质减震材料隔离，能够过滤掉无人机飞行时电机产生的高频振动，避免振动传递到惯性测量单元导致姿态解算出现偏差，这一设计细节对于小型穿越机这类振动较大的平台来说尤为重要，不需要额外增加外置减震平台就能获得稳定的传感器数据。

　　在安装边界的设计考量上，该飞控的所有外接接口的插拔方向都做了优化，所有线材接插后都沿水平方向引出，不会在飞控上方或者下方形成突出的线束堆叠，安装时飞控上下方只需要预留3mm的间隙就能满足减震柱的形变空间，对于内部空间极度紧凑的折叠式小型无人机来说，这种设计可以让航电舱的厚度控制到最低，进一步压缩机身的整体尺寸。排针引脚的焊盘位置做了加强设计，经常插拔的主输出排针采用加厚焊盘与内部PCB加强连接，即便是外场作业时反复插拔舵机线、电调线，也不容易出现焊盘脱落的问题，提升了产品的耐用性。壳体上的品牌标识、接口标识都采用阴刻工艺填充耐磨涂料，长时间使用不会因为摩擦、油污覆盖导致标识模糊，日常维护时可以快速识别各个接口的定义，减少接线错误导致的设备损坏风险。对于结构设计人员来说，在做小型无人机的航电集成设计时，可以直接参考该飞控的外形尺寸、安装孔位、接口突出量来设计机身的航电舱结构，不需要反复调整安装位来避让接口与线束，能够大幅缩短整机的结构设计周期，同时也能保证装机后的布线整洁度，减少线束干扰飞控传感器的概率。
