内置树莓派CM4的简化版PIXHAWK6X飞控

　　在多旋翼、固定翼、垂直起降无人机的航电系统搭建中，飞行控制器是核心决策部件，承担着姿态解算、动力输出调控、航迹规划执行、外设数据融合的核心作用，这套简化设计的PIXHAWK 6X飞控，针对内置树莓派CM4计算模块的使用场景做了结构整合，适配小型工业级无人机、教学科研无人机、定制化航测无人机的装机需求。从实际装机场景来看，这类集成了边缘计算能力的飞控，不需要额外在飞控栈板上叠加单独的树莓派计算模块，减少了航电舱内的接线数量与堆叠占用空间，对于轴距在300mm到800mm之间的中小型无人机来说，航电舱的内部空间十分有限，传统飞控加单独计算板的堆叠方案，不仅需要额外设计固定支架，还会因为接线冗余增加飞行过程中的线路松脱风险，

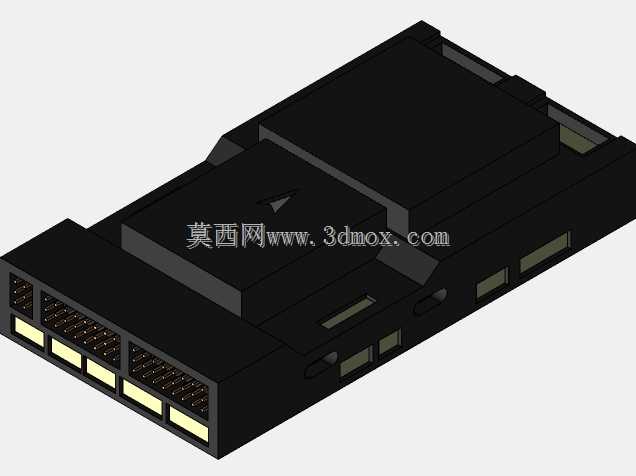

　　这套整合式结构直接将CM4模块的安装位集成在飞控主体内部，所有内部连接通过板对板接口完成，外部仅保留必要的外设接口，大幅降低了装机时的布线复杂度。从功能特性来看，该飞控保留了PIXHAWK 6X系列的全部外设接口能力，侧面排布的多组排针接口分别对应电调信号输出、GPS模块连接、数传电台连接、电源模块输入、舵机输出等常用功能，接口排布遵循常用装机的走线习惯，接口朝向统一朝向飞控外侧，装机时接线不需要弯折飞控周边的线材，避免了线材过度弯折导致的内部铜芯断裂问题。设计思路上，这套模型做了合理的结构简化，没有复刻PCB板上的细小贴片元器件细节，而是保留了飞控外壳的完整安装特征、接口位置、整体轮廓与安装孔位，

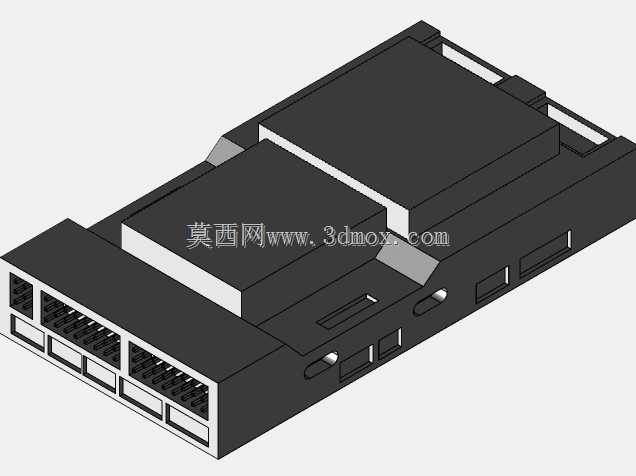

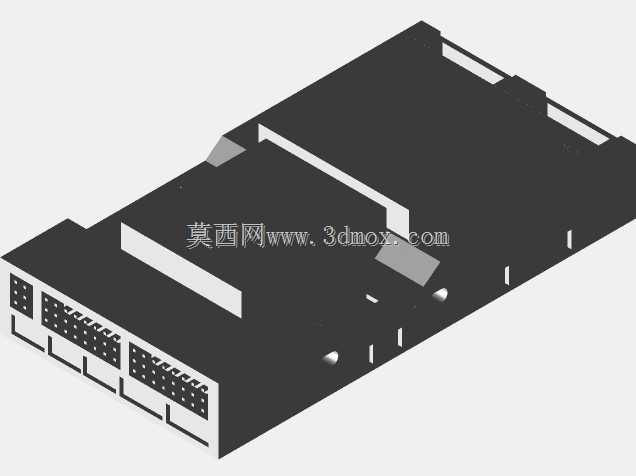

　　对于做无人机整机结构设计的工程师来说，这类简化模型足够用于航电舱的布局干涉检查、安装支架设计、外壳适配设计，不需要加载细节过多的模型导致整机装配文件卡顿，能够大幅提升结构设计阶段的工作效率。外形尺寸与安装边界方面，该飞控整体为长方体结构，主体外壳做了阶梯式的结构设计，上部凸起部分为核心计算模块的容纳区域，下部为接口与主PCB区域，安装孔位遵循PIXHAWK系列的标准安装孔距，能够兼容市面上绝大多数通用飞控减震板的安装尺寸，不需要重新定制减震支架；接口部分的伸出长度做了准确还原，在做航电舱布局设计时，可以准确评估接口插上线材之后的占用空间，避免出现装机时线材顶住舱壁、接口无法完全插入的问题。在实际工程应用中，

　　这类集成了计算模块的飞控常被用于需要机载边缘计算的场景，比如机载视觉识别、自主避障、航线实时优化等场景，传统的分立式方案需要在飞控和计算模块之间连接串口线，容易出现通讯干扰的问题，整合式结构通过内部PCB走线完成通讯连接，大幅降低了外部电磁干扰对通讯链路的影响，提升了飞行过程中的系统稳定性。做结构设计时，需要注意飞控上部的凸起区域要预留足够的散热空间，不能直接紧贴航电舱的上盖板，避免CM4模块运行时热量堆积导致的性能降频，模型中准确还原了该凸起区域的高度尺寸，设计时可以直接参考模型尺寸预留1到2mm的散热间隙，同时在对应位置的舱壁上设计散热格栅，保证空气流通。接口部分的模型还原了每个排针座的轮廓尺寸，设计航电舱侧壁的出线口时，可以对应每个接口的位置设计出线槽，让线材可以整齐从侧壁引出，避免多组线材缠绕在一起，也方便后期设备维护时的线路排查。对于做无人机定制化开发的团队来说，这套模型可以直接导入整机装配文件，完成航电系统的布局验证，不需要自己花费时间测绘飞控尺寸，能够缩短整机开发的周期，在做3D打印的航电舱设计时，也可以直接参考模型的外形尺寸设计内腔的限位筋，让飞控可以精准卡在舱内，减少飞行过程中的震动位移。
