带安装支架卧式单圈碳膜电位计结构

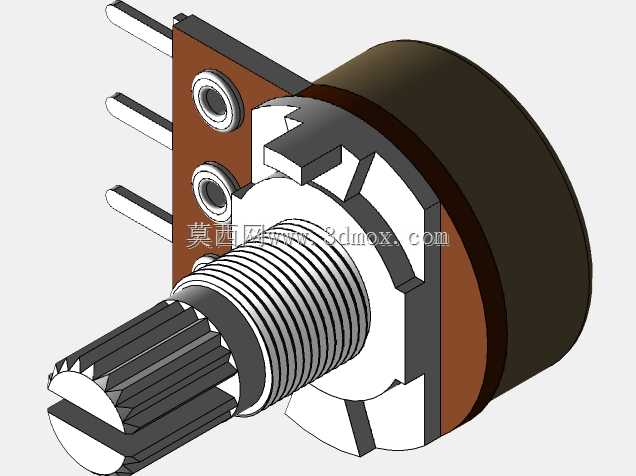

　　在做小型电控设备的面板操控、信号调理回路设计时，这类带安装支架的单圈电位计是选型清单里的常客，很多刚入行的结构工程师容易忽略这类小元件的安装边界细节，最后打样回来要么面板开孔对不上，要么引脚和周边元件干涉，反复改板耽误项目进度。这个电位计的结构设计完全贴合量产安装的实际需求，主体的轴套部分做了标准细牙螺纹，配套锁紧螺母可以直接固定在设备面板或者PCB安装支架上，螺纹段的长度刚好适配1.5-2mm厚度的常用面板板材，不会出现螺纹过短锁不紧、过长突出面板影响旋钮装配的问题。前端的转轴做了滚花处理，搭配塑料旋钮的时候不需要额外打顶丝就能保证足够的摩擦力，转动时不会出现旋钮和转轴打滑的情况，转轴的转动阻尼做了均匀化设计，

　　全程转动没有卡顿死点，也不会因为阻尼过轻导致参数调好后容易被误碰偏移。后端的安装支架是酚醛树脂材质，绝缘性能满足常规低压电控回路的要求，支架上预留了两个定位安装孔，既可以通过铜柱直接固定在PCB板上，也能搭配螺丝固定在设备内部的塑胶安装柱上，三个直插引脚的间距符合通用2.54mm网格的PCB布线规范，做Layout的时候不需要额外调整焊盘位置，直接调用标准库就能完成布线，引脚的长度刚好够穿过常规1.6mm厚度的PCB板，过波峰焊的时候不会出现引脚过短上锡不良、过长剪脚工作量大的问题。从功能特性来看，这款10K阻值的电位计属于线性碳膜电位计，输出阻值和转轴转动角度呈线性对应关系，既可以用在功放设备的音量调节回路，

　　也能搭配单片机AD采样端口做参数调节输入，比如小型调速设备的转速给定、温控设备的温度阈值设定、测试仪器的量程调节都能用到。设计这个三维模型的时候，特意把所有安装配合的公差都做了工程化处理，轴套和面板安装孔的配合间隙控制在0.1mm以内，既保证安装时能顺利穿入，也不会因为间隙过大导致电位计固定后出现歪斜；引脚的直径和PCB焊盘的孔径做了适配，避免插装时引脚弯折；转轴的伸出长度也匹配市面上常用的塑胶旋钮安装深度，不会出现旋钮装到底后还蹭到面板的问题。很多工程师在做装配干涉检查的时候，容易忽略电位计后端的本体直径，这个模型把后端圆柱形本体的外径、安装支架的突出尺寸都做了1:1还原，做设备内部结构排布的时候，

　　可以直接导入装配体检查和周边电容、接线端子等元件的安全距离，尤其是在做紧凑式手持设备、小型桌面仪器的内部结构设计时，能提前规避元件干涉的问题，不用等到样机打样回来才发现电位计装上去之后和旁边的接插件顶死。另外这个结构也还原了电位计的止挡结构，单圈转动的角度范围控制在270度左右，和实际量产产品的转动行程一致，做旋钮刻度标识设计的时候，可以直接参考模型的转动角度范围来标注刻度区间，不用再单独核对样品参数。在做维修替换件的选型匹配时，这个模型的所有安装尺寸都和市面上主流的WH148系列电位计完全兼容，不管是做新产品设计还是老设备的维修替换建模，都能直接调用，不需要反复测绘样品尺寸，能节省不少前期设计的测绘时间。
