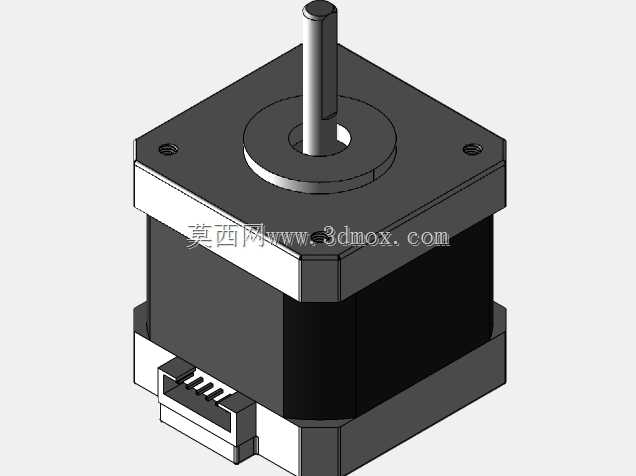

42mm法兰混合式步进电机17HS4401结构

　　做小型自动化设备结构设计的工程师，几乎都绕不开NEMA17规格的步进电机选型，这次拆解建模的17HS4401型号，是桌面级3D打印机、小型雕刻机、桌面机械臂、医疗采样模组、小型传送带工位里最常用的动力执行件。很多刚入行的结构设计师做安装位设计时，容易只看厂家给的二维安装图，忽略实际装配时的出线方向、轴伸长度公差、端盖螺丝沉孔深度这些细节，最后打样回来才发现干涉，这个三维建模就是完全按照实物测绘的尺寸做的，能直接套用到装配体里做干涉检查。

　　从实际应用场景来说，这款电机的扭矩区间刚好覆盖0.2N·m到0.6N·m的低速负载需求，不像20、28系列步进扭矩太小带不动同步带轮负载，也不像23系列步进体积过大占用太多安装空间，在桌面级设备的X/Y/Z轴传动、小型点胶机的针头位移、自动锁螺丝机的批头进给、小型分拣机构的拨杆驱动这些场景里，它的安装兼容性是经过十几年市场验证的。建模的时候特意还原了电机本体的叠片定子结构的外轮廓尺寸，42mm见方的法兰安装边，四个安装孔的中心距是31mm，这个尺寸是NEMA17标准的强制要求，不管哪个厂家生产的同规格电机，这个安装孔位都是通用的，做设备安装板设计的时候只要按这个孔位做M3的通孔或者螺纹孔，就能兼容所有同系列电机，不用单独为不同供应商的产品改安装板。

　　设计建模的时候，轴伸部分的尺寸是重点还原的部分，这款电机的出轴直径是5mm，轴伸长度24mm，轴上做了一个D型切边，切边平面到轴中心的距离是4.5mm，这个细节很多网上下载的模型都做的不对，要么没做D型切边，要么切边深度不对，实际装配的时候同步轮或者联轴器的顶丝刚好要顶在这个D型平面上，如果模型里没做这个特征，装配检查的时候就发现不了顶丝孔和轴的干涉问题，最后装的时候顶丝顶在圆弧面上，不仅锁不紧容易打滑，还会把轴表面顶出凹痕后续拆不下来。另外电机尾部的出线座位置也做了精准还原，出线座是突出本体后端面6mm的结构，宽度15mm，做设备后部走线空间设计的时候，必须留出这个位置的空间，不能把安装板直接贴在电机后端面上，不然会把出线座压坏，甚至磨破线皮造成短路。

　　从功能特性来说，这款两相四线混合式步进电机，步距角是1.8度，整步状态下一圈是200个脉冲，搭配细分驱动器可以做到更小的进给分辨率，建模的时候虽然不需要做内部的绕组和转子磁钢结构，但外部的所有装配边界都做了1:1还原，包括前端盖的凸台定位止口，止口直径22mm，突出法兰面1.5mm，这个止口是用来和设备的安装板定位孔配合的，做安装板的时候如果只打四个安装孔不做对应的定位沉孔，电机装上去之后会有偏心，带轮传动的时候就会出现皮带跳动、传动噪音大的问题，很多新手设计师容易忽略这个止口的尺寸，把安装孔直接做成光孔，最后装配出来的机构同轴度差，运行精度达不到设计要求。

　　另外电机本体的叠片部分的方形轮廓，四个角是带R0.5的圆角的，不是尖锐的直角，做周围结构的避让设计的时候，不能把安装腔的内尺寸刚好做成42mm见方，要留出至少0.2mm的间隙，不然圆角位置会卡进去装不到位。端盖上的四个安装螺丝孔是M3的螺纹孔，孔深6mm，设计安装螺丝的时候不能选太长的螺丝，拧进去超过6mm就会顶到内部的定子绕组，造成电机短路烧毁，这个细节在装配体里做螺丝长度选型的时候，可以直接通过这个模型做干涉检查，快速选出合适长度的螺丝，不用等实物买回来试装。还有前端出轴位置的轴承端盖，突出法兰面0.8mm，做轴上零件的轴向定位的时候，要考虑这个突出的高度，比如同步轮的轮毂端面不能直接贴到法兰面上，要留出至少1mm的间隙，不然运转的时候同步轮会蹭到端盖，增加摩擦阻力甚至堵转。

　　很多做非标小设备的工程师，在选型初期就是靠准确的三维模型来做整体布局的，这个模型把所有和外部装配相关的特征都做了还原，没有省略任何影响装配的细节，不管是用来做整机的布局校验，还是做安装板的结构设计，或者是做传动部分的干涉检查，都能直接使用，不用再自己花时间测绘实物。尤其是做桌面级3D打印机设计的时候，X轴和Y轴的电机安装位直接关系到整个运动平台的行程大小，用准确的模型就能在设计阶段算出最大的有效行程，不会因为电机尺寸的误差导致行程设计不足，或者预留太多空间造成设备整体体积过大。
